Beschreibung

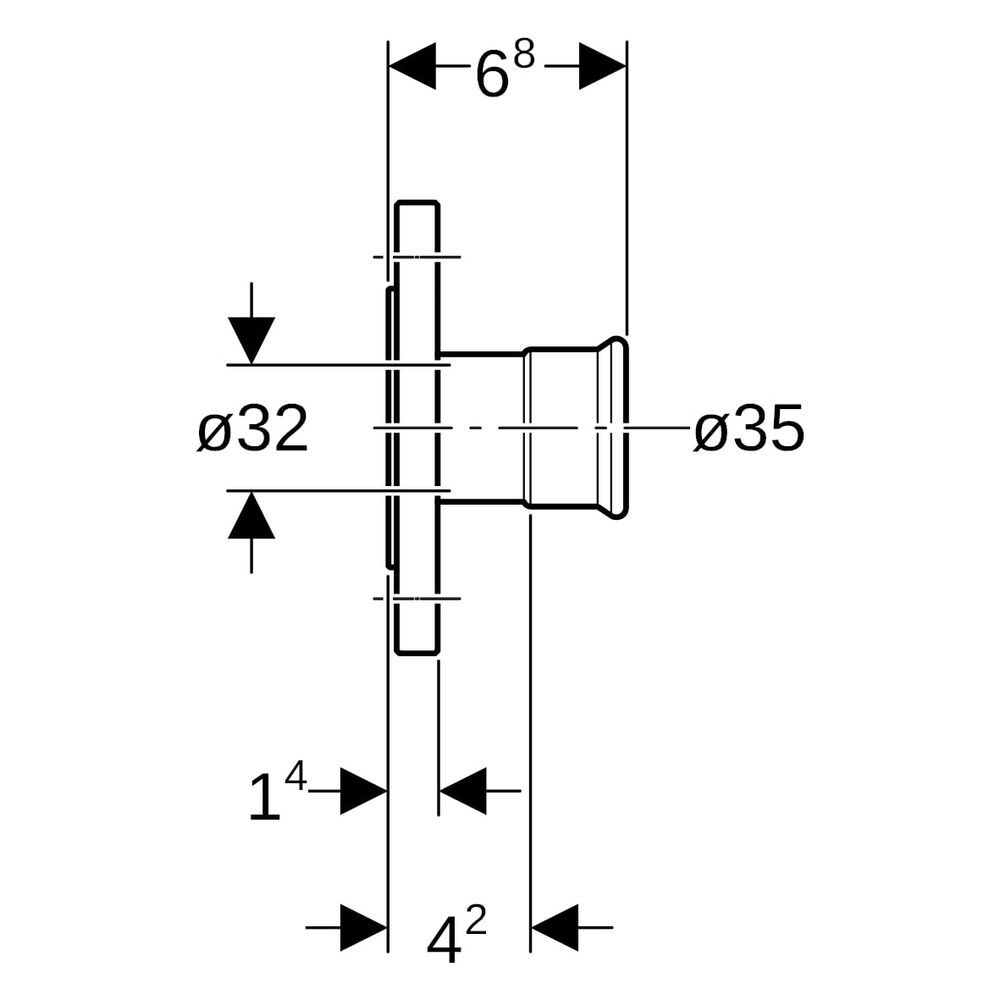

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 35mm, DN 32
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 6 bar ausgelegt.
Zuverlässige Verbindungstechnik
Die Komponente ist mit einem Dichtring aus CIIR schwarz ausgestattet. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Überprüfung der Verbindung während der Montage. Ein Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen eine präzise Installation des Systems.
Flansch-Ausführung
Die Flanschverbindung entspricht der Form B1 mit erhöhter Dichtleiste. Der Werkstoff besteht aus unlegiertem Stahl 1.0034 E195 gemäß DIN EN 10305, was eine robuste und zugfeste Verbindung in industriellen und gebäudetechnischen Anlagen ermöglicht.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Nennweite: DN 32
- Rohraußendurchmesser: 35 mm
- Druckstufe: PN 6
- Flansch-Lochkreisdurchmesser: 90 mm
- Anzahl Schrauben: 4 St.
- Länge: 6,8 cm
- Dichtleiste: Form B1
Das Bauteil überzeugt durch seine normgerechte Ausführung und die Kombination aus DN 32 Pressmuffe und Flanschanschluss. Mit einer Druckstufe von PN 6 und der bewährten Dichtungstechnik aus CIIR eignet sich der Fitting für anspruchsvolle Versorgungsleitungen, bei denen eine dauerhaft dichte und zugfeste Installation erforderlich ist.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23746 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 42 |
| Artikelnummer | GEBERIT-23746 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237464 |
| Form | gerade |
| Gewicht | 1,126 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 68 |
| Länge Anschluss 1 | 54 |
| Länge Anschluss 2 | 14 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 35 |
| Rohraußendurchmesser Anschluss 2 | 120 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
