Beschreibung
Geberit Mapress C-Stahl Flansch 6 bar, mit Einschubende Außendurchmesser 28mm, DN 25
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 6 ausgelegt und verfügt über ein Einschubende für eine effiziente Montage. Die Konstruktion nach EN 1092-1 sorgt für eine stabile Verbindung in Rohrleitungssystemen.
Material und Ausführung
Der aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting ist außen galvanisch verzinkt. Die Ausführung entspricht der Form B1 mit einer erhöhten Dichtleiste. Mit einem Außendurchmesser von 28 mm am Einschubende und einer Nennweite von DN 25 ist das Bauteil für standardisierte Anwendungen optimiert.
Die zugfeste Verbindung ermöglicht eine Integration in das System. Dank der vier Schraubenlöcher am Flansch ist eine stabile Montage möglich. Die Kombination aus Einschubende und Flanschanschluss bietet eine Lösung für den Einsatz in der Haustechnik.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Druckstufe: PN 6
- Nennweite: DN 25

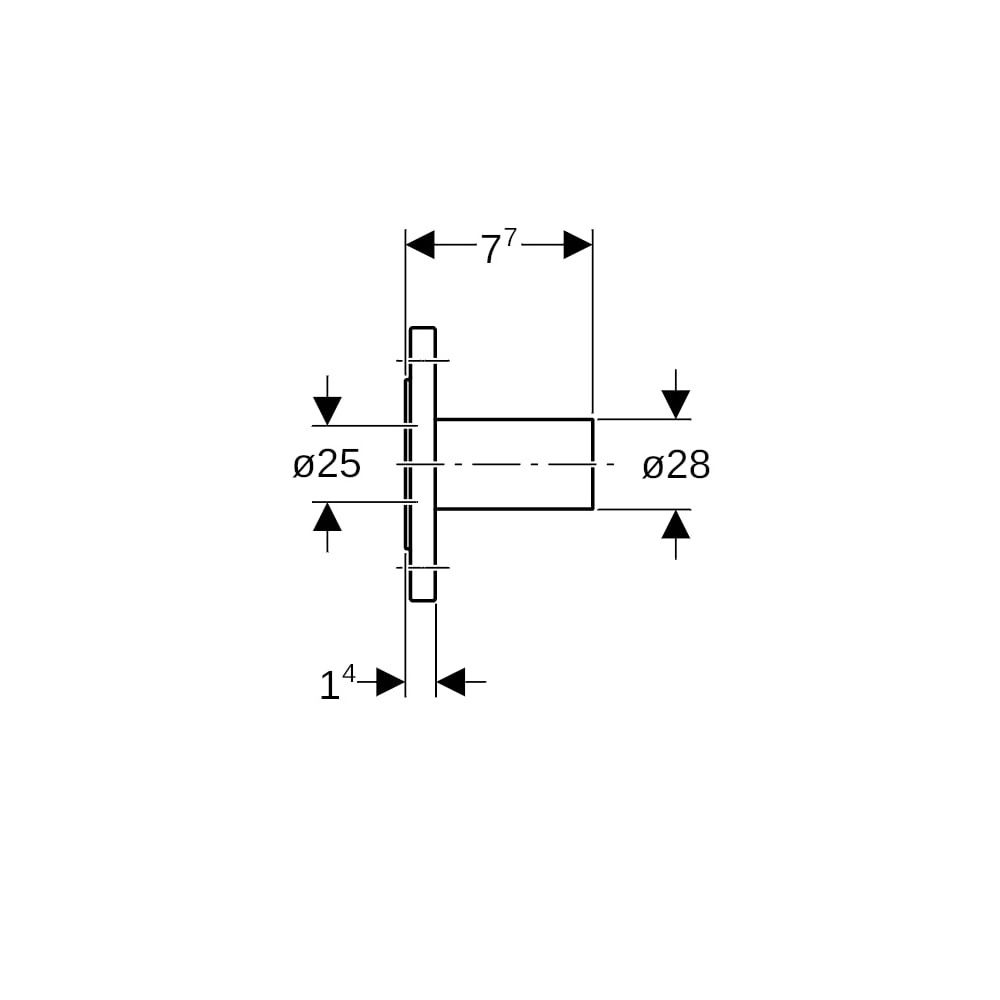

- Außendurchmesser Einschubende: 28 mm

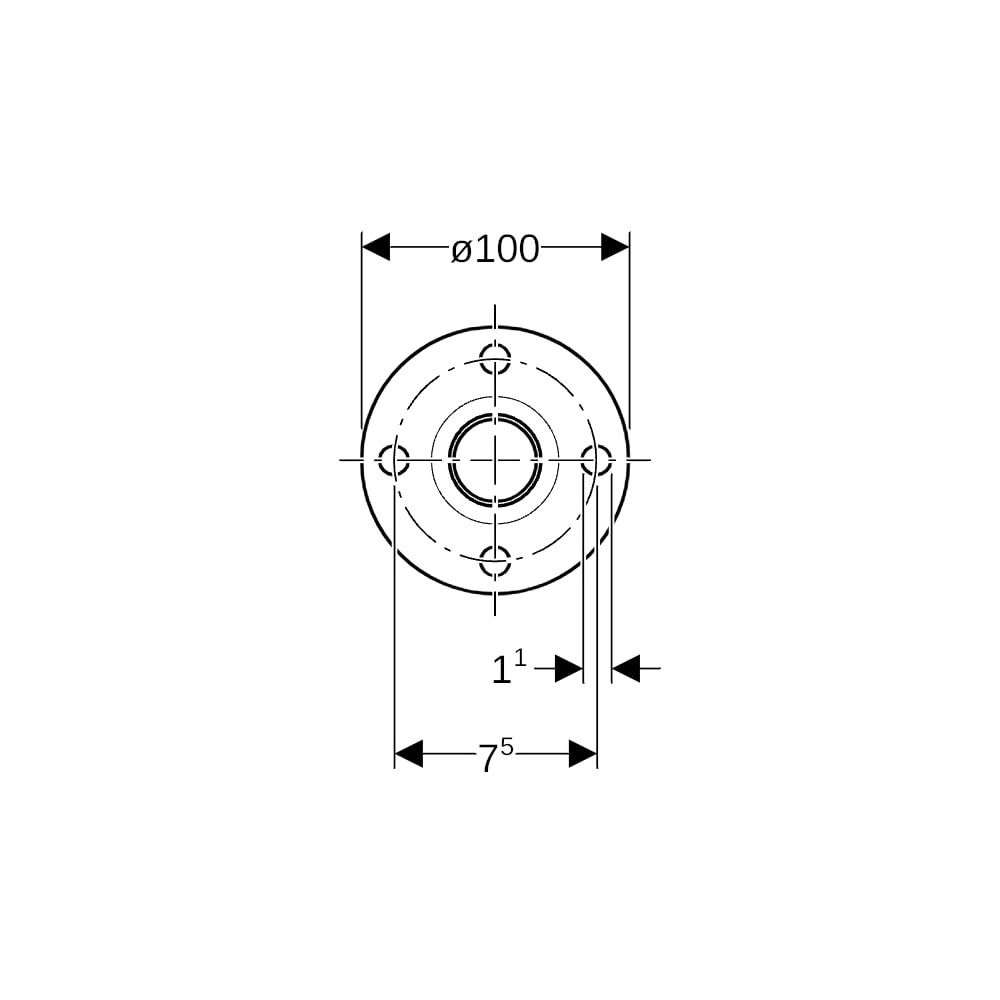

- Flansch-Lochkreisdurchmesser: 75 mm
- Anzahl Schrauben: 4
- Höhe: 7,7 cm
- Form: B1
Der Geberit Mapress C-Stahl Flansch mit einer Nennweite von DN 25 und einem Außendurchmesser von 28 mm stellt eine robuste Verbindungslösung dar. Durch die Fertigung aus unlegiertem Stahl und die galvanische Verzinkung ist eine hohe Beständigkeit gegeben. Die Auslegung auf PN 6 und die normgerechte Flanschgeometrie ermöglichen eine sichere Anwendung in professionellen Versorgungssystemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23765 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23765 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237655 |
| Form | gerade |
| Gewicht | 0,725 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 77 |
| Länge Anschluss 1 | 63 |
| Länge Anschluss 2 | 14 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Rohraußendurchmesser Anschluss 2 | 100 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
