Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 76,1mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Installation konzipiert.
Sicherheit und Montage
Die Konstruktion unterstützt eine sichere Verarbeitung durch einen integrierten Pressindikator. Das System ist im unverpressten Zustand undicht, wodurch sich Montagefehler bei der Druckprüfung unmittelbar identifizieren lassen. Der Dichtring aus CIIR sorgt für eine zuverlässige Abdichtung, während ein transparenter Schutzstopfen die Pressmuffe bis zur Verarbeitung vor Verschmutzungen bewahrt.
Korrosionsschutz und Material
Der aus unlegiertem Stahl 1.0034 (E195) gefertigte Bogen ist galvanisch verzinkt. Bei der Nennweite DN 65 entspricht der Korrosionsschutz den Anforderungen des AGI-Arbeitsblattes Q 151. Die robuste Ausführung ist für den Einsatz in anspruchsvollen Systemumgebungen ausgelegt und erfordert die Einhaltung der herstellerspezifischen Verlegerichtlinien.
Durch die präzise Fertigung und die M-Kontur ermöglicht dieses Bauteil eine effiziente Rohrleitungsführung mit einem Winkel von 45 Grad. Die Kombination aus hochwertigem C-Stahl, der CIIR-Dichtung und dem Pressindikator sorgt für eine langlebige Verbindung in Versorgungssystemen mit einem Außendurchmesser von 76,1 mm.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 65
- Außendurchmesser: 76,1 mm
- Winkel: 45 °
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR

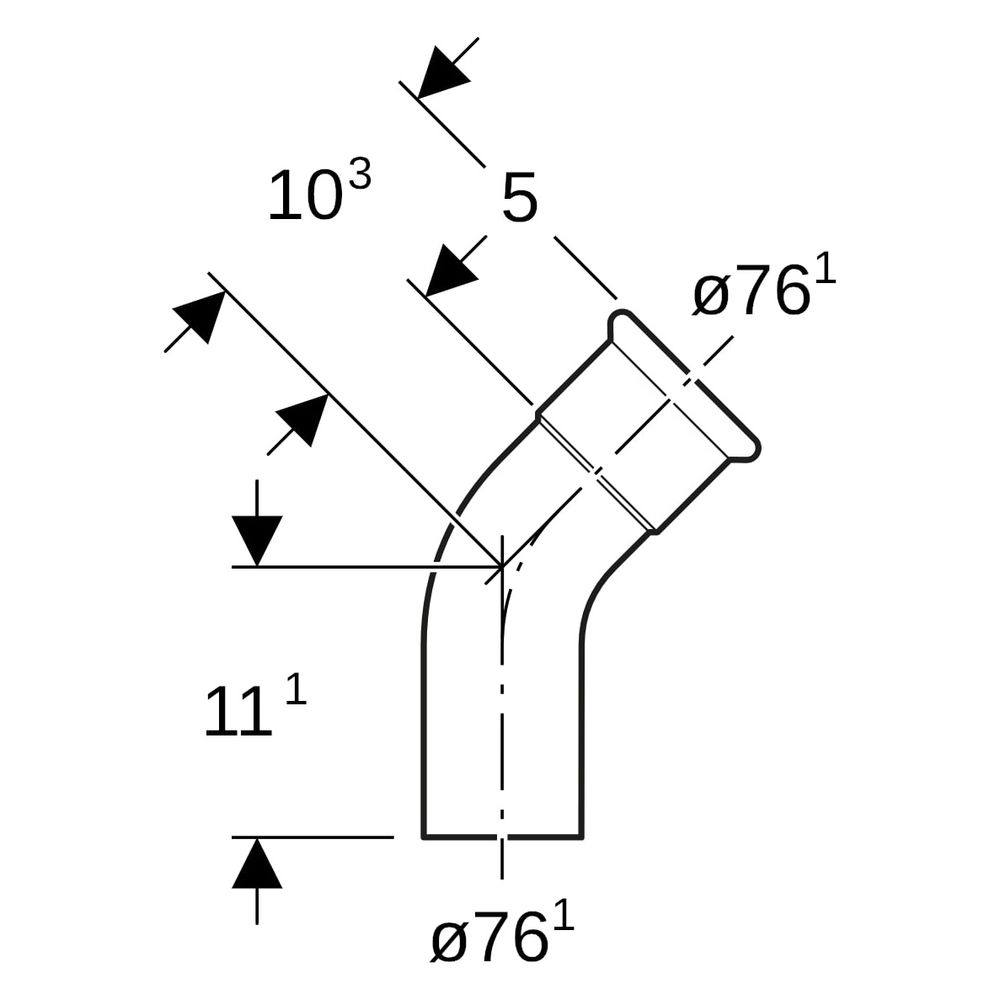

- Z-Maß: 5 cm
- Höhe: 11,1 cm
- Länge: 10,3 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20709 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 50 |
| Artikelnummer | GEBERIT-20709 |
| EAN-13 | 4024723207092 |
| Form | Bogen |
| Gewicht | 0,845 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 111 |
| Länge Anschluss 2 | 103 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Rohraußendurchmesser Anschluss 2 | 76,1 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
