Beschreibung
Geberit Mapress C-Stahl Bogen 45 Grad, DN 80, 88,9mm, Stahl, Edelstahl, 20610
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als robustes Verbindungselement für Rohrleitungssysteme in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ermöglicht eine präzise Richtungsänderung und ist für eine dauerhafte, zugfeste Installation konzipiert.
Zuverlässige Verbindungstechnik
Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine fachgerechte Montage durch Verpressen ermöglichen. Zur Erhöhung der Sicherheit bei der Installation ist das Fitting unverpresst undicht, was eine direkte Kontrolle während der Druckprüfung erlaubt. Ein integrierter Pressindikator unterstützt die Verarbeitung, während der Dichtring aus CIIR eine beständige Abdichtung sicherstellt. Ab der Nennweite DN 65 ist das Bauteil zudem mit einem Korrosionsschutz gemäß AGI-Arbeitsblatt Q 151 ausgestattet.
Die Fertigung aus unlegiertem Stahl 1.0034 (E195) sorgt für eine hohe Stabilität in anspruchsvollen Leitungssystemen. Bei der Montage sind die geltenden Verlegerichtlinien zu beachten, um eine einwandfreie Funktion der Pressverbindung sicherzustellen.

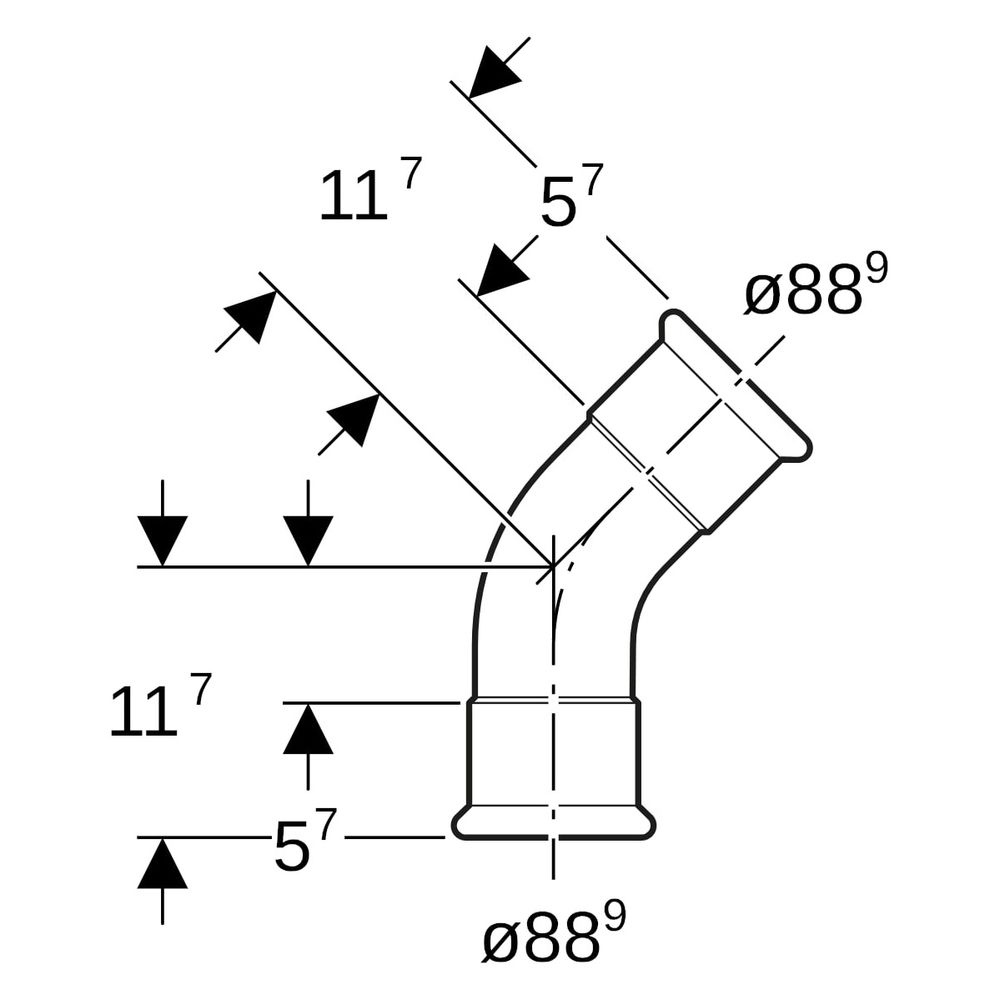

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 80
- Außendurchmesser: 88,9 mm
- Winkel: 45 °
- Länge: 11,7 cm
- Z-Maß: 5,7 cm
- Dichtungsmaterial: CIIR
- Anschlussart: Pressmuffe
Das Fitting bietet durch die Kombination aus hochwertigem C-Stahl und der bewährten Pressmuffen-Technik eine zuverlässige Lösung für Rohrleitungen in der Nennweite DN 80. Mit einem Außendurchmesser von 88,9 mm und einem Bogenwinkel von 45 Grad ist das Bauteil präzise auf die Anforderungen moderner Versorgungssysteme abgestimmt.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20610 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 57 |
| Arbeitslänge Anschluss 2 | 57 |
| Artikelnummer | GEBERIT-20610 |
| EAN-13 | 4024723206101 |
| Form | Bogen |
| Gewicht | 1,184 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 117 |
| Länge Anschluss 2 | 117 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 88,9 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
