Beschreibung

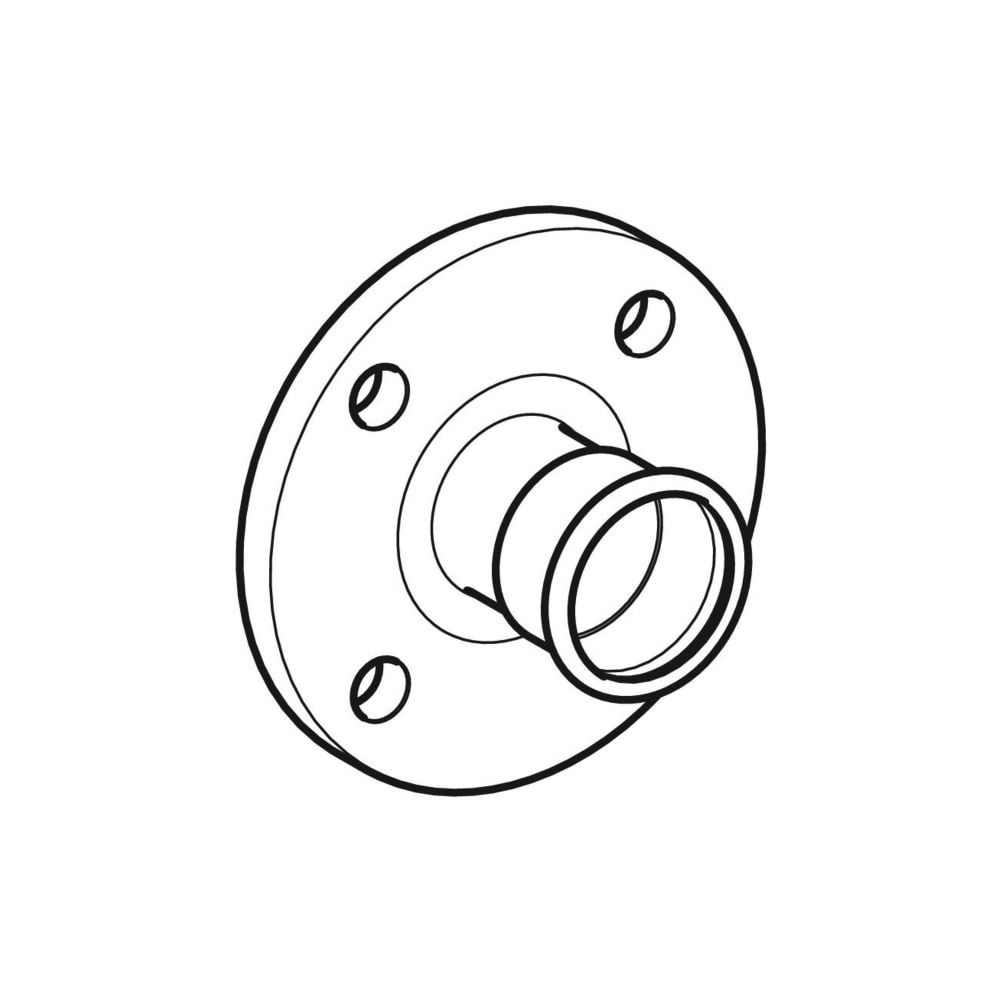

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 54mm, DN 50
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsanlagen der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 6 bar ausgelegt.
Sichere Verbindungstechnik
Das Bauteil ist für eine zugfeste Installation konzipiert. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Montage zu bewahren. Ein integrierter Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, unterstützen eine schnelle Kontrolle der fachgerechten Installation. Der Dichtring besteht aus schwarzem CIIR, was eine zuverlässige Abdichtung in den vorgesehenen Einsatzbereichen ermöglicht.
Technische Daten
- Nennweite: DN 50
- Außendurchmesser: 54 mm
- Druckstufe: PN 6
- Werkstoff: Stahl 1.0034 (E195)
- Flansch-Lochkreisdurchmesser: 110 mm
- Anzahl Schraubenlöcher: 4

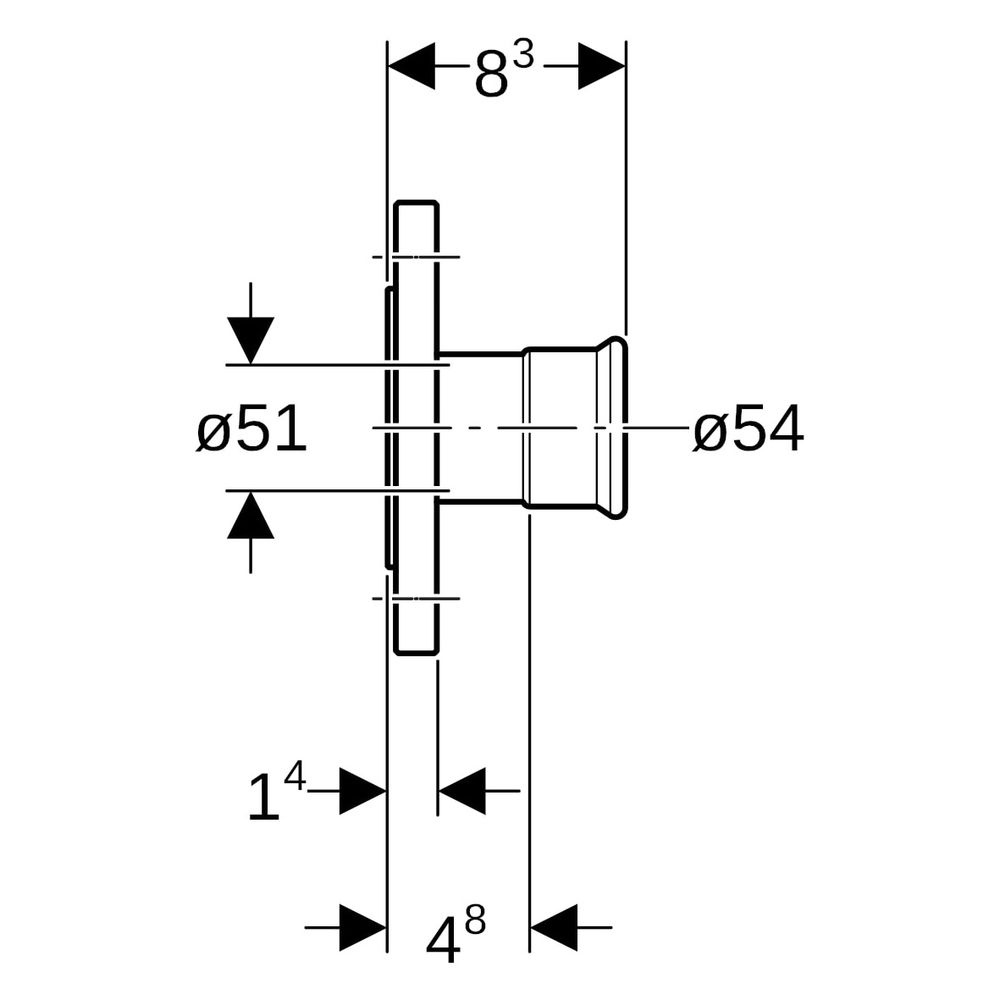

- Länge: 8,3 cm
- Dichtmaterial: CIIR
Durch die robuste Ausführung aus unlegiertem Stahl 1.0034 und die präzise Fertigung nach Form B1 bietet dieser Flansch eine stabile Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 54 mm und der Auslegung auf PN 6 eignet er sich ideal für anspruchsvolle industrielle Anwendungen und die Haustechnik, wo eine zugfeste und dichte Verbindung essenziell ist.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23748 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 48 |
| Artikelnummer | GEBERIT-23748 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237488 |
| Form | gerade |
| Gewicht | 1,469 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 83 |
| Länge Anschluss 1 | 69 |
| Länge Anschluss 2 | 14 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 54 |
| Rohraußendurchmesser Anschluss 2 | 140 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
