Beschreibung
Geberit Bogen Mapress C-Stahl 45 Grad, DN 100, 108mm, Stahl, Edelstahl, 20611
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Systemteil ist für eine zugfeste Verbindung konzipiert und zeichnet sich durch eine robuste Materialqualität aus.
Zuverlässige Verbindungstechnik
Der Bogen verfügt über zwei Pressmuffen, die eine präzise Installation ermöglichen. Zur Erhöhung der Sicherheit während der Montage ist das Bauteil unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung erkennbar sind. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung. Der Korrosionsschutz entspricht für diesen Nenndurchmesser den Anforderungen des AGI Arbeitsblatts Q 151.
Material und Ausführung
Das Fitting besteht aus unlegiertem Stahl (1.0034 E195) und ist galvanisch verzinkt. Die Abdichtung erfolgt über einen CIIR-Dichtring. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.
Die Kombination aus hochwertigem C-Stahl und der bewährten Pressverbindungstechnik sorgt für eine langlebige Installation in anspruchsvollen Leitungssystemen. Mit einem Außendurchmesser von 108 mm und einem Winkel von 45 Grad bietet das Bauteil eine präzise Passform für den professionellen Einsatz.

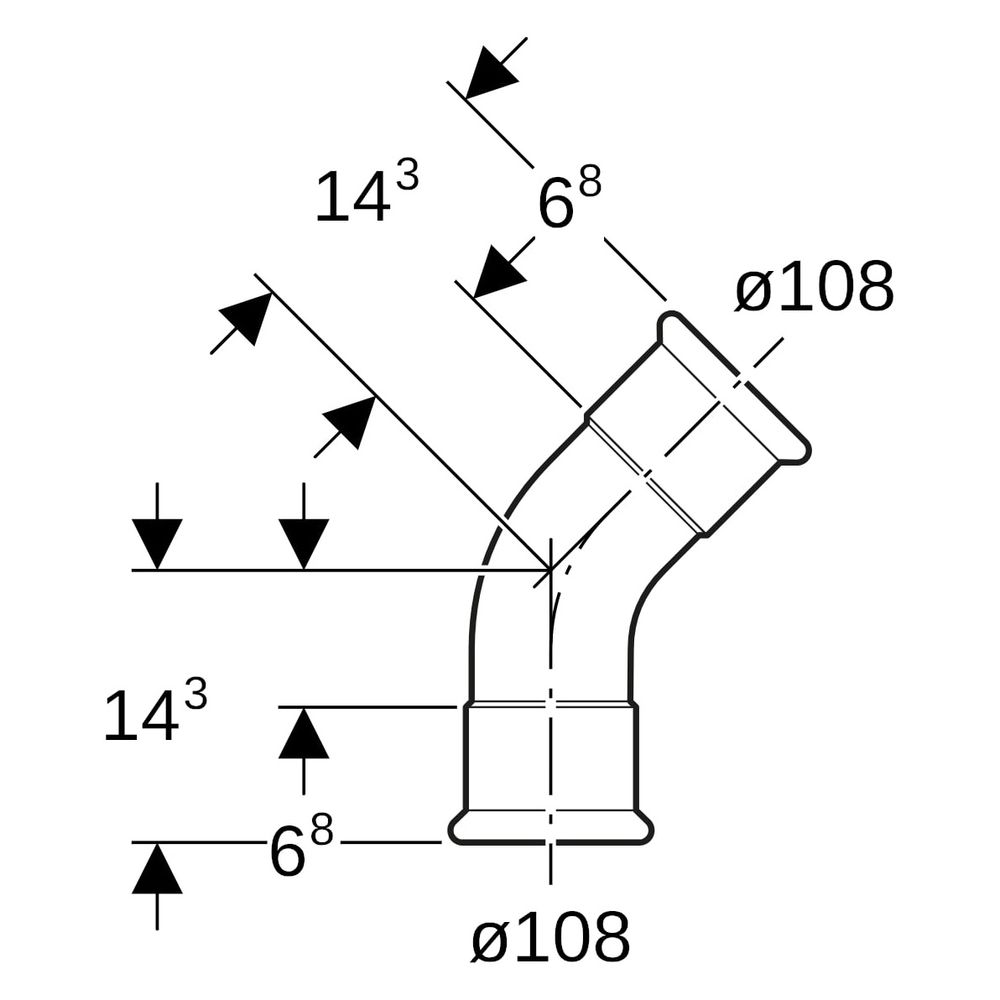

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Nennweite: DN 100
- Außendurchmesser: 108 mm
- Winkel: 45 °
- Länge: 14,3 cm
- Z-Maß: 6,8 cm
- Anschlussart: Pressmuffe
- Dichtungsmaterial: CIIR
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20611 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 68 |
| Arbeitslänge Anschluss 2 | 68 |
| Artikelnummer | GEBERIT-20611 |
| EAN-13 | 4024723206118 |
| Form | Bogen |
| Gewicht | 1,704 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 143 |
| Länge Anschluss 2 | 143 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 108 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
