Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 108mm
Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und für eine zugfeste Installation konzipiert.
Sicherheit und Montage
Die Konstruktion verfügt über einen Pressindikator zur Unterstützung der Verarbeitungsqualität. Im unverpressten Zustand ist das Bauteil undicht, was eine direkte Kontrolle während der Druckprüfung ermöglicht. Der Dichtring aus CIIR sorgt in Verbindung mit der galvanisch verzinkten Oberfläche für eine robuste Verbindung. Ab einem Durchmesser von DN 65 erfolgt der Korrosionsschutz gemäß AGI Arbeitsblatt Q 151.

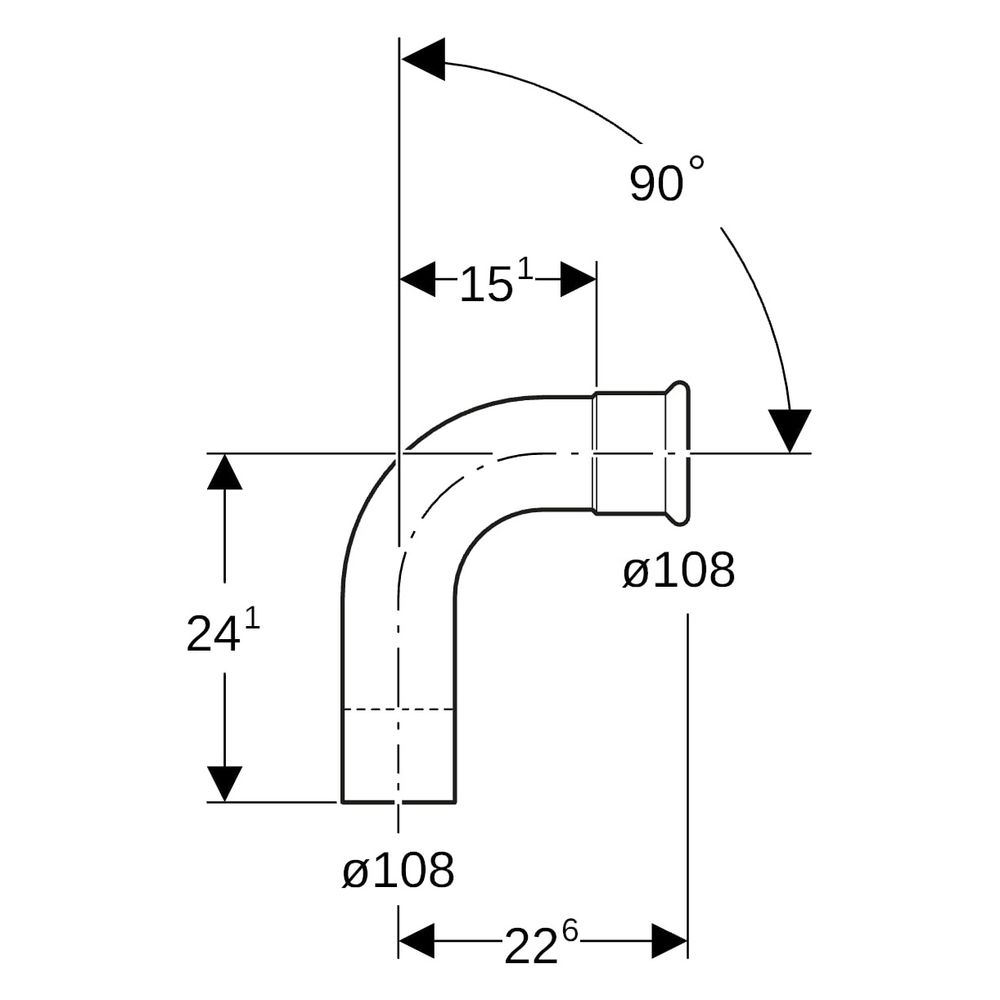

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Nennweite: DN 100
- Außendurchmesser: 108 mm
- Winkel: 90 °
- Länge: 22,6 cm
- Höhe: 24,1 cm
- Z-Maß: 15,1 cm
- Dichtungsmaterial: CIIR
Durch die systemgebundene Auslegung eignet sich dieser Bogen ideal für anspruchsvolle Rohrleitungssysteme. Mit einem Außendurchmesser von 108 mm und der M-Kontur bietet das Bauteil eine stabile Lösung für 90-Grad-Richtungsänderungen in C-Stahl-Installationen. Die Kombination aus hochwertigem unlegiertem Stahl und der Dichtungstechnik unterstützt eine effiziente Montage in professionellen Versorgungssystemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20311 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 151 |
| Artikelnummer | GEBERIT-20311 |
| EAN-13 | 4024723203117 |
| Form | Bogen |
| Gewicht | 2,285 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 241 |
| Länge Anschluss 2 | 226 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 108 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
