Beschreibung
Geberit Mapress C-Stahl Flansch 10/16 bar, mit Einschubende Außendurchmesser 54mm, DN 50
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 10/16 ausgelegt und verfügt über ein Einschubende mit einem Außendurchmesser von 54 mm.
Robuste Konstruktion für Versorgungssysteme
Der aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting ist außen galvanisch verzinkt. Die Ausführung entspricht der Form B1 gemäß EN 1092-1 und zeichnet sich durch eine erhöhte Dichtleiste mit Standarddichtfläche aus. Die Verbindung ist zugfest konstruiert und für den Einsatz in systemgebundenen Installationen optimiert.
Technische Daten
- Nennweite: DN 50
- Außendurchmesser: 54 mm
- Nenndruck: PN 10/16

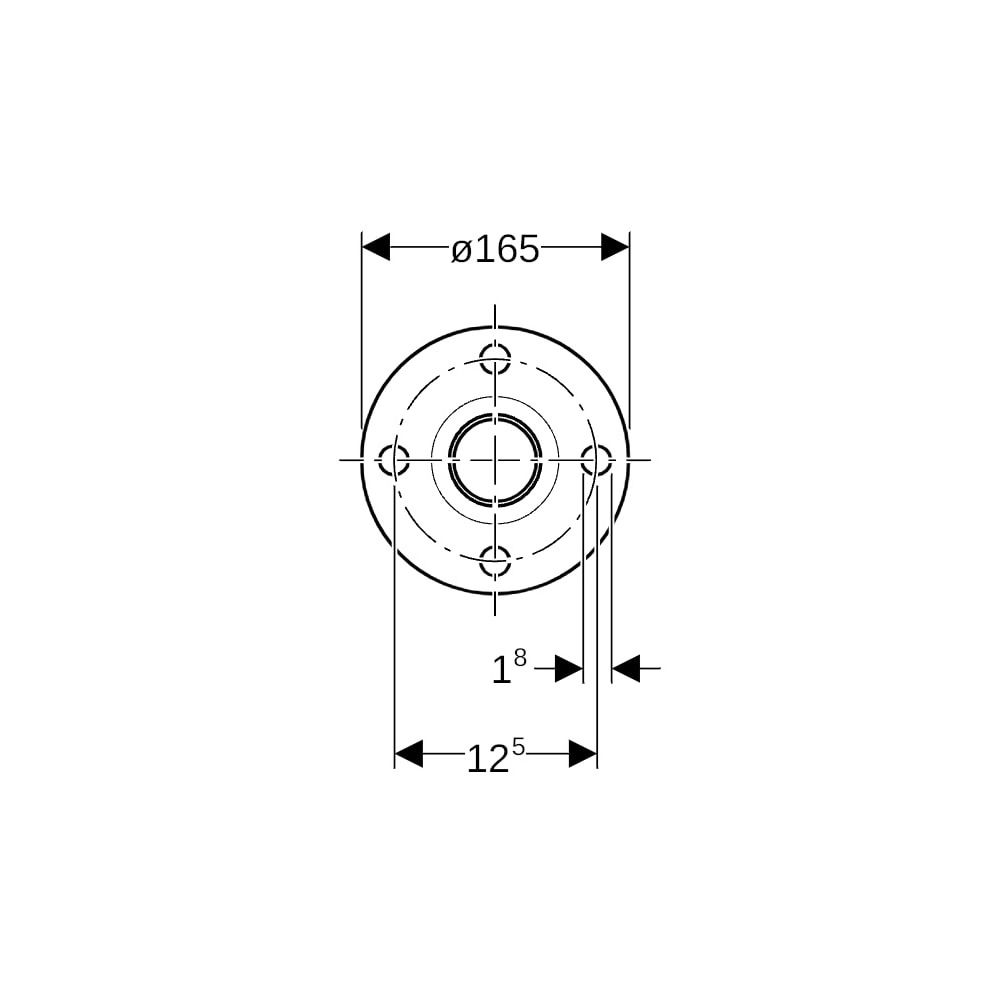

- Flansch-Lochkreisdurchmesser: 125 mm
- Anzahl Schraubenlöcher: 4 St.
- Schraubenlochdurchmesser: 18 mm

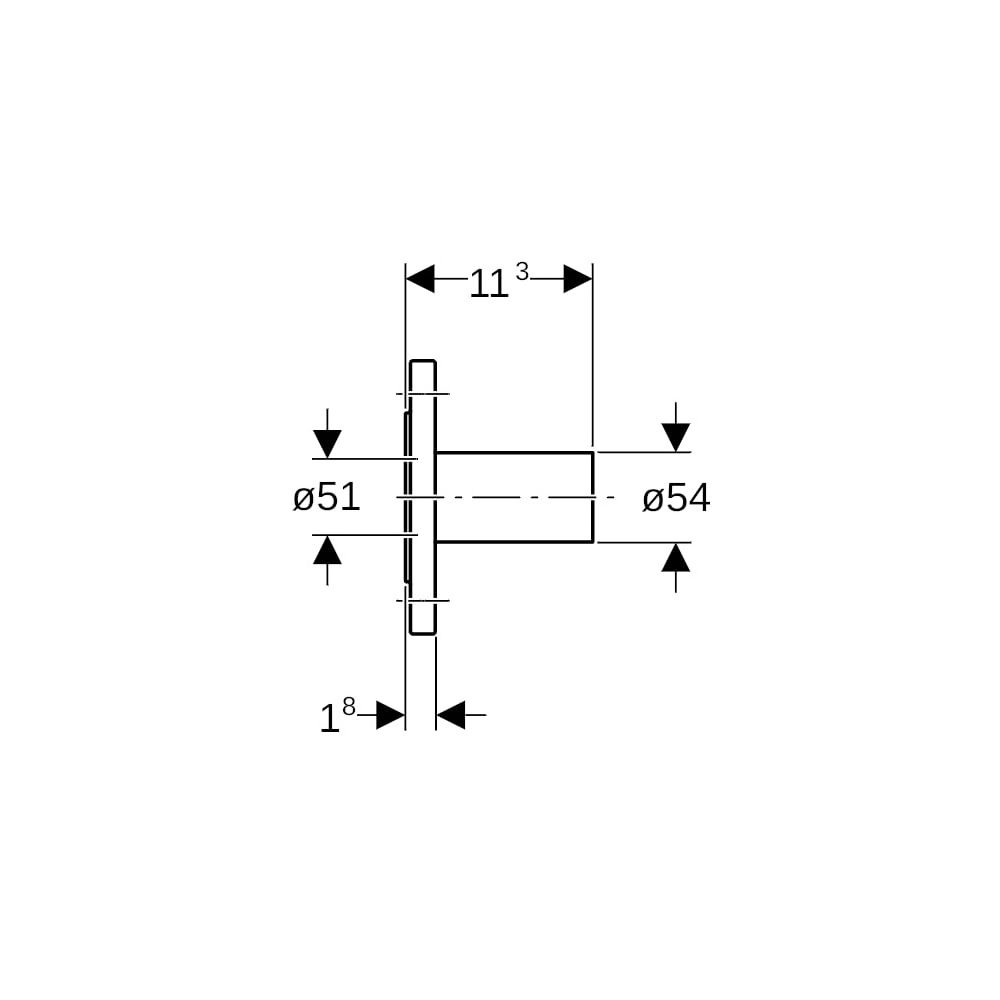

- Gesamthöhe: 11,3 cm
- Werkstoff: Stahl 1.0034 (E195)
Die hochwertige Verarbeitung des C-Stahl-Flansches in der Nennweite DN 50 ermöglicht eine stabile Anbindung in Rohrleitungssystemen. Mit seinem Außendurchmesser von 54 mm und der normgerechten Flanschverbindung nach EN 1092-1 bietet das Bauteil eine präzise Passform. Die verzinkte Oberfläche schützt das Material, während die zugfeste Konstruktion für die notwendige Sicherheit in der Installation sorgt.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23788 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23788 |
| EAN-13 | 4025410720801 |
| Form | gerade |
| Gewicht | 3,142 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 113 |
| Länge Anschluss 1 | 95 |
| Länge Anschluss 2 | 18 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 54 |
| Rohraußendurchmesser Anschluss 2 | 165 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
