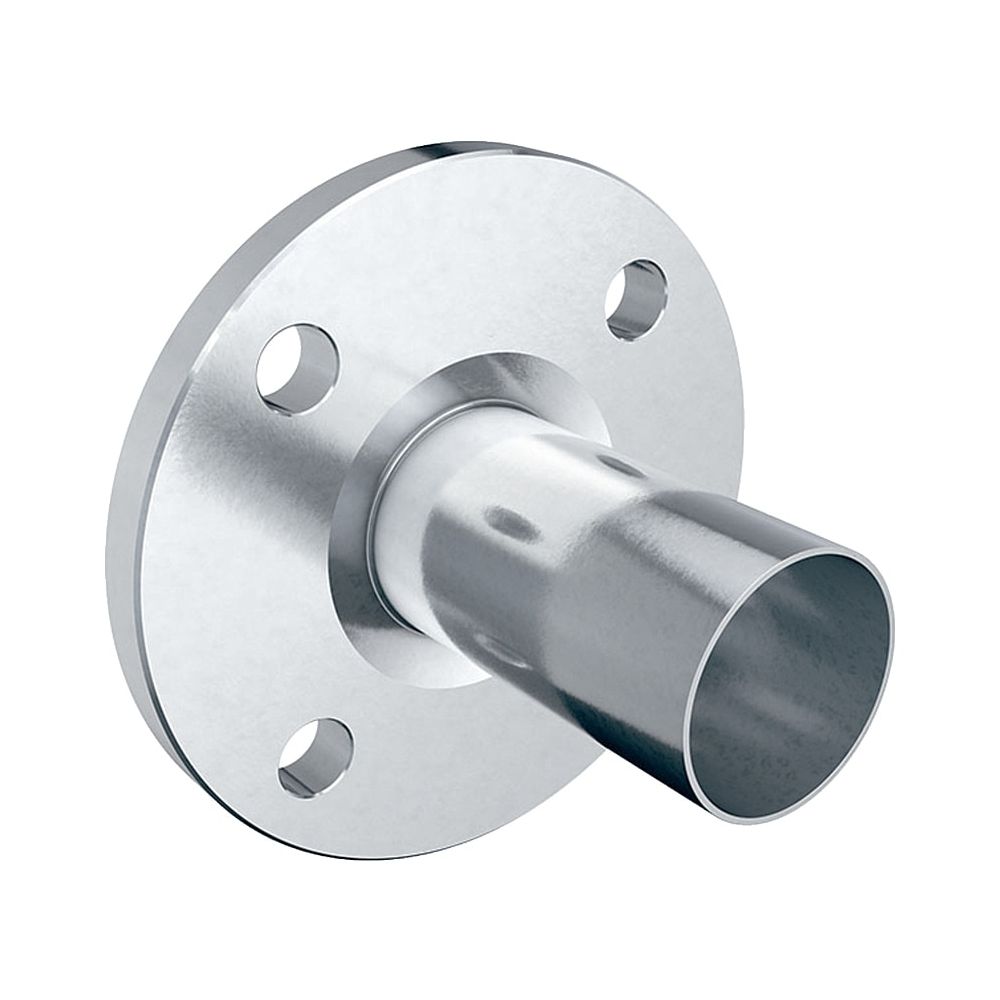

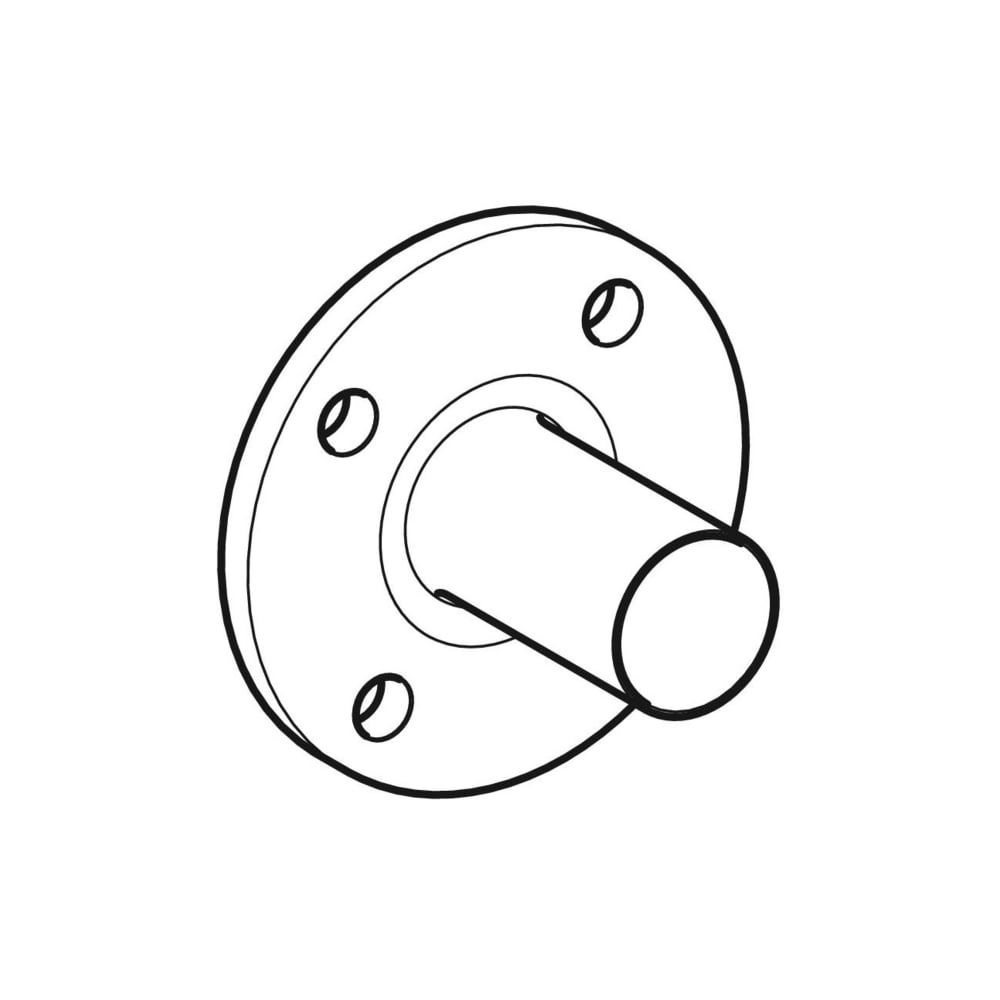

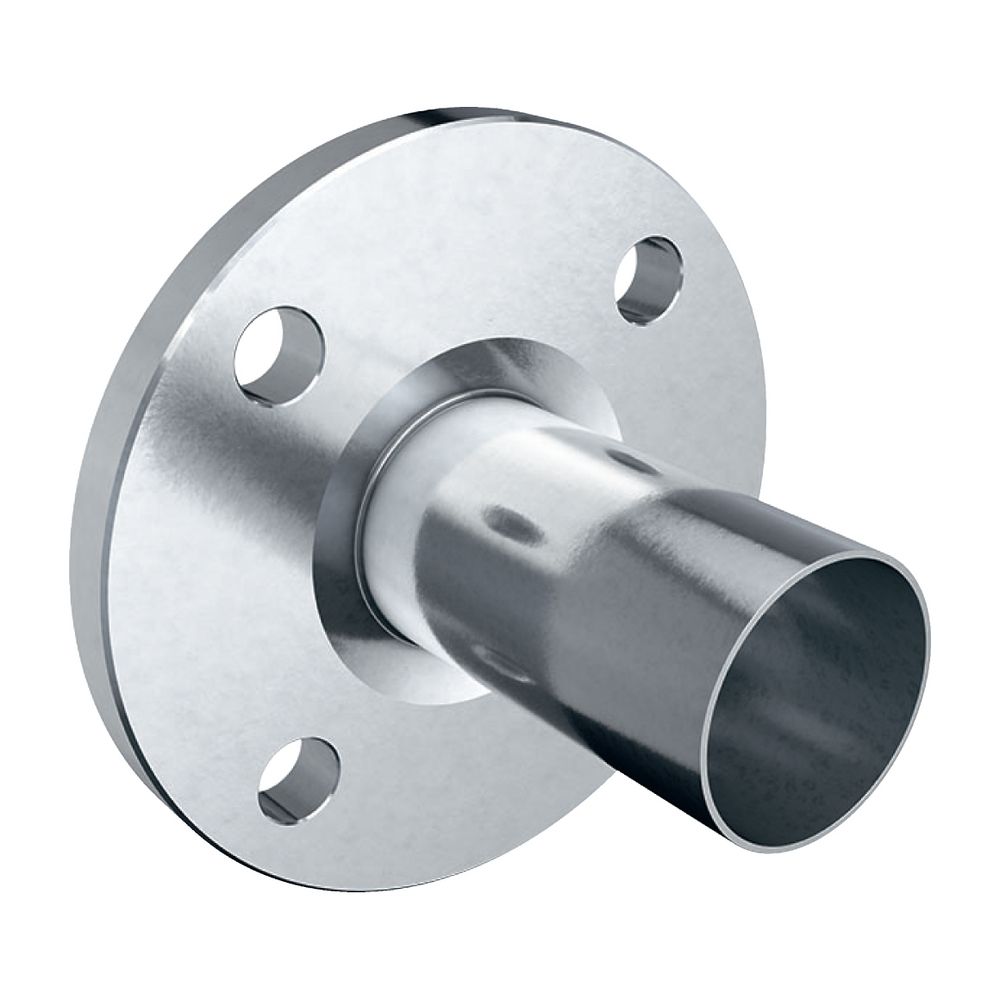

Geberit Mapress C-Stahl Flansch 6 bar, mit Einschubende Außendurchmesser 42mm, DN 40
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndurchmesser von DN 40 ausgelegt und verfügt über ein Einschubende mit einem Außendurchmesser von 42 mm. Die Konstruktion ist für einen Betriebsdruck von PN 6 optimiert und weist eine galvanisch verzinkte Oberfläche auf.
Robuste Verbindungstechnik
Der Fitting ist nach der Norm EN 1092-1 in der Form B1 gefertigt, was eine erhöhte Dichtleiste mit Standarddichtfläche umfasst. Die Verbindung ist zugfest ausgeführt und für den Einsatz in entsprechenden Systemen konzipiert. Durch die Fertigung aus unlegiertem Stahl der Güte 1.0034 (E195) bietet das Bauteil Stabilität bei der Installation in Rohrleitungssystemen.
Technische Daten
- Nennweite: DN 40
- Außendurchmesser Einschubende: 42 mm
- Druckstufe: PN 6

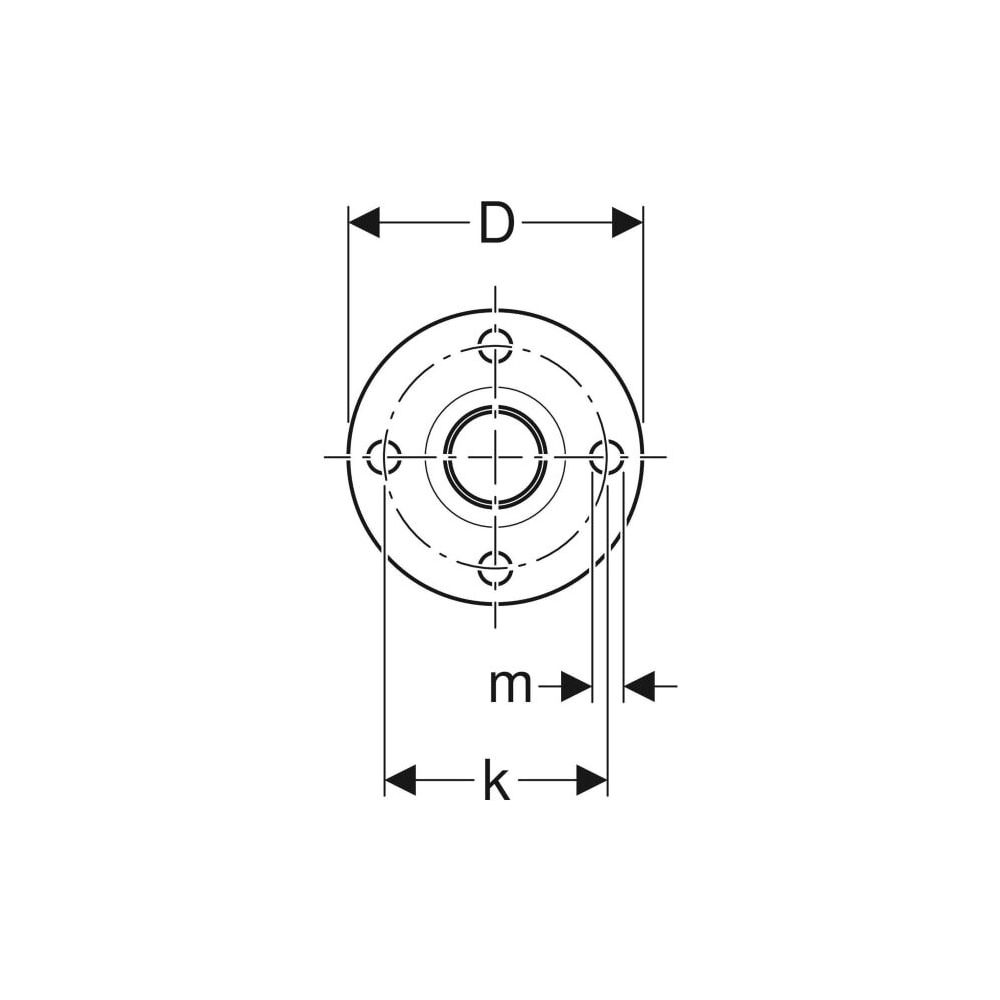

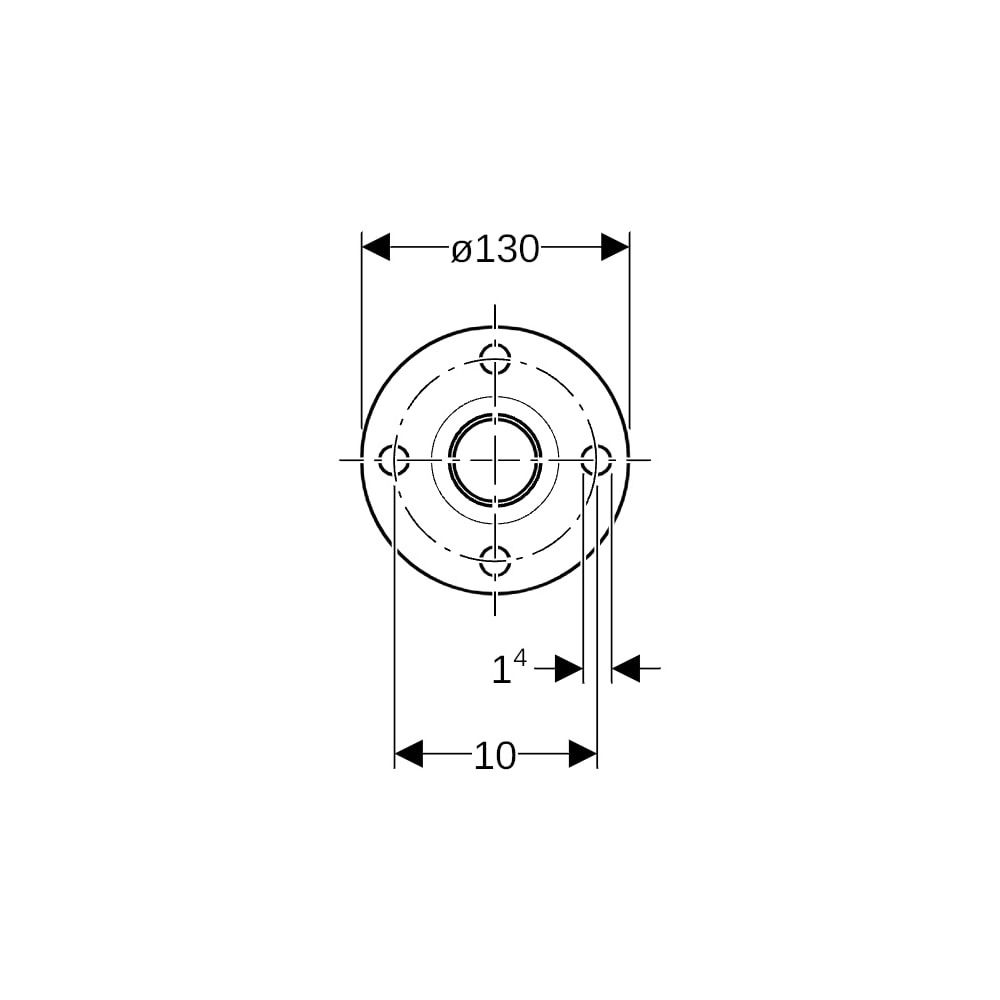

- Flansch-Lochkreisdurchmesser: 100 mm
- Anzahl Schraubenlöcher: 4
- Werkstoff: Stahl 1.0034 (E195)

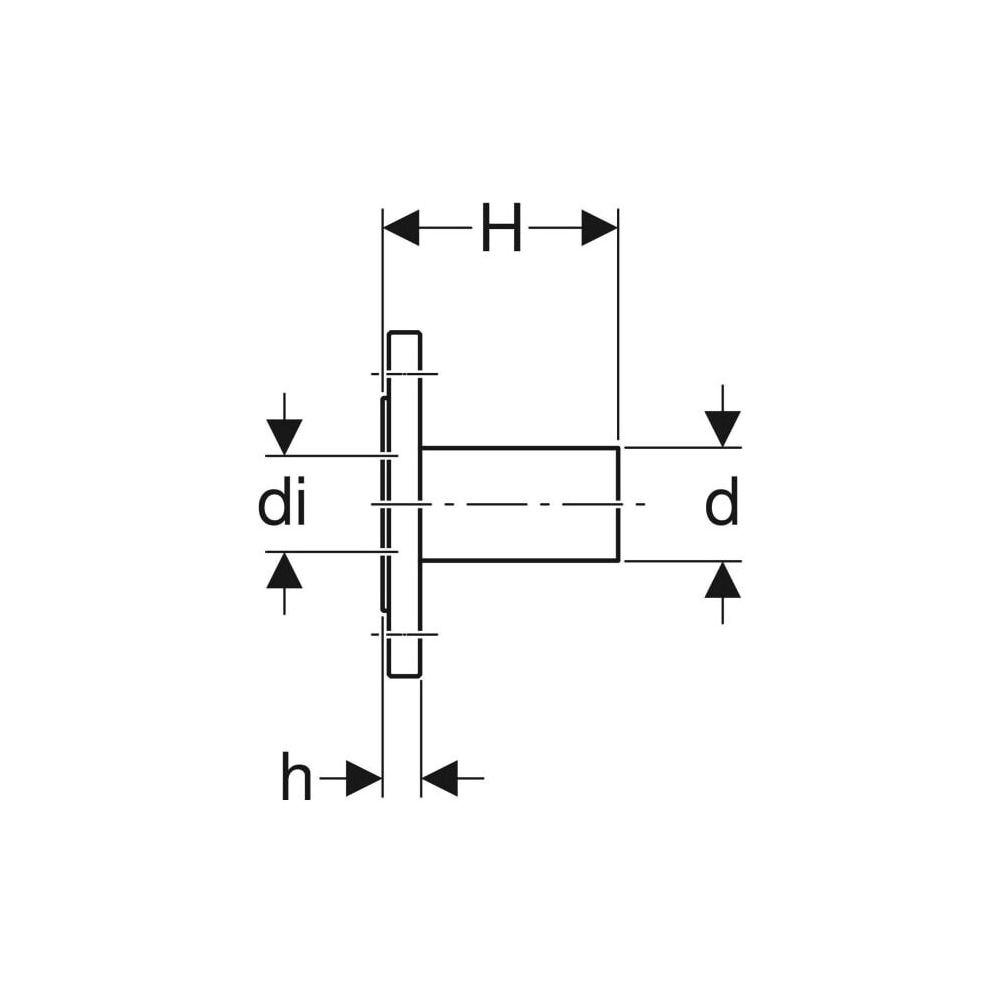

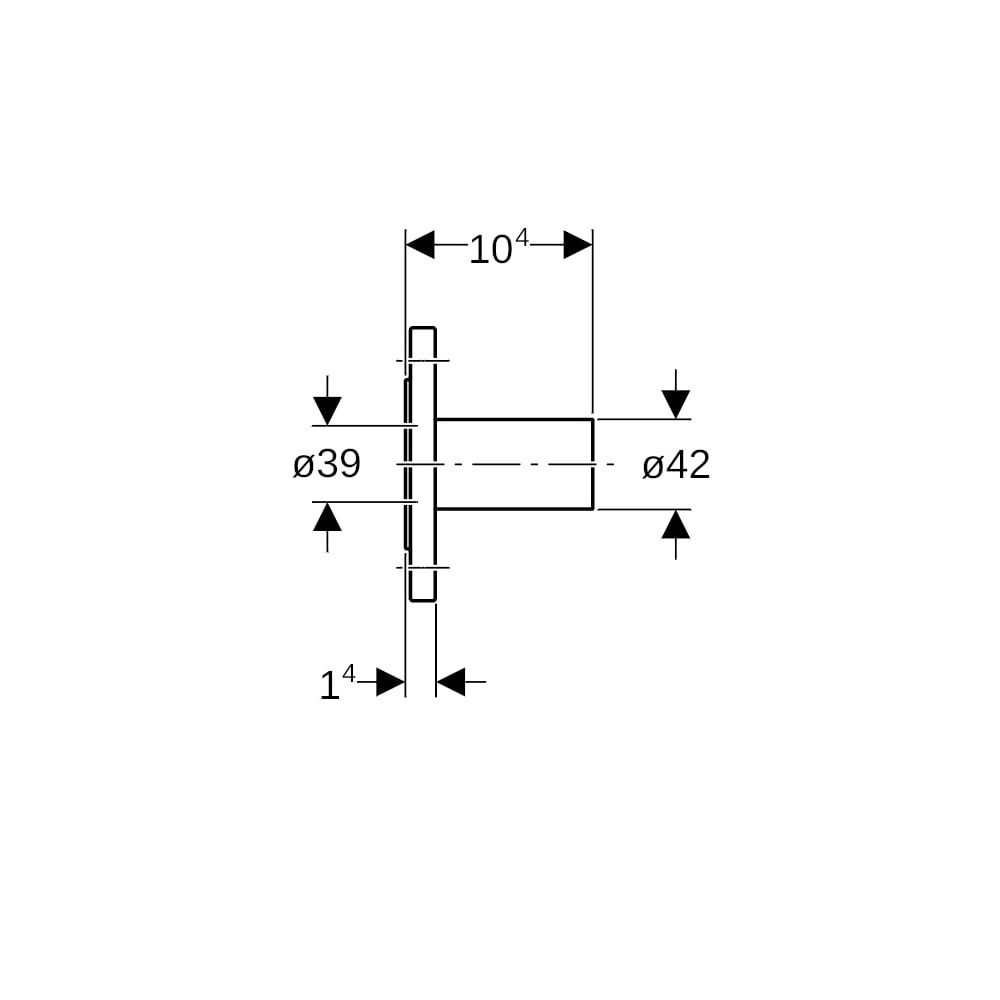

- Gesamthöhe: 10,4 cm
Die Kombination aus dem 42 mm Einschubende und dem DN 40 Flansch ermöglicht eine Integration in bestehende Anlagen. Mit der galvanisch verzinkten Oberfläche und der Ausführung nach EN 1092-1 unterstützt dieser Fitting eine druckfeste Verbindung in der Versorgungstechnik bei einem Nenndruck von PN 6.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23767 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23767 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237679 |
| Form | gerade |
| Gewicht | 1,378 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 104 |
| Länge Anschluss 1 | 90 |
| Länge Anschluss 2 | 14 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 42 |
| Rohraußendurchmesser Anschluss 2 | 130 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
