Beschreibung

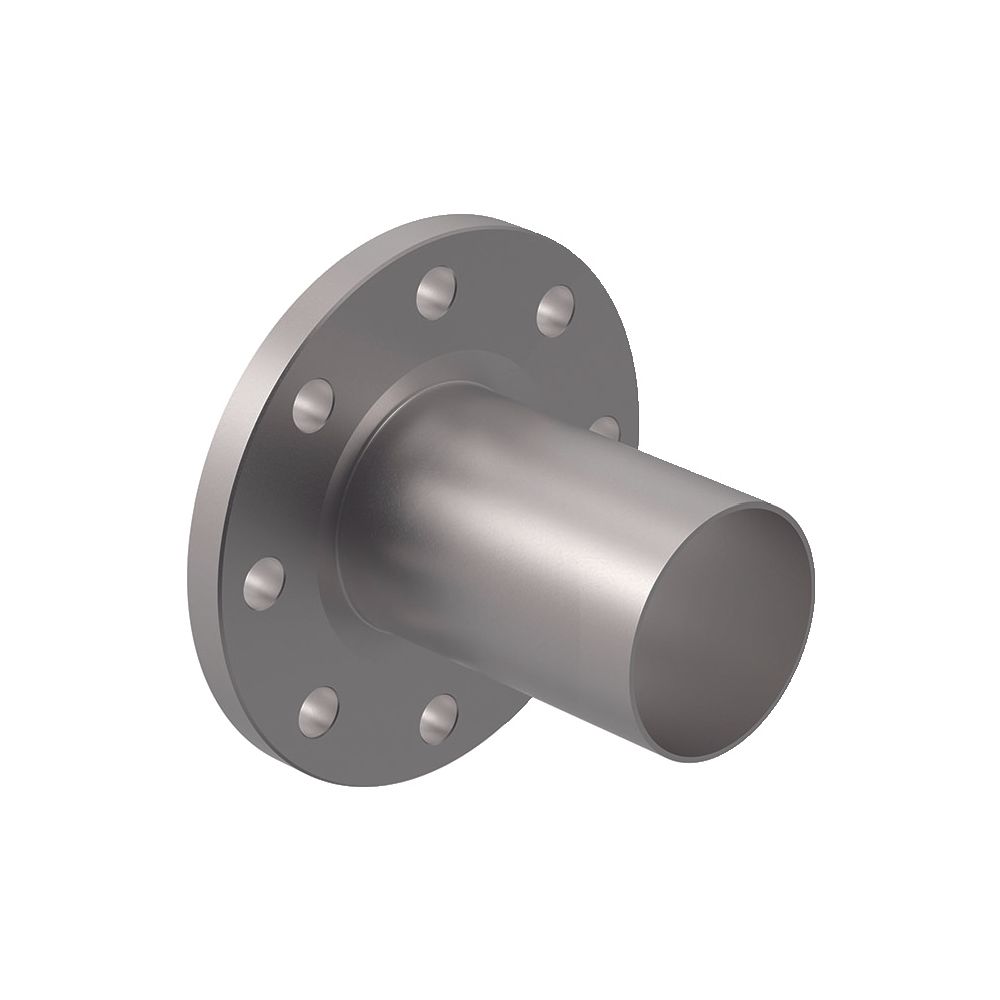

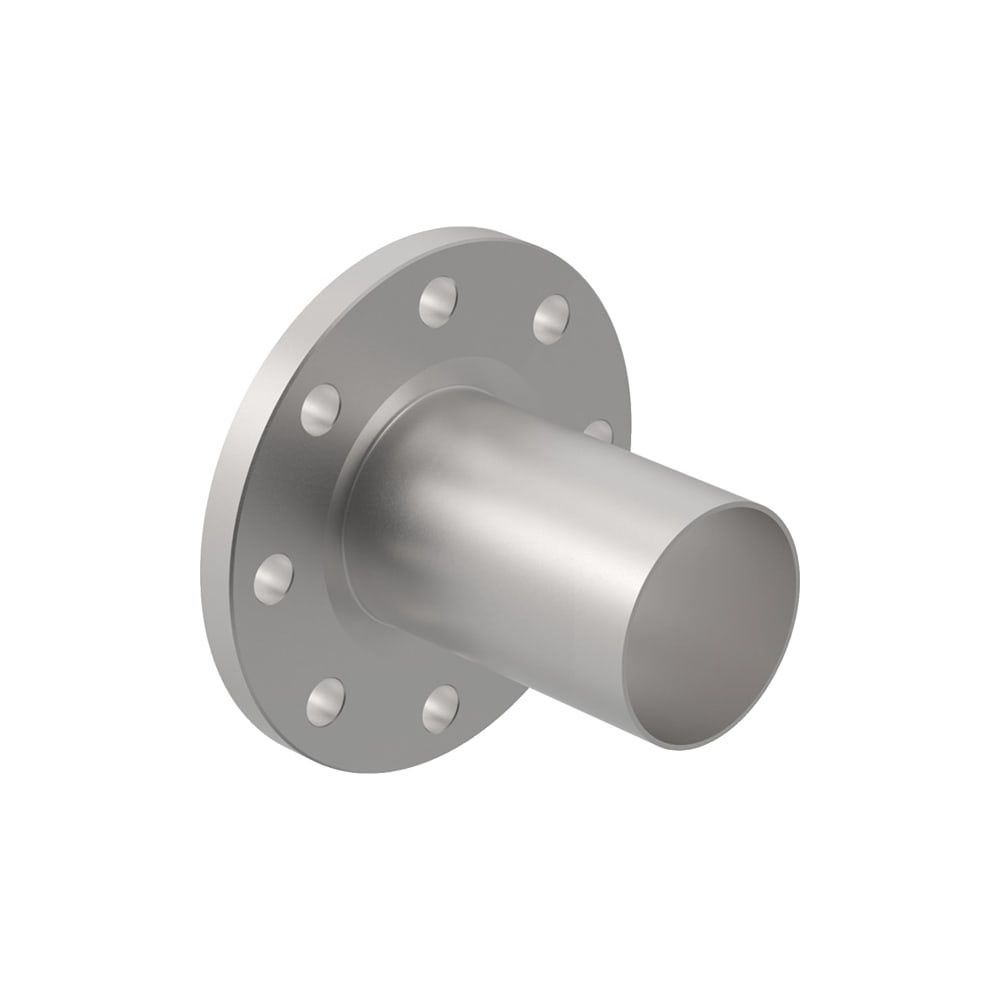

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Einschubende Außendurchmesser 108mm, DN 100
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndurchmesser von DN 100 ausgelegt und verfügt über ein Einschubende für eine effiziente Montage. Die Konstruktion ist für einen Betriebsdruck von 10 bis 16 bar geeignet.
Robuste Verbindungstechnik

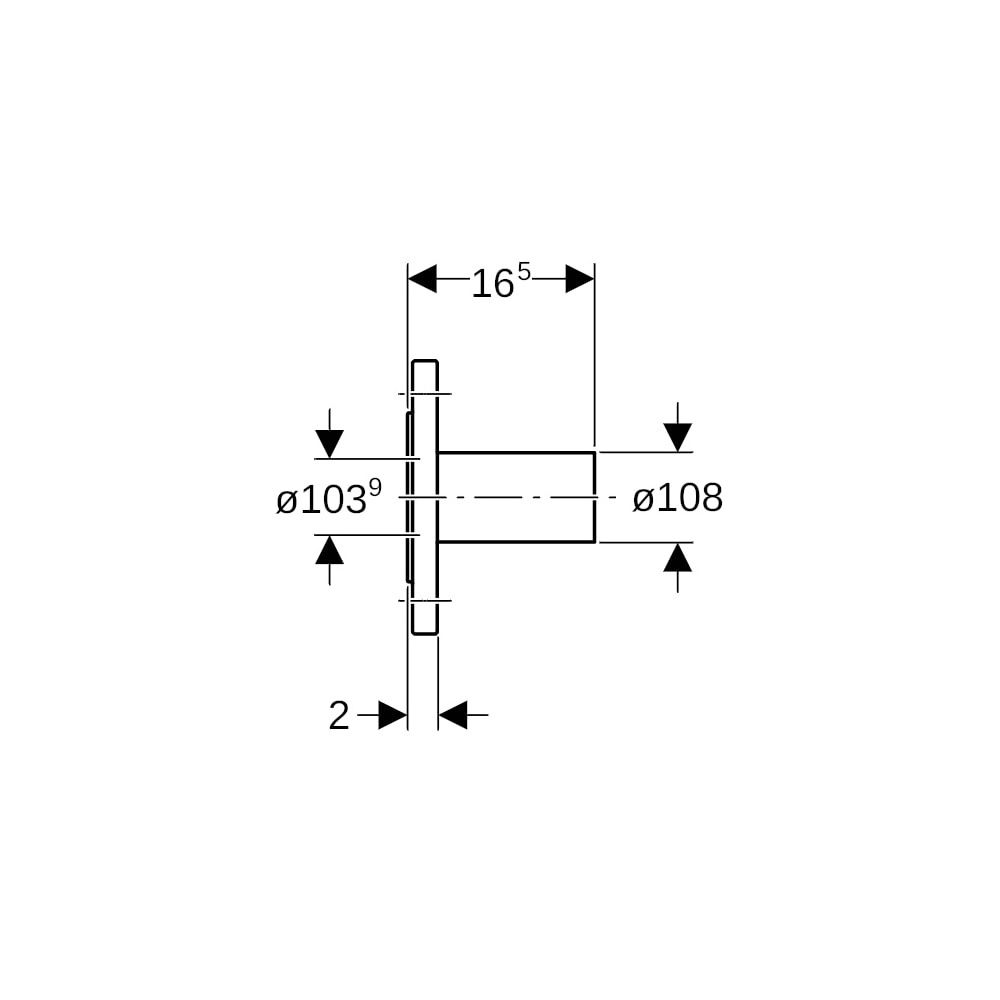

Der aus Stahl 1.0034 (E195) gefertigte Fitting ist außen galvanisch verzinkt. Die Ausführung entspricht der Form B1 gemäß EN 1092-1 und verfügt über eine erhöhte Dichtleiste mit Standarddichtfläche. Das Bauteil ist auf das Mapress-System abgestimmt und ermöglicht eine zugfeste Verbindung in Rohrleitungsnetzen. Die Kombination aus einem Einschubende mit 108 mm Außendurchmesser und einem Flanschanschluss sorgt für eine flexible Integration. Mit acht Schraubenlöchern und einem Lochkreisdurchmesser von 180 mm ist eine normgerechte Montage möglich.
Technische Daten
- Nennweite: DN 100
- Außendurchmesser: 108 mm
- Werkstoff: Stahl 1.0034 (E195)
- Druckstufe: PN 10/16
- Flansch-Lochkreisdurchmesser: 180 mm
- Anzahl Schraubenlöcher: 8
- Höhe: 16,5 cm
- Oberflächenschutz: Galvanisch verzinkt
Das Flanschfitting vereint den Nenndurchmesser DN 100 mit einer Druckstufe von PN 10/16 und einem Außendurchmesser von 108 mm. Durch die Fertigung aus unlegiertem Stahl und die normgerechte Flanschverbindung nach Form B1 bietet das Bauteil eine stabile Lösung für professionelle Installationen in Versorgungssystemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23791 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23791 |
| EAN-13 | 4025410720573 |
| Form | gerade |
| Gewicht | 5,05 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 165 |
| Länge Anschluss 1 | 145 |
| Länge Anschluss 2 | 20 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 220 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
