Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 88,9mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine dauerhafte, zugfeste Verbindung konzipiert.
Sicherheit und Montage
Die Konstruktion ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Zudem ist das System im unverpressten Zustand undicht, was eine einfache Leckageprüfung während der Installation unterstützt. Der integrierte Dichtring aus CIIR sorgt für eine sichere Abdichtung. Für den Korrosionsschutz ist das Bauteil bei diesem Durchmesserbereich gemäß AGI Arbeitsblatt Q 151 ausgeführt.
Der Bogen aus unlegiertem Stahl 1.0034 (E195) bietet eine robuste Lösung für Rohrleitungssysteme. Durch die galvanisch verzinkte Oberfläche ist das Material gegen äußere Einflüsse geschützt. Mit einem Außendurchmesser von 88,9 mm und einem Winkel von 45 Grad ermöglicht das Formteil eine präzise Richtungsänderung in der Leitungsführung. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt eine fachgerechte Anwendung sicher.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 88,9 mm
- Winkel: 45 °
- Nennweite: DN 80
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR

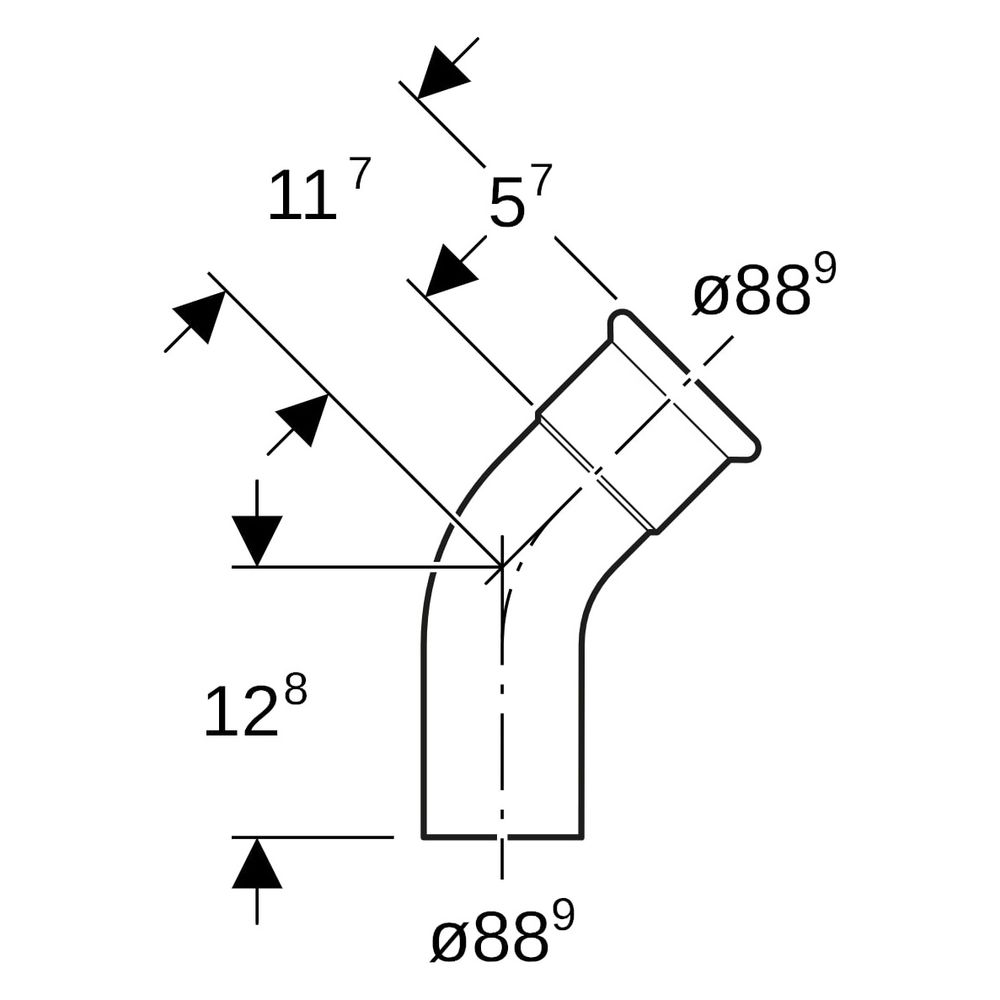

- Länge: 11,7 cm
- Höhe: 12,8 cm
- Z-Maß: 5,7 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20710 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 57 |
| Artikelnummer | GEBERIT-20710 |
| EAN-13 | 4024723207108 |
| Form | Bogen |
| Gewicht | 1,167 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 128 |
| Länge Anschluss 2 | 117 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 88,9 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
