Beschreibung
Geberit Mapress C-Stahl Flansch 10/16 bar, mit Einschubende Außendurchmesser 76,1mm, DN 65
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 10/16 ausgelegt und verfügt über ein Einschubende für eine effiziente Montage.
Robuste Konstruktion
Der aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting ist außen galvanisch verzinkt. Die Ausführung entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste mit Standarddichtfläche. Das Bauteil ist für eine zugfeste Verbindung konzipiert und systemgebunden.
Technische Daten

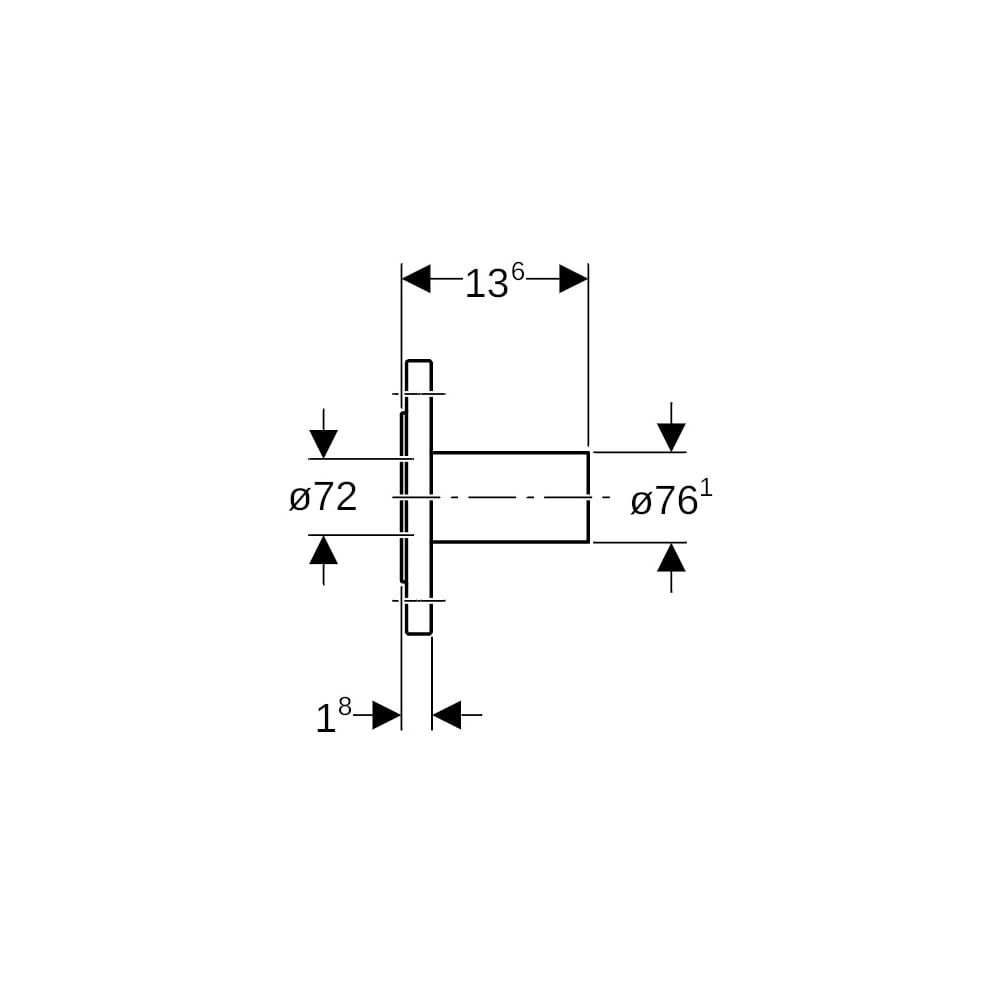

- Nennweite: DN 65
- Außendurchmesser Einschubende: 76,1 mm
- Nenndruck: PN 10/16

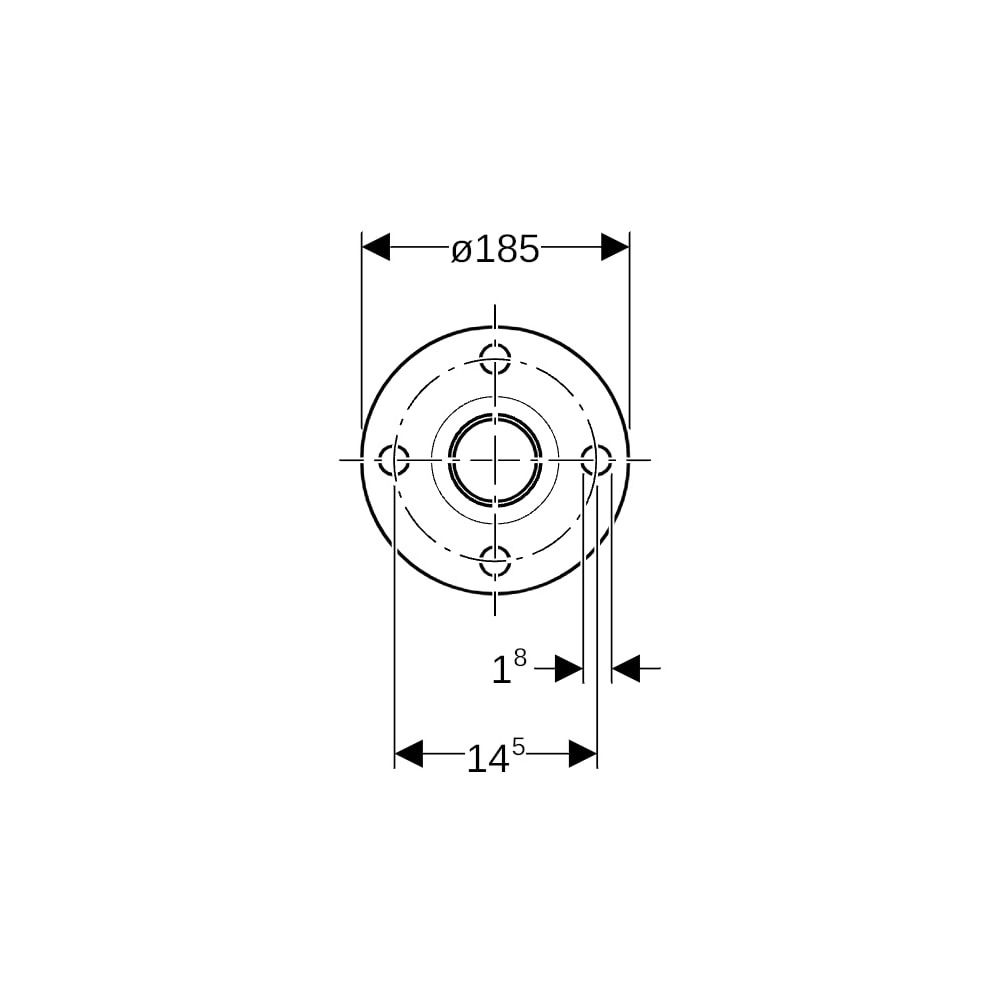

- Flansch-Lochkreisdurchmesser: 145 mm
- Schraubenlochdurchmesser: 18 mm
- Anzahl Schrauben: 4 St.
- Höhe: 13,6 cm
- Werkstoff: Stahl 1.0034 E195
Die Kombination aus dem Werkstoff 1.0034 und der Fertigung nach EN 1092-1 ermöglicht eine stabile Verbindungslösung für DN 65 Systeme. Mit einem Außendurchmesser von 76,1 mm und der Auslegung auf PN 10/16 eignet sich das Bauteil für anspruchsvolle Anwendungen in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23789 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23789 |
| EAN-13 | 4025410724618 |
| Form | gerade |
| Gewicht | 3,6 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 136 |
| Länge Anschluss 1 | 118 |
| Länge Anschluss 2 | 18 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Rohraußendurchmesser Anschluss 2 | 185 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
