Wolf Luftverteiler DN 125-180 24 Stutzen DN 75 mit 4 Verschlusskappen
Der Wolf Luftverteiler DN 125-180 mit 24 Stutzen DN 75 und 4 Verschlusskappen ist ein vielseitiger Luftverteiler und Sammler aus Kunststoff. Er eignet sich für den Anschluss von Rundkanälen und kann mit Adaptern auf verschiedene Rund- und Flachkanalsysteme umgerüstet werden. Typische Einsatzbereiche sind Zu- und Abluftsysteme in Wohn- und Gewerbegebäuden, wobei die Installation sowohl unter der Decke als auch an der Wand möglich ist.
Wie ist der Wolf Luftverteiler konstruiert und welche Anschlussmöglichkeiten bietet er?
Der Luftverteiler besteht aus robustem Polypropylen (PP) und verfügt über 24 Abzweige mit einem Nenndurchmesser von DN 75. Der Hauptkanalanschluss ist flexibel und kann ISO-Rohranschlüsse von DN 125 bis DN 180 aufnehmen. Durch die Verwendung von Adaptern lässt sich der Verteiler auf Rundkanäle DN 63, DN 90 sowie Flachkanäle 50x100 und 50x140 umrüsten. Eine Mischbelegung mit verschiedenen Kanaldimensionen ist ebenfalls möglich. Die Abzweigungen sind als runde Luftkanäle ausgeführt und werden über Einsteck- oder Kanalenden angeschlossen. Der Verteiler ist zudem für die Einbettung in Beton geeignet.
Welche Funktionen und Eigenschaften zeichnen den Luftverteiler aus?
Der Luftverteiler ist mit 5 Revisionsöffnungen ausgestattet, die mit EPM-Dichtringen abgedichtet sind, um eine hohe Systemdichtheit von plus/minus 2.000 Pa in Verbindung mit weiteren Komponenten zu erreichen. Er erfüllt die Dichtheitsklasse D nach DIN EN 12237 sowie die ATC2-Klasse nach EN 16798-3. Das Brandverhalten entspricht der Klasse E nach EN 13501-1. Das Material ist antistatisch, antimikrobiell und lebensmittelecht, was eine hygienische Nutzung unterstützt. Die Betriebstemperatur liegt im Bereich von minus 20 bis plus 60 Grad Celsius. Alle Eigenschaften wurden unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert.
Wie kann der Luftverteiler installiert und verwendet werden?
Der Verteiler ist für die Installation unter der Decke oder an der Wand vorgesehen. Der ISO-Rohranschluss kann flexibel als Durchgangsversion (180 Grad) oder als Eckversion (90 Grad) ausgeführt werden, was die Anpassung an unterschiedliche Einbausituationen erleichtert. Für den Anschluss von Rundkanal DN 75 ist ein Klick- und Dichtring erforderlich. Bei Verwendung von Flachkanälen oder kleineren Rundkanälen sind entsprechende Adapter notwendig, die separat erhältlich sind. Die Länge des Verteilers ohne Geräteanschlussstutzen beträgt 559 mm, die Breite 592 mm und die Tiefe 211 mm.
Technische Daten
- Anzahl der Abzweige: 24
- Nenndurchmesser Abzweige: DN 75
- Nenndurchmesser Hauptkanal: DN 125-180
- Material: Polypropylen (PP)
- Dichtheitsklasse: D nach DIN EN 12237
- Brandverhalten: Klasse E nach EN 13501-1
- Betriebstemperatur: -20 bis +60 °C
- Systemdichtheit: ±2.000 Pa (in Verbindung mit weiteren Komponenten)

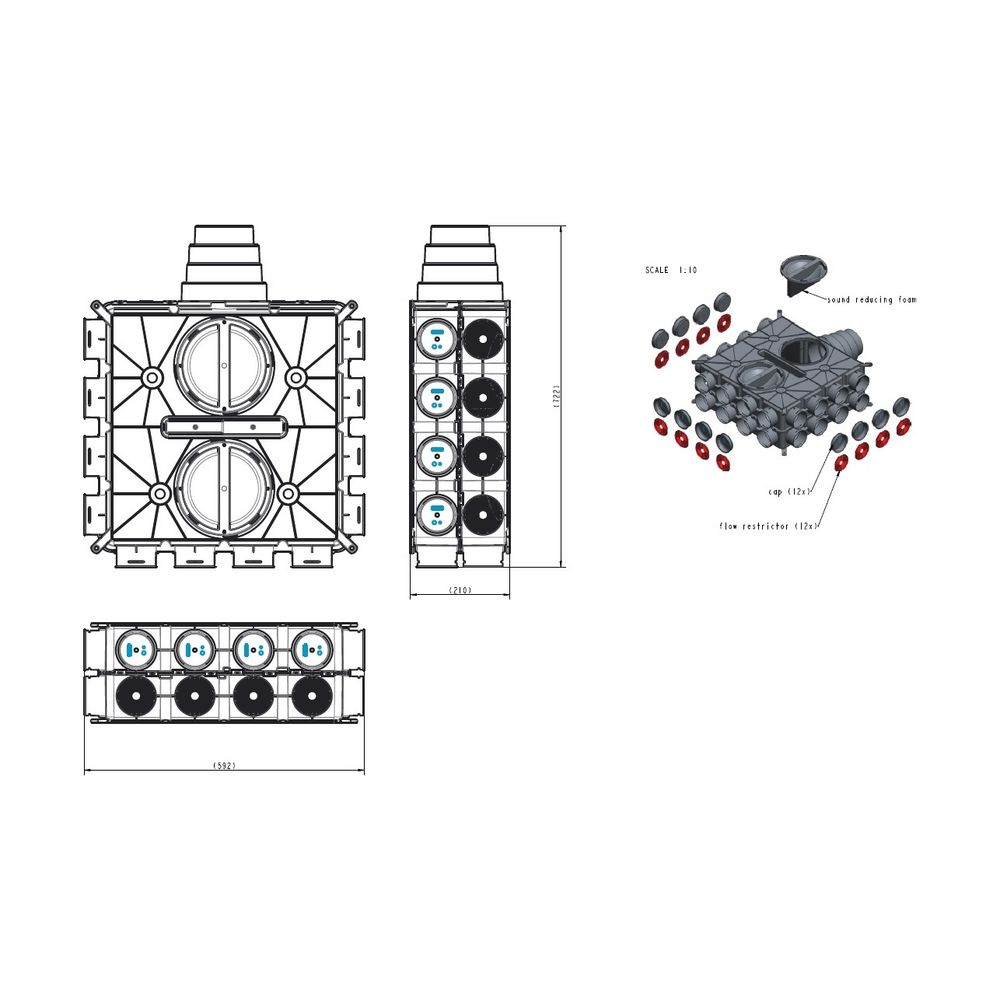

- Abmessungen (L x B x T): 559 mm x 592 mm x 211 mm
- Revisionsöffnungen: 5 mit EPM-Dichtring
Der Wolf Luftverteiler DN 125-180 bietet eine flexible und zuverlässige Lösung für die Verteilung von Zu- und Abluft in Lüftungssystemen. Mit 24 Abzweigen DN 75, einer hohen Dichtheitsklasse und geprüften Materialeigenschaften unterstützt er eine hygienische und sichere Luftführung. Die vielseitigen Anschlussmöglichkeiten und die flexible Einbaulage machen ihn zu einer praktischen Komponente für moderne Lüftungssysteme.
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - Zubehör |
| Hersteller-Artikelnummer | 2577597 |
| Hersteller | Wolf |
| Abluft | ja |
| Anschluss Abzweigungen | Einsteck-/Kanalende |
| Anschluss Hauptleitung | Einsteck-/Kanalende |
| Anschluss von unten | nein |
| Anzahl der Abzweige | 24 |
| Artikelnummer | WOLF-2577597 |
| Ausführung der Abzweigungen | Luftkanal rund |
| Ausführung des Gehäuses | Abzweigungsteil |
| Bauhöhe | 210 |
| Baulänge | 592 |
| EAN-13 | 4045013281837 |
| Einbettbar in Beton | ja |
| Gewicht | 4,12 kg |
| Luftzufuhr | ja |
| Länge | 722 |
| Mit Inspektionsöffnung und Deckel | ja |
| Nenndurchmesser Hauptkanal | 125/150/160/180 mm |
| Nennkanaldurchmesser Abzweigungen | 75 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polypropylen (PP) |
| WEEE-Nr. | 82558211 |
