Wolf Luftverteiler DN 125-180 16 Stutzen DN 75 mit 4 Verschlusskappen

Der Wolf Luftverteiler DN 125-180 mit 16 Stutzen DN 75 und 8 Verschlusskappen ist ein vielseitiger Luftverteiler und Sammler aus Kunststoff. Er eignet sich für den Anschluss von Rundkanälen mit 16 Abzweigen DN 75 und kann durch Zubehöradapter auf verschiedene Rund- und Flachkanalsysteme umgerüstet werden. Typische Einsatzbereiche sind Lüftungsanlagen in Wohn- und Gewerbegebäuden, wo Zu- und Abluftsysteme installiert werden. Die flexible Montage an Wand oder Decke sowie die Anpassung des ISO-Rohranschlusses ermöglichen eine individuelle Installation.

Wie ist der Wolf Luftverteiler konstruiert und welche Materialien werden verwendet?

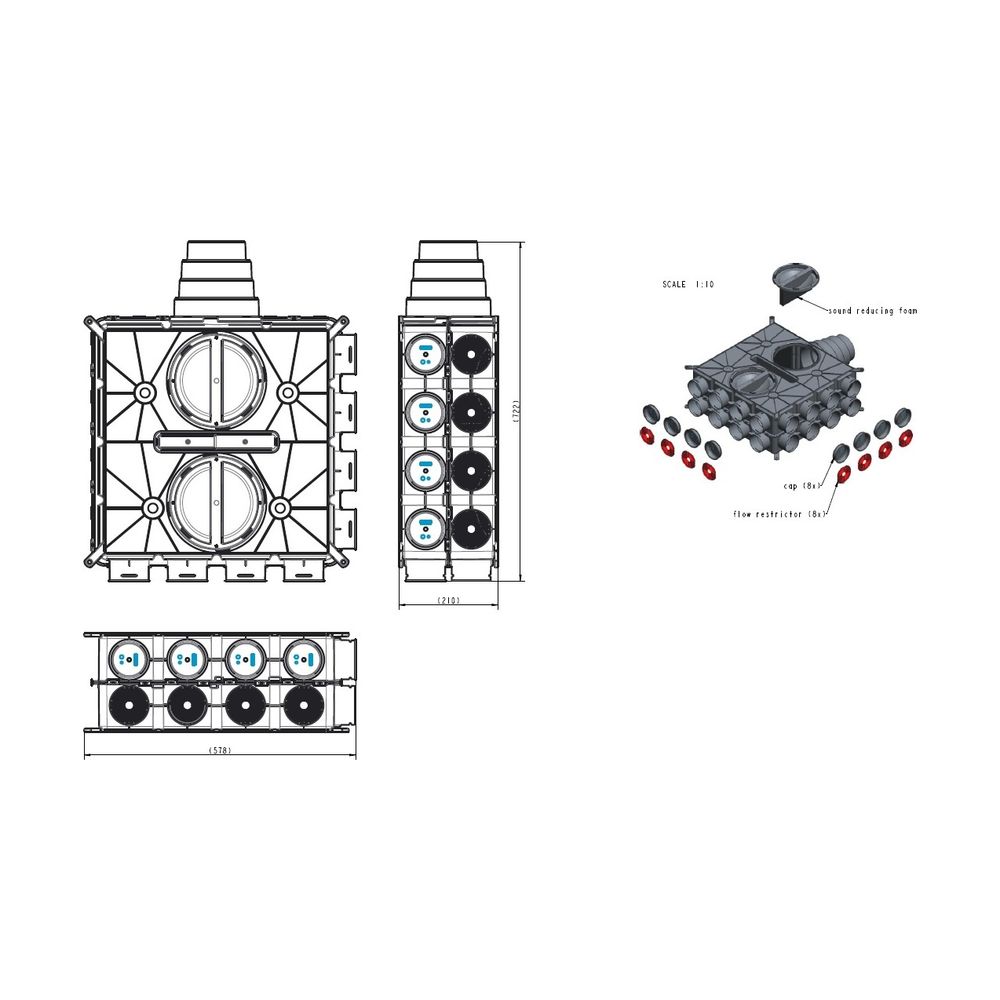

Der Luftverteiler besteht aus robustem Polypropylen (PP), einem lebensmittelechten Kunststoff, der antistatisch und antimikrobiell wirkt. Das Gehäuse ist als Abzweigungsteil ausgeführt und verfügt über 16 runde Luftkanalabzweigungen mit einem Nenndurchmesser von 75 mm. Die Hauptkanalanschlüsse sind für DN 125 bis DN 180 ausgelegt und als Einsteck-/Kanalende konstruiert. Die Abzweigungen sind ebenfalls als Einsteck-/Kanalende ausgeführt. Die Abmessungen betragen 559 mm in der Länge (ohne Geräteanschlussstutzen), 578 mm in der Breite und 211 mm in der Tiefe. Das Material ist für den Einbau in Beton geeignet.

Welche Anschlussmöglichkeiten und Flexibilität bietet der Luftverteiler?

Der Luftverteiler ist mit einem integrierten ISO-Rohranschluss DN 125-180 ausgestattet, der sich flexibel als Durchgangsversion (180°) oder Eckversion (90°) anpassen lässt. Für den Anschluss an Rundkanäle DN 63, DN 90 sowie Flachkanäle 50x100 oder 50x140 sind optionale Adapter als Zubehör erhältlich, die eine Mischbelegung mit verschiedenen Kanaldimensionen ermöglichen. Für den Anschluss von Rundkanälen DN 75 ist ein Klick- und Dichtring erforderlich. Bei Flachkanal 50x140 sind maximal 12 Anschlüsse möglich.

Welche Dichtheits- und Sicherheitsmerkmale besitzt der Luftverteiler?

Der Luftverteiler erreicht eine Systemdichtheit von plus/minus 2.000 Pa in Verbindung mit weiteren Komponenten und entspricht der Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3. Das Brandverhalten ist nach Klasse E gemäß EN 13501-1 klassifiziert. Fünf Revisionsöffnungen mit EPM-Dichtringen ermöglichen eine einfache Inspektion und Wartung. Die Betriebstemperatur liegt im Bereich von minus 20 bis plus 60 Grad Celsius.

Wie erfolgt die Montage und welche Einsatzmöglichkeiten gibt es?

Der Luftverteiler ist für die Installation unter der Decke oder an der Wand vorgesehen. Die flexible Anpassung des ISO-Rohranschlusses erlaubt eine individuelle Ausrichtung als Durchgangs- oder Eckversion. Die Konstruktion aus lebensmittelechtem, antistatischem und antimikrobiellem Material unterstützt hygienische Anforderungen in Wohn- und Gewerbelüftungen. Die Möglichkeit zur Umrüstung auf verschiedene Kanalgrößen macht den Verteiler vielseitig einsetzbar.

Technische Daten

• Anzahl der Abzweige: 16
• Nennkanaldurchmesser Abzweigungen: 75 mm
• Nenndurchmesser Hauptkanal: 125/150/160/180 mm
• Material: Polypropylen (PP), lebensmittelecht, antistatisch, antimikrobiell
• Abmessungen (L x B x T): 559 x 578 x 211 mm
• Dichtheitsklasse: D nach DIN EN 12237
• Brandverhalten: Klasse E nach EN 13501-1
• Betriebstemperatur: -20 bis +60 °C
• Revisionsöffnungen: 5 mit EPM-Dichtring
• Montage: Wand- oder Deckenmontage

Der Wolf Luftverteiler DN 125-180 mit 16 Stutzen DN 75 und 8 Verschlusskappen bietet eine flexible und hygienische Lösung für die Verteilung von Zu- und Abluft in Lüftungsanlagen. Die Kombination aus robustem, lebensmittelechtem Material, hoher Dichtheit und vielseitigen Anschlussmöglichkeiten unterstützt eine effiziente und sichere Luftführung. Die technischen Eigenschaften wie die Dichtheitsklasse D und die Betriebstemperatur von minus 20 bis plus 60 Grad Celsius machen ihn zu einer zuverlässigen Komponente in modernen Lüftungssystemen.
