Beschreibung
Wolf Luftverteiler DN 125-180 8 Stutzen DN 75 mit 4 Verschlusskappen
Der Wolf Luftverteiler DN 125-180 mit 8 Stutzen DN 75 und 4 Verschlusskappen ist ein vielseitiger Kunststoff-Luftverteiler und Sammler für Lüftungssysteme. Er eignet sich für den Anschluss von Rundkanälen mit 8x DN75 und kann durch Zubehöradapter auf verschiedene Rund- und Flachkanaldimensionen umgerüstet werden. Typische Einsatzbereiche sind Zu- und Abluftsysteme in Wohn- und Gewerbegebäuden, die eine flexible und dichte Luftverteilung erfordern.
Wie ist der Wolf Luftverteiler konstruiert und welche Anschlussmöglichkeiten bietet er?
Der Luftverteiler besteht aus robustem Polypropylen (PP) und verfügt über 8 runde Abzweigungen mit einem Nenndurchmesser von DN75. Der Hauptkanalanschluss ist flexibel und deckt die ISO-Rohranschlussgrößen DN125 bis DN180 ab. Die Anschlussart erfolgt über Einsteck-/Kanalenden, was eine einfache Montage ermöglicht. Zusätzlich sind 4 Verschlusskappen enthalten, um nicht genutzte Stutzen abzudichten. Für den Anschluss an andere Kanalsysteme sind Adapter für Rundkanäle DN63, DN90 sowie Flachkanäle 50x100 und 50x140 als Zubehör erhältlich, wobei bei Flachkanal 50x140 maximal 6 Anschlüsse möglich sind.
Welche Flexibilität bietet der Luftverteiler bei der Installation?
Der Luftverteiler kann sowohl unter der Decke als auch an der Wand installiert werden. Die ISO-Rohranschlüsse lassen sich flexibel anpassen, sodass der Verteiler als Durchgangsversion mit 180° oder als Eckversion mit 90° verwendet werden kann. Dies ermöglicht eine individuelle Anpassung an die baulichen Gegebenheiten und die Luftverteilung im Raum. Zudem ist der Verteiler einbettbar in Beton.
Welche Dichtheits- und Sicherheitsmerkmale besitzt der Luftverteiler?
Das System erreicht eine Dichtheit von plus/minus 2.000 Pa in Verbindung mit weiteren Komponenten und entspricht der Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3. Das Brandverhalten ist nach Klasse E gemäß EN 13501-1 klassifiziert. Der Luftverteiler ist antistatisch und antimikrobiell ausgeführt und besteht aus lebensmittelechtem Material. Alle Eigenschaften wurden unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert.
Wie ist der Luftverteiler für Wartung und Betrieb ausgelegt?
Der Verteiler verfügt über 5 Revisionsöffnungen mit EPM-Dichtringen, die eine einfache Inspektion und Wartung ermöglichen. Die Betriebstemperatur liegt im Bereich von minus 20 bis plus 60 Grad Celsius, was den Einsatz in verschiedenen Umgebungen erlaubt.
Technische Daten
- Anzahl der Abzweige: 8
- Nenndurchmesser Abzweigungen: DN 75
- Nenndurchmesser Hauptkanal: DN 125-180
- Material: Polypropylen (PP)

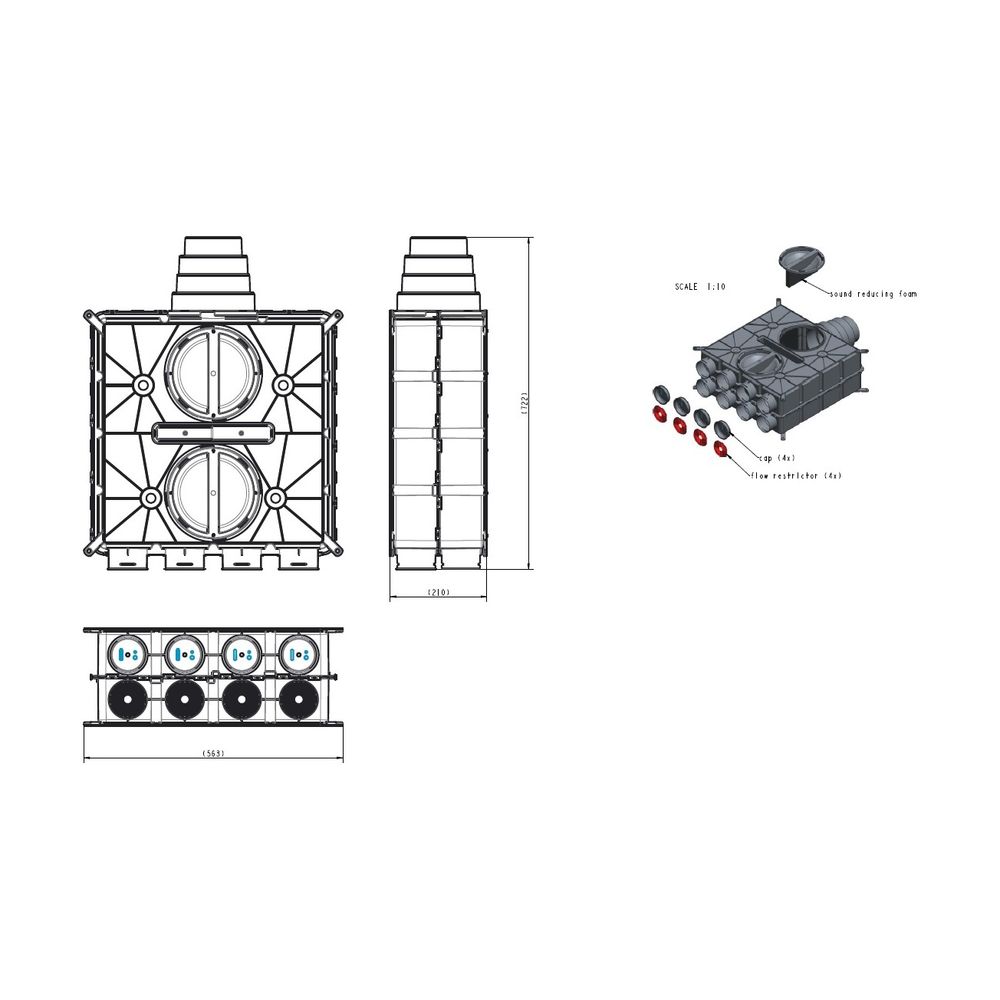

- Länge (ohne Geräteanschlussstutzen): 559 mm
- Breite: 563 mm
- Tiefe: 211 mm
- Dichtheitsklasse: D nach DIN EN 12237
- Brandverhalten: Klasse E nach EN 13501-1
- Betriebstemperatur: -20 bis +60 °C
- Revisionsöffnungen: 5 mit EPM-Dichtring
Der Wolf Luftverteiler DN 125-180 mit 8 Stutzen DN 75 bietet eine flexible und dichte Lösung für die Luftverteilung in Zu- und Abluftsystemen. Mit seiner robusten Kunststoffausführung, vielseitigen Anschlussmöglichkeiten und geprüften Dichtheits- und Sicherheitsmerkmalen ist er für den Einsatz in verschiedenen Lüftungssystemen geeignet und unterstützt eine effiziente Luftführung bei Temperaturen von minus 20 bis plus 60 Grad Celsius.
Lieferumfang
- 1x Wolf Luftverteiler DN 125-180
- 4x Verschlusskappen
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - Zubehör |
| Hersteller-Artikelnummer | 2577595 |
| Hersteller | Wolf |
| Abluft | ja |
| Anschluss Abzweigungen | Einsteck-/Kanalende |
| Anschluss Hauptleitung | Einsteck-/Kanalende |
| Anschluss von unten | nein |
| Anzahl der Abzweige | 8 |
| Artikelnummer | WOLF-2577595 |
| Ausführung der Abzweigungen | Luftkanal rund |
| Ausführung des Gehäuses | Abzweigungsteil |
| Bauhöhe | 207 |
| Baulänge | 563 |
| EAN-13 | 4045013281813 |
| Einbettbar in Beton | ja |
| Gewicht | 3,8 kg |
| Luftzufuhr | ja |
| Länge | 722 |
| Mit Inspektionsöffnung und Deckel | ja |
| Nenndurchmesser Hauptkanal | 125/150/160/180 mm |
| Nennkanaldurchmesser Abzweigungen | 75 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polypropylen (PP) |
| WEEE-Nr. | 82558211 |
