Beschreibung

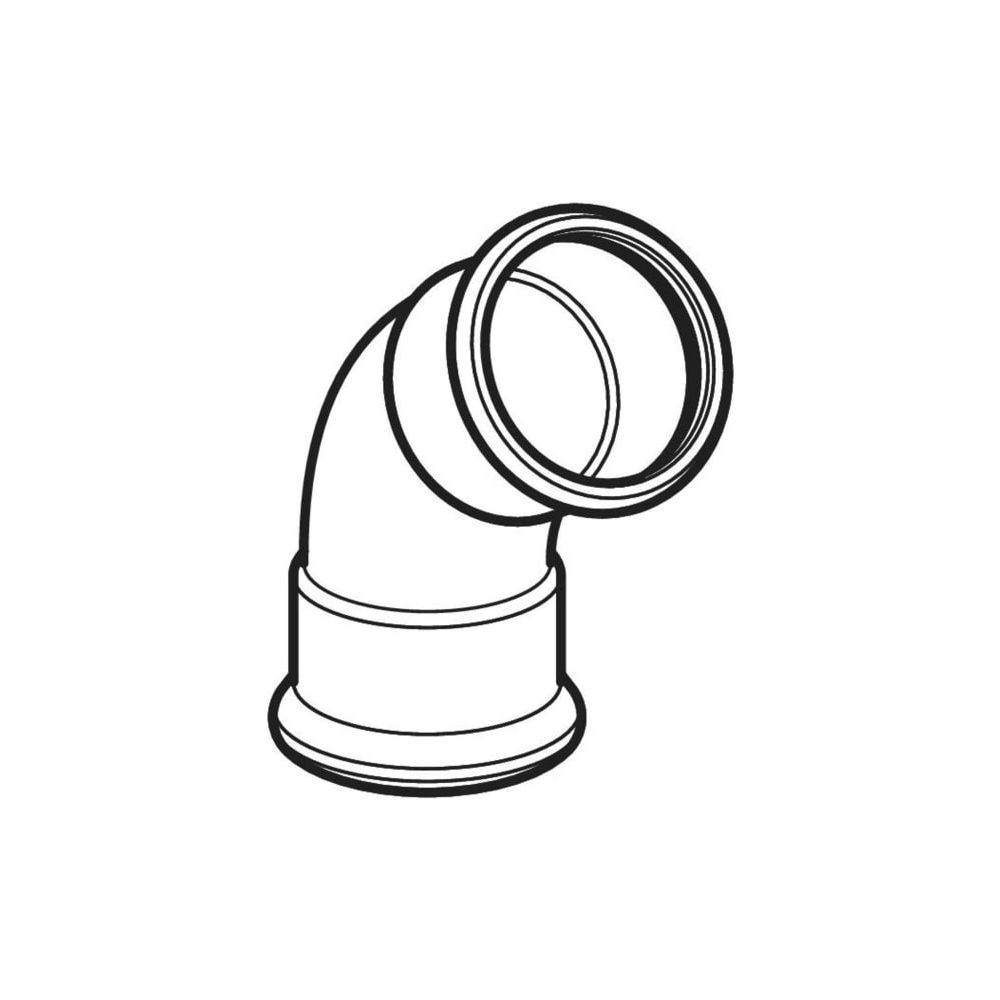

Geberit Bogen Mapress, 60 Grad, DN 100, 108mm, Edelstahl, 36170
Der Geberit Mapress Edelstahl-Bogen mit 60 Grad Winkel ist ein hochwertiges Formstück für den Einsatz in der Haustechnik, Industrie und im Schiffbau. Das Systemteil aus CrNiMo-Stahl 1.4401 ist trinkwasserkonform nach UBA und zeichnet sich durch eine robuste, zugfeste Konstruktion aus.
Installation und Sicherheit
Der Bogen ist beidseitig mit Pressmuffen ausgestattet, die über einen transparenten Schutzstopfen verfügen. Die Verbindungstechnik ist als unverpresst undicht ausgeführt, was eine einfache Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die sichere Verarbeitung. Die Abdichtung erfolgt über einen Dichtring aus CIIR schwarz.
Material und Abmessungen

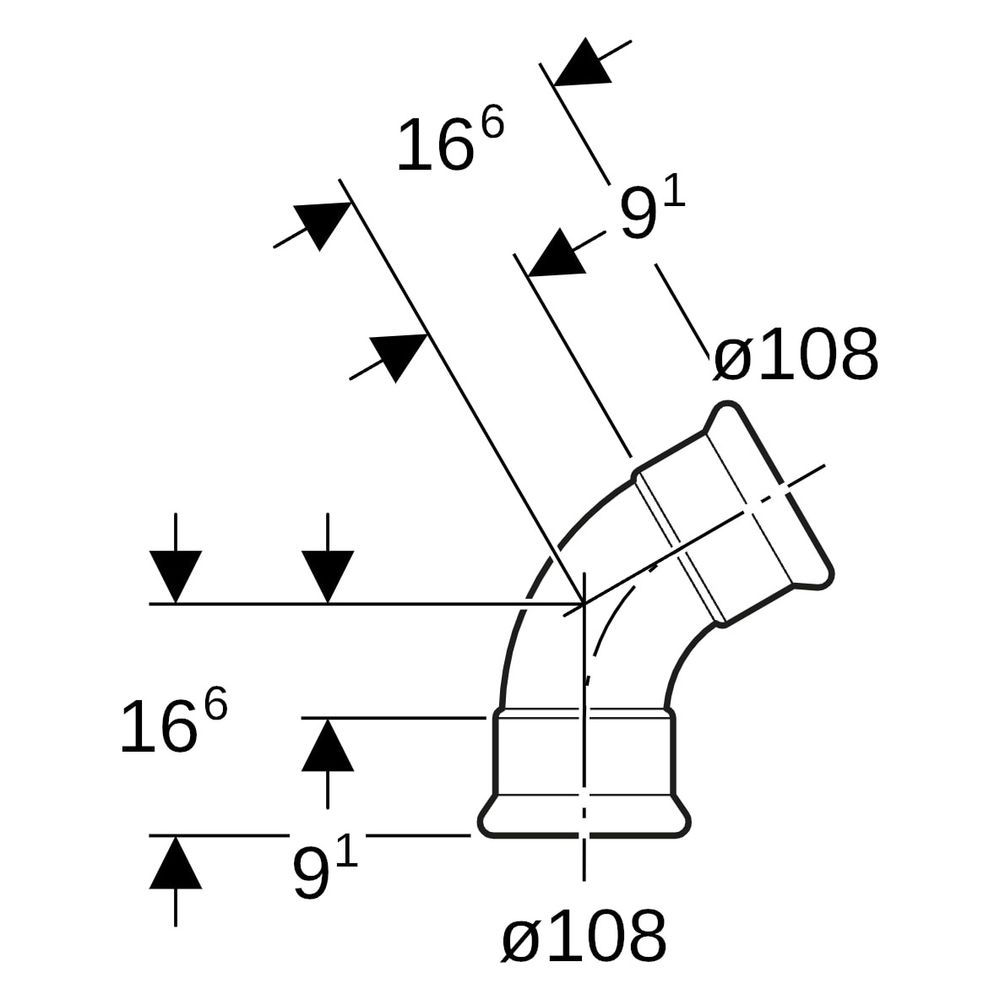

Das Bauteil besteht aus korrosionsbeständigem Edelstahl 316 (1.4401). Mit einem Nenndurchmesser von DN 100 und einem Rohraußendurchmesser von 108 mm ist der Bogen für professionelle Rohrleitungsinstallationen ausgelegt. Die präzise Geometrie mit einem Z-Maß von 9,1 cm ermöglicht eine passgenaue Integration in das Versorgungssystem.
Durch die Kombination aus hochwertigem CrNiMo-Stahl und der bewährten Pressverbindungstechnik ermöglicht dieser Bogen eine effiziente und dauerhafte Installation. Die Trinkwasserkonformität unterstreicht die Eignung für sensible Versorgungsbereiche. Mit einem Winkel von 60 Grad und einer Gesamtlänge von 16,6 cm bietet das Bauteil eine zuverlässige Lösung für anspruchsvolle Leitungssysteme.
Technische Daten
- Werkstoff: CrNiMo-Stahl 1.4401
- Nennweite: DN 100
- Rohraußendurchmesser: 108 mm
- Winkel: 60 °
- Länge: 16,6 cm
- Z-Maß: 9,1 cm
- Dichtungsmaterial: CIIR
- Trinkwasserkonform: Ja
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Edelstahl |
| Hersteller-Artikelnummer | 36170 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 91 |
| Arbeitslänge Anschluss 2 | 91 |
| Artikelnummer | GEBERIT-36170 |
| EAN-13 | 4024723361701 |
| EPD Nummer | GEB_EPD_8914347147 |
| Form | Bogen |
| Gewicht | 1,965 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 166 |
| Länge Anschluss 2 | 166 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 108 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoffgüte Anschluss 1 | Edelstahl 316 (1.4401) |
| Werkstoffgüte Anschluss 2 | Edelstahl 316 (1.4401) |
| Winkel des Bogens | 60 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
