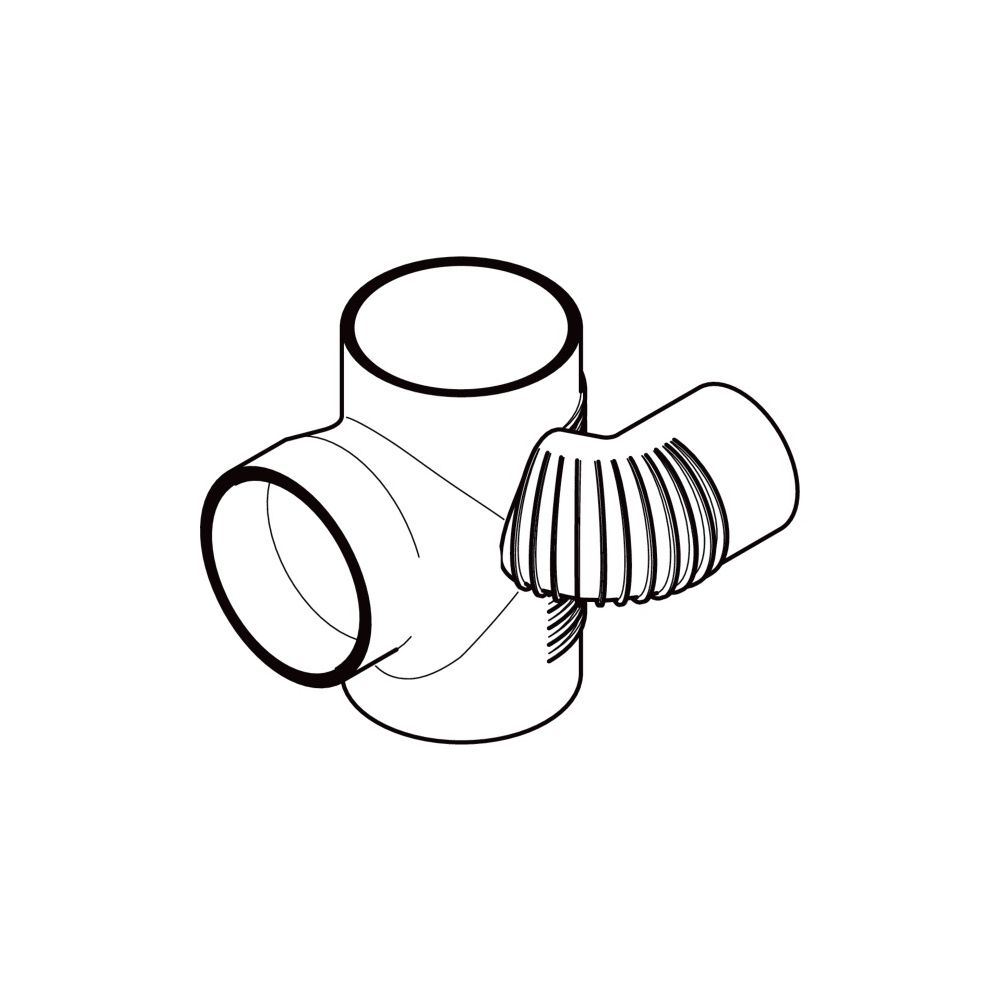

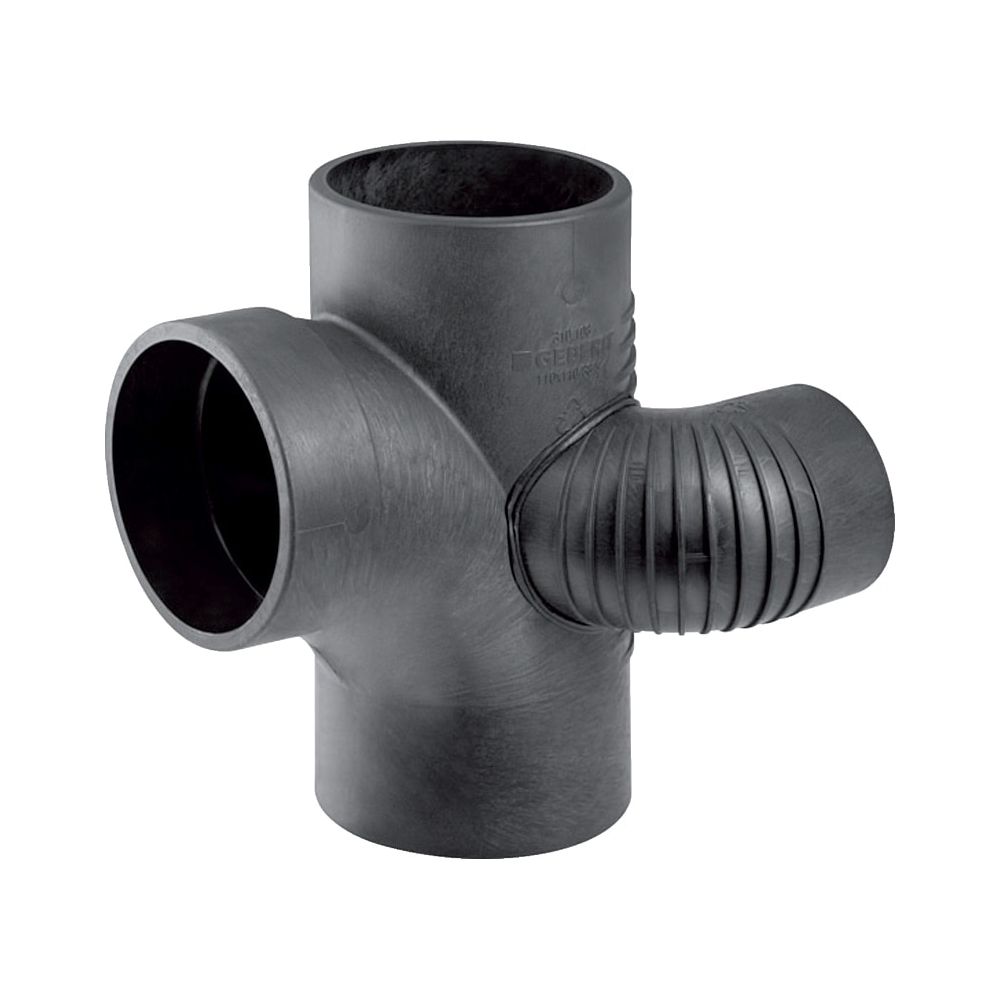

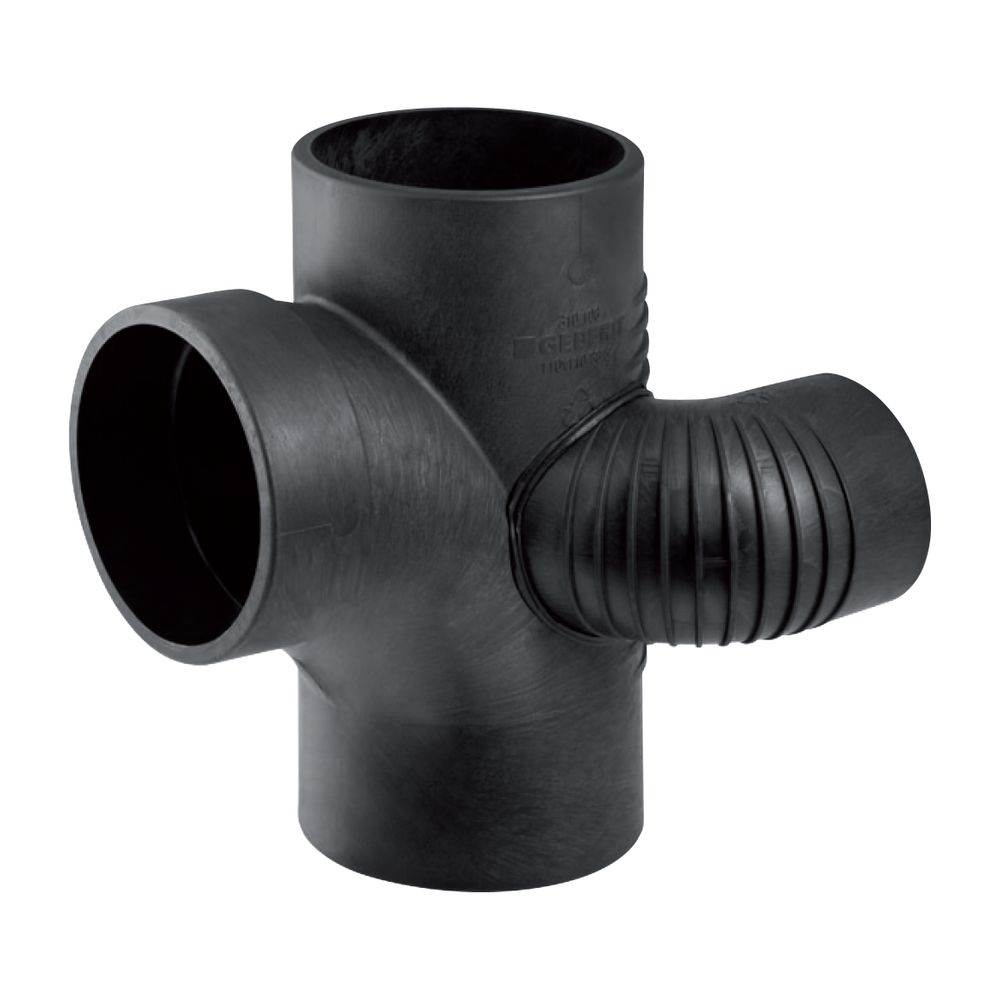

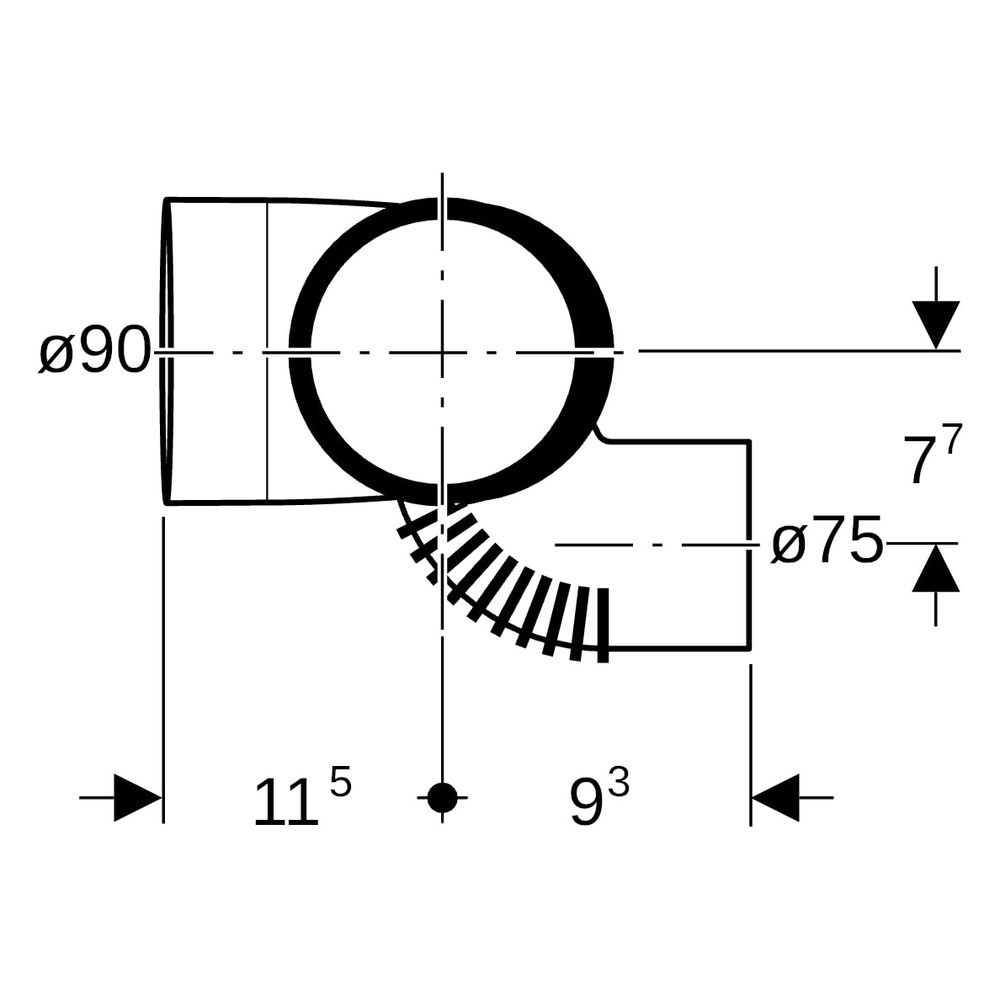

Geberit Silent db20 Schachtbogenabzweig 88,5 Grad links, D 110mm, D1 90mm, D2 75mm

Dieser Schachtbogenabzweig aus der Serie Silent-db20 von Geberit ist für die effiziente Gebäudeentwässerung konzipiert. Das geschweißte Formstück mit Innenradius eignet sich besonders für Bauvorhaben mit erhöhten Anforderungen an den Schallschutz.

Optimierte Entwässerungstechnik

Das aus PE-S2 gefertigte Bauteil zeichnet sich durch eine robuste Konstruktion aus und ist für den Einsatz in anspruchsvollen Entwässerungssystemen ausgelegt. Durch den integrierten Innenradius wird ein strömungsgünstiger Übergang ermöglicht, der zur Geräuschminimierung im Leitungssystem beiträgt. Das Formstück ist für eine dauerhafte Verbindung mittels Kunststoffschweißenden vorgesehen und bietet eine hohe Materialbeständigkeit.

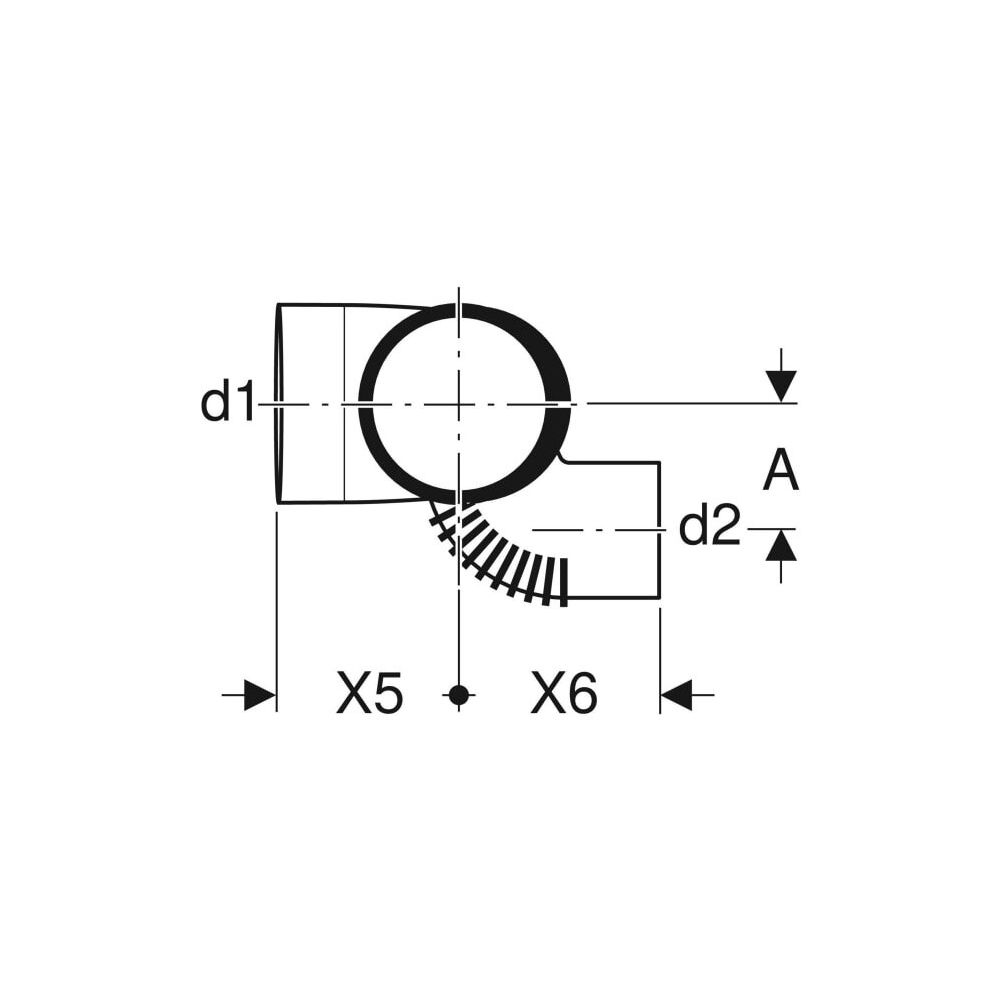

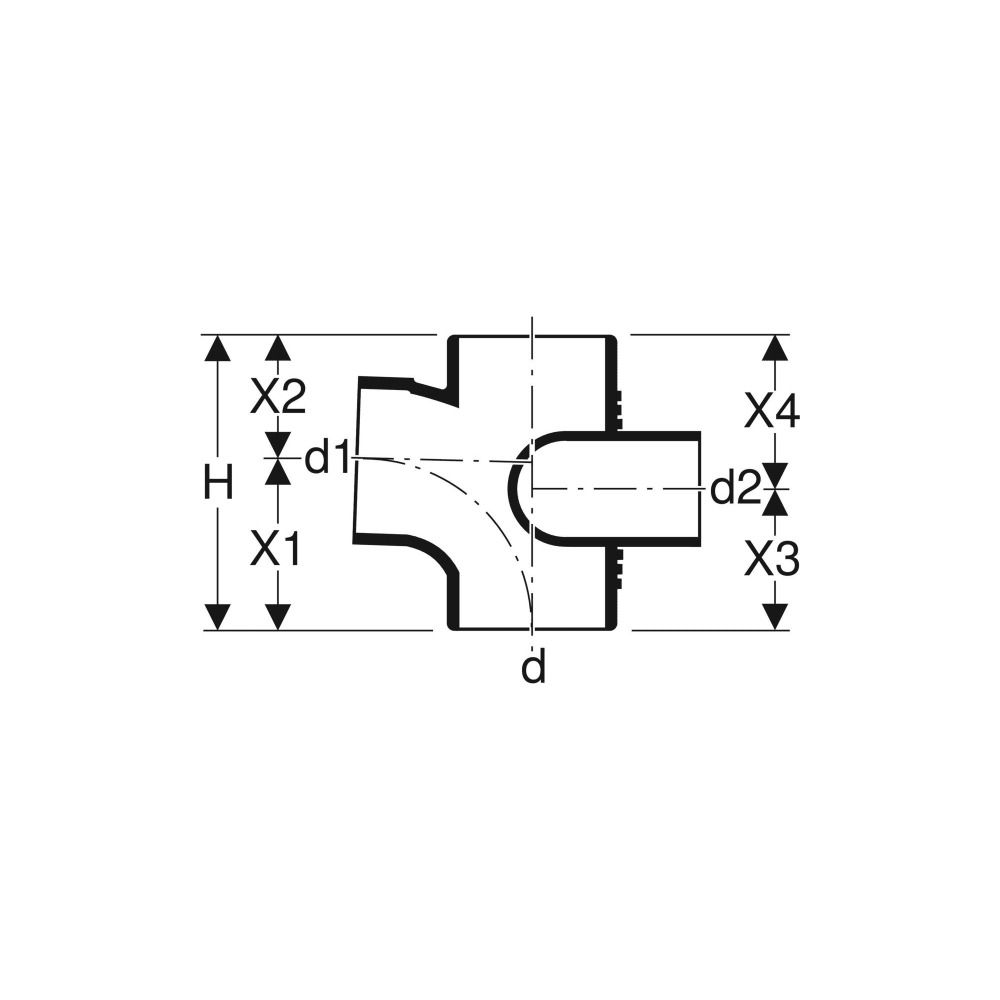

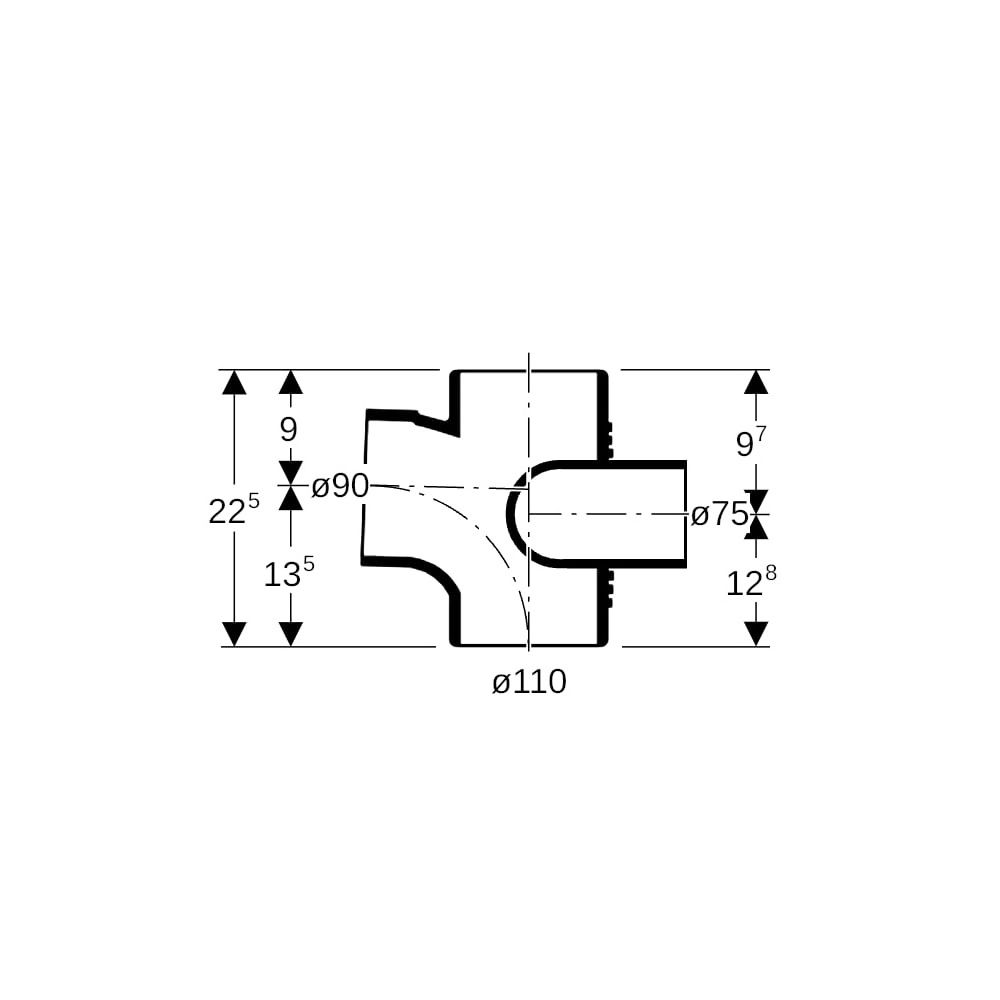

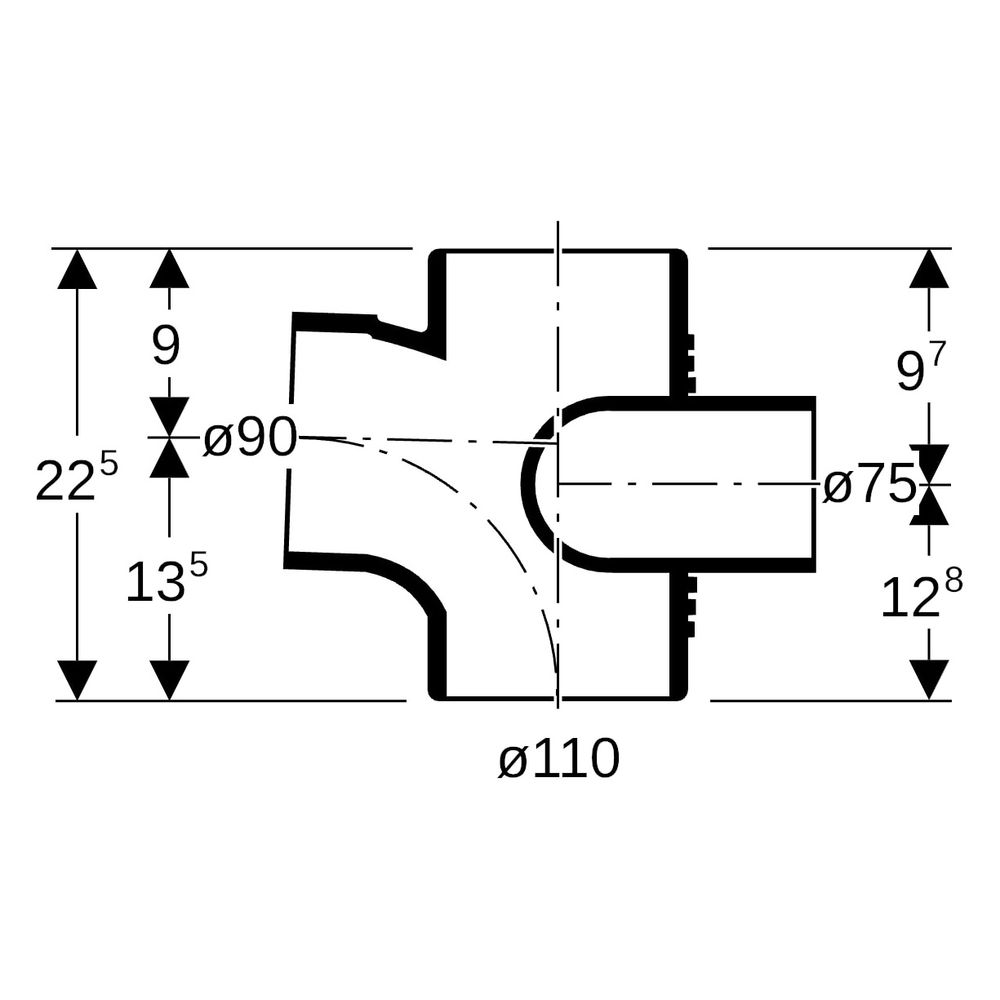

Technische Daten

• Winkel: 88,5 °
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 75 mm
• Außendurchmesser Anschluss 3: 90 mm

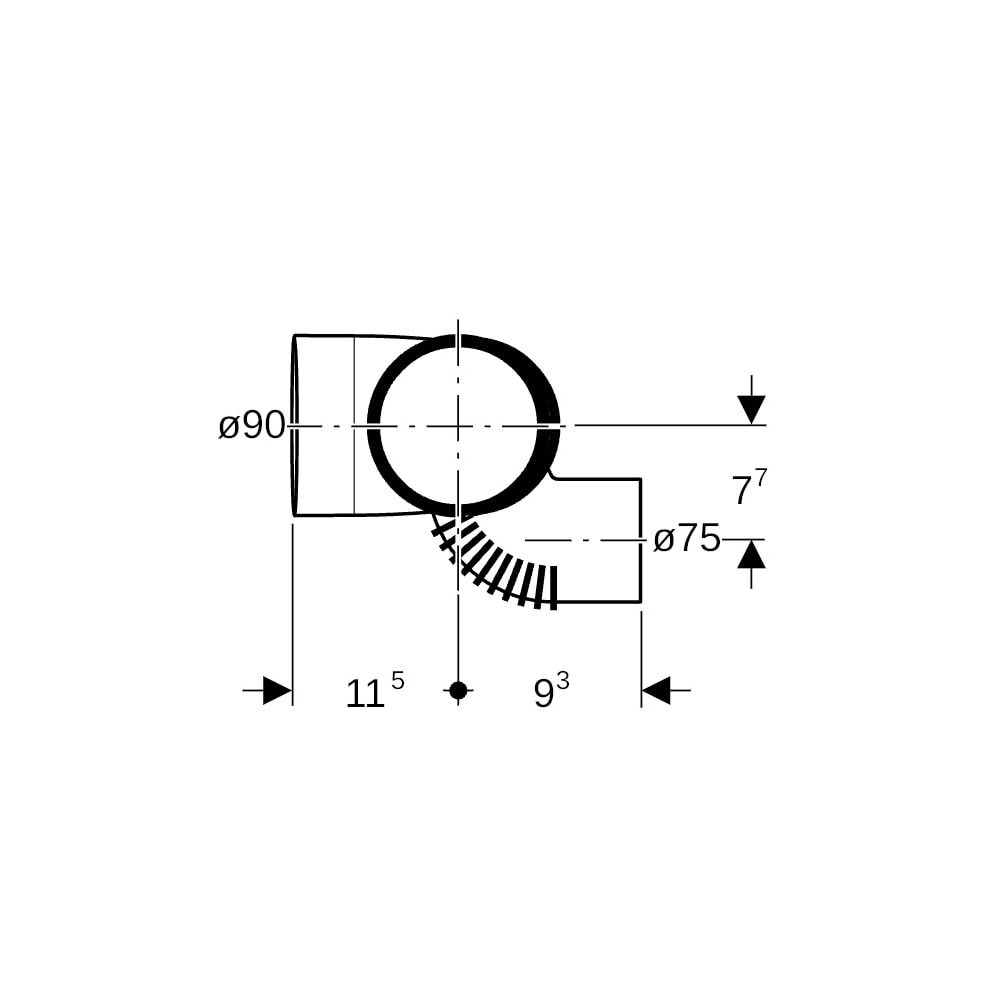

• Ausladung: 7,7 cm
• Höhe: 22,5 cm
• Werkstoff: PE-S2
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Die hochwertige Verarbeitung aus Polyethylen sorgt für eine zuverlässige Integration in das Entwässerungssystem. Mit einem Winkel von 88,5 Grad und den spezifischen Anschlussdurchmessern von 110 mm, 90 mm sowie 75 mm unterstützt das Bauteil eine präzise Leitungsführung. Die Ausführung mit Innenradius und die Materialeigenschaften des PE-S2 ermöglichen eine langlebige und schalloptimierte Lösung für moderne Gebäudeentwässerungen.
