Beschreibung
Geberit PE Doppelanschlussbogen 90 Grad für Manschette D 75mm, D1 56mm, ID 50mm
Dieser Doppelanschlussbogen aus PE-HD dient der Gebäudeentwässerung und ist für den Einsatz mit Manschetten konzipiert. Das Formstück eignet sich für den Anschluss von Waschtischen, Urinalen sowie Bidets.
Robuste Entwässerungstechnik
Der aus PE-80 gefertigte Bogen ist zugfest konstruiert und auf die Anforderungen von Entwässerungssystemen abgestimmt. Mit einem Winkel von 90 Grad und der Ausführung als Y-Stück ermöglicht das Bauteil eine präzise Leitungsführung. Die Installation erfolgt über Kunststoffschweißenden, die eine dauerhafte Verbindung innerhalb des Systems unterstützen. Das Material ist in Schwarz ausgeführt und weist eine unbehandelte Oberfläche auf.

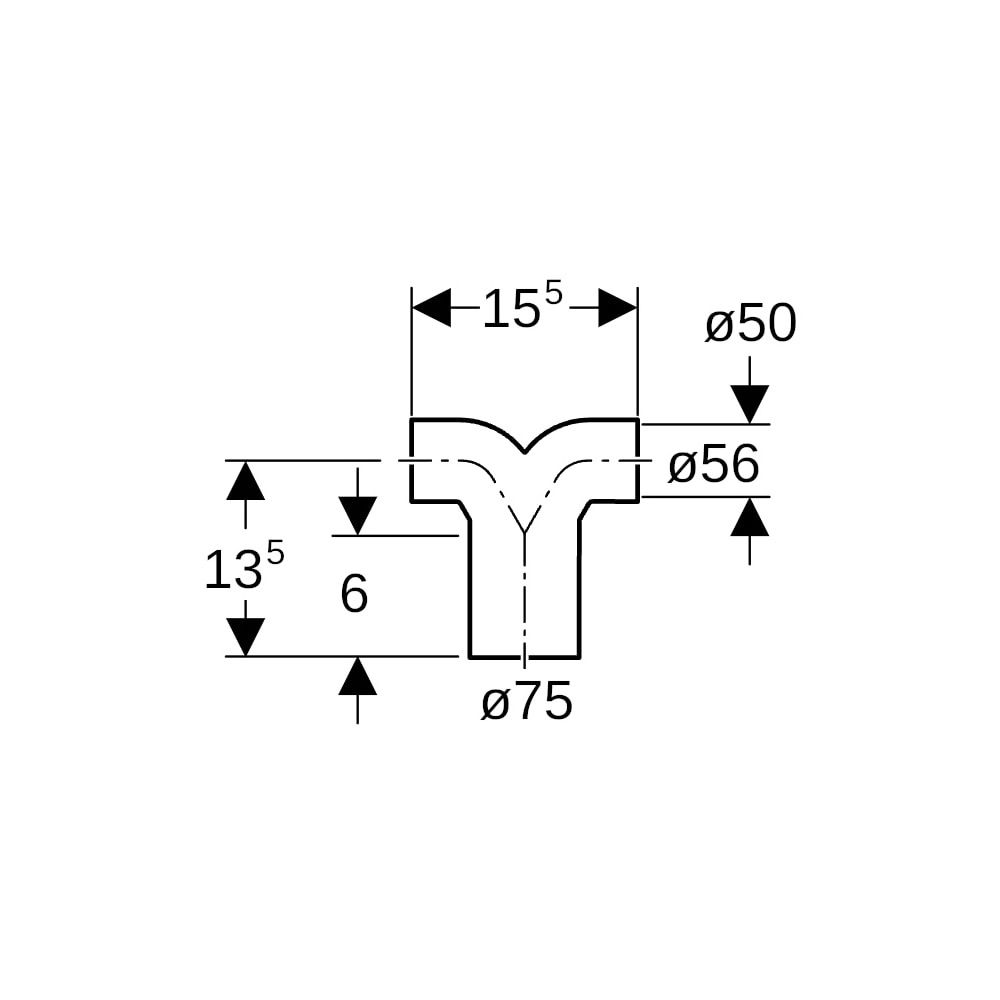

Technische Daten
- Werkstoff: PE-HD (PE-80)
- Winkel: 90 °
- Außendurchmesser Anschluss 1: 75 mm
- Außendurchmesser Anschluss 2: 56 mm
- Innendurchmesser: 50 mm
- Ausladung: 15,5 cm
- Höhe: 13,5 cm
- Max. Kürzung: 6 cm
Das Formstück unterstützt eine effiziente Entwässerung durch seine passgenaue Geometrie. Die Kombination aus 75 mm und 56 mm Außendurchmesser sowie die 90-Grad-Winkelführung ermöglichen eine flexible Anpassung an die baulichen Gegebenheiten bei der Installation von Waschtischen, Urinalen oder Bidets.
Technische Daten
| Hersteller-Warengruppe | Gebäudeentwässerungssystem |
| Hersteller-Produktgruppe | PE-Formstücke |
| Hersteller-Artikelnummer | 365472161 |
| Hersteller | Geberit |
| Anschluss 1 | Kunststoffschweißende |
| Anschluss 2 | Kunststoffschweißende |
| Anschluss 3 | Kunststoffschweißende |
| Artikelnummer | GEBERIT-365472161 |
| Ausführung | Y-Stück |
| EAN-13 | 4025416027423 |
| Fließende Ausführung (mit Innenradius) | nein |
| Gewicht | 0,15 kg |
| Hauptfarbe Fitting | schwarz |
| Länge Anschluss 1 | 135 |
| Länge Anschluss 2 | 77,5 |
| Länge Anschluss 3 | 77,5 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 70 |
| Nenndurchmesser Anschluss 2 | DN 70 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 75 |
| Rohraußendurchmesser Anschluss 2 | 56 |
| Rohraußendurchmesser Anschluss 3 | 56 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyethylen (PE) |
| Werkstoff des Anschlusses 2 | Polyethylen (PE) |
| Werkstoff des Anschlusses 3 | Polyethylen (PE) |
| Werkstoffgüte Anschluss 1 | PE-80 |
| Werkstoffgüte Anschluss 2 | PE-80 |
| Werkstoffgüte Anschluss 3 | PE-80 |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
