Geberit Silent-Pro Schachtbogenabzweig 87,5 Grad rechts D 110mm, D1 75mm, D2 110mm

Der Geberit Silent-Pro Schachtbogenabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück zeichnet sich durch eine hochschalldämmende Konstruktion und einen integrierten Innenradius aus, der einen strömungsgünstigen Übergang innerhalb des Entwässerungssystems sicherstellt.

Optimierte Entwässerungstechnik

Das aus PP-MX gefertigte Bauteil ist speziell auf die Anforderungen moderner Gebäudeentwässerungssysteme abgestimmt. Durch die robuste Materialwahl und die präzise Fertigung bietet das Formstück eine hohe Beständigkeit. Die Ausführung mit Innenradius unterstützt einen reibungslosen Abfluss innerhalb des Rohrsystems, während die integrierte EPDM-Dichtung eine sichere Verbindung der Anschlüsse ermöglicht.

Montage und Anwendung

Der Abzweig ist für eine fachgerechte Installation in Abwassersystemen vorgesehen und lässt sich in einem Temperaturbereich von -10 bis +40 °C verarbeiten. Dank der systemgebundenen Konstruktion fügt sich das Element nahtlos in bestehende Silent-Pro Installationen ein.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 87,5 °
• Nennweite: DN 100 / 70 / 100

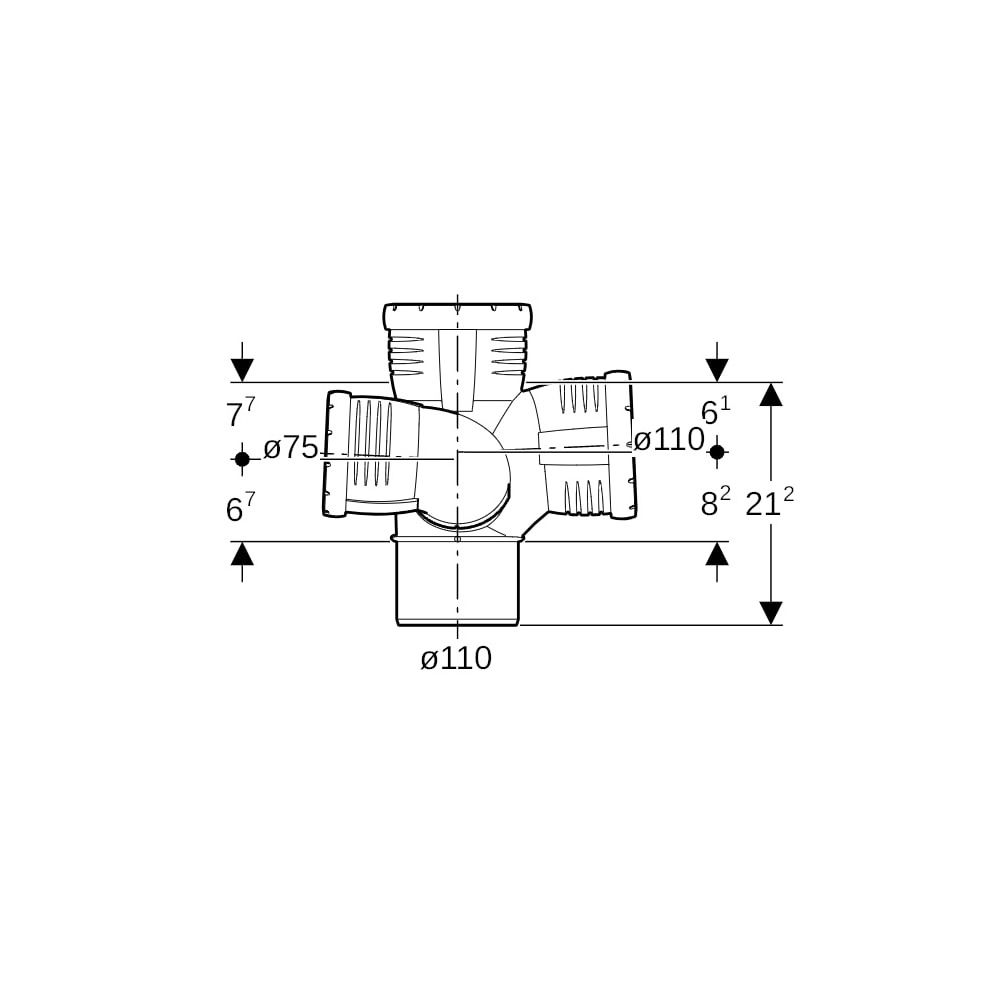

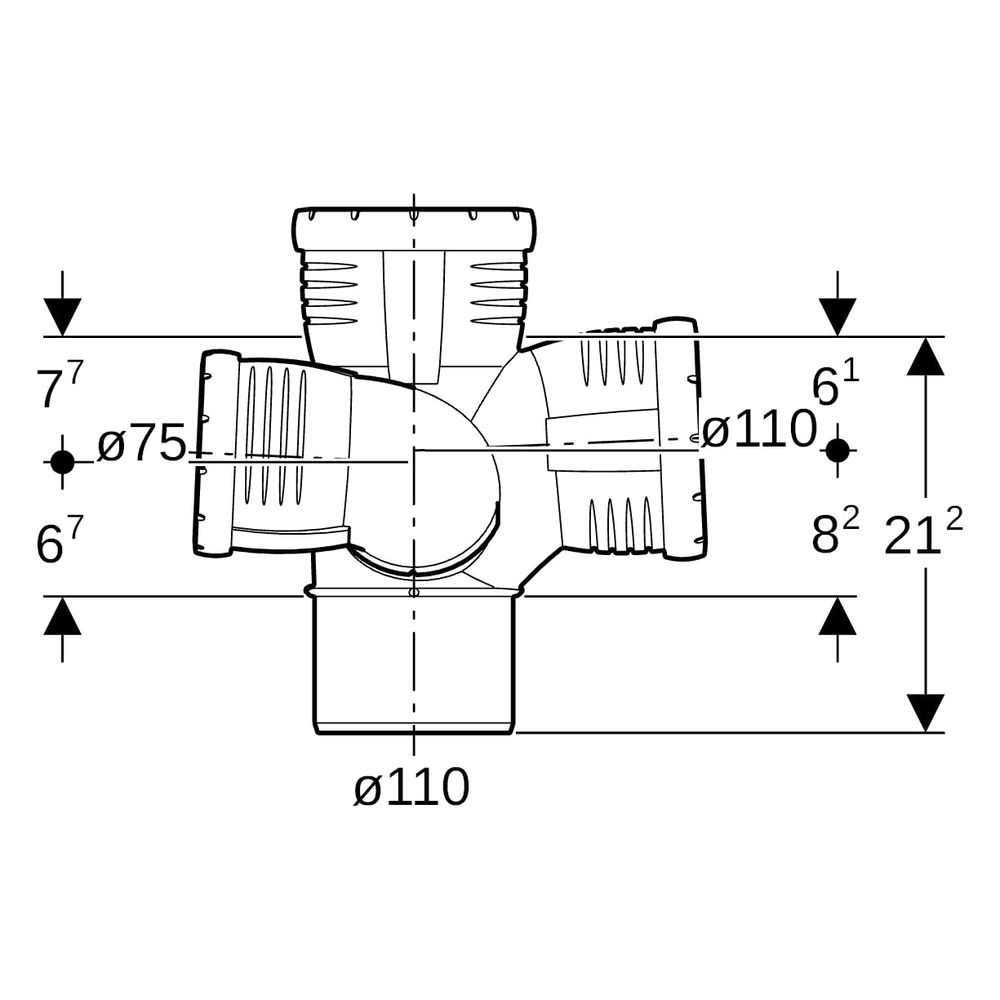

• Außendurchmesser: 110 mm / 75 mm / 110 mm
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)
• Höhe: 21,2 cm

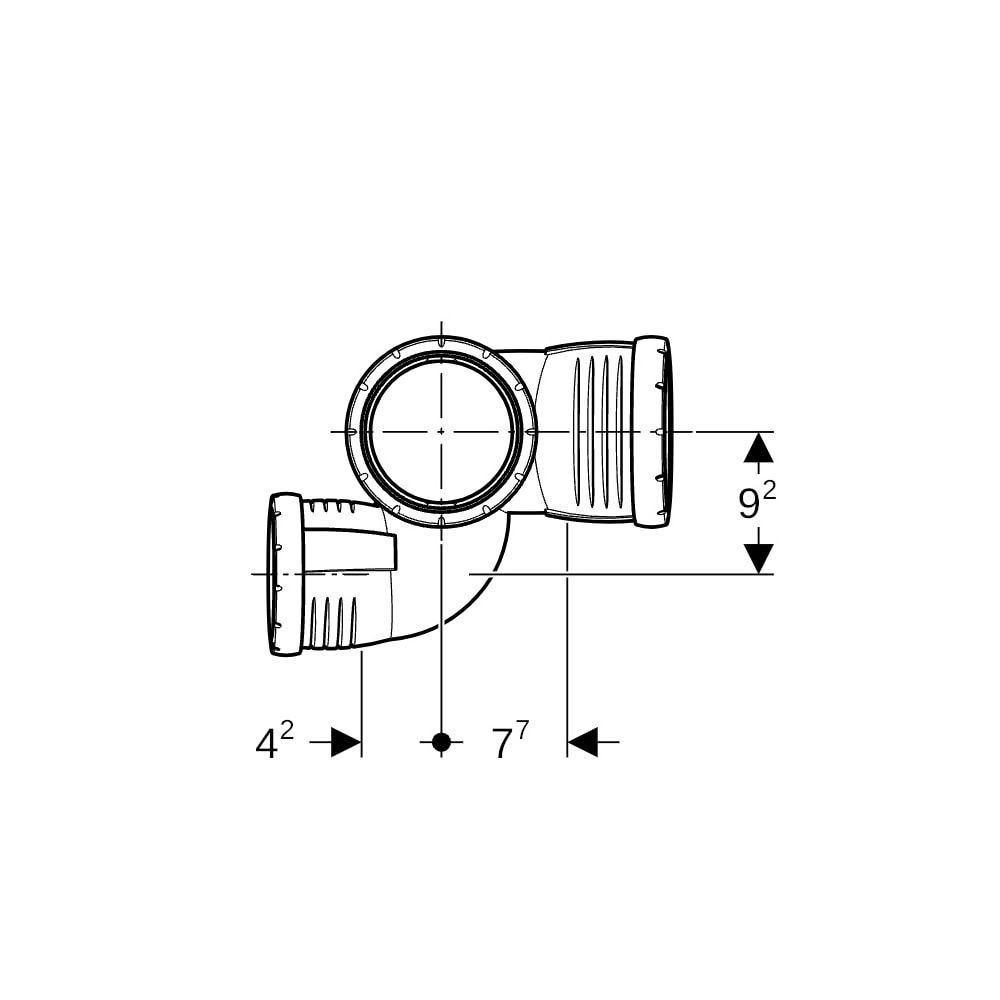

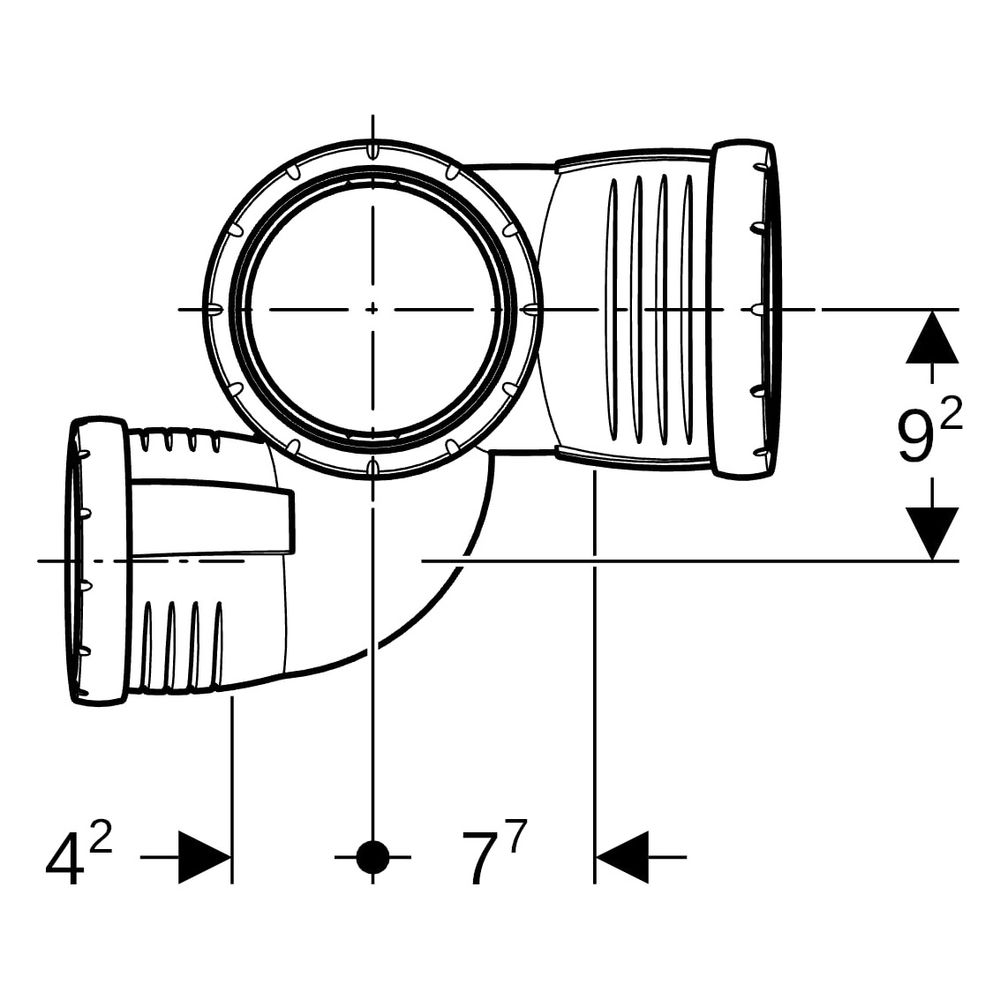

• Teilmaß: 9,2 cm
• Dichtungsmaterial: EPDM

Die Verwendung dieses Schachtbogenabzweigs unterstützt die Einhaltung strenger Schallschutzvorgaben bei der Abwasserableitung. Mit einer Nennweite von DN 100/70/100 und einem Winkel von 87,5° bietet das Bauteil eine präzise Lösung für komplexe Leitungsführungen. Die Kombination aus langlebigem PP-MX Material und der strömungsoptimierten Innengeometrie sorgt für eine zuverlässige Funktion in der Gebäudeentwässerung.
