Geberit Mapress Schrägsitz-Absperrventil Außendurchmesser 22mm, 10 bar
Das Schrägsitz-Absperrventil aus bleifreiem Rotguss ermöglicht eine zuverlässige Durchflussregulierung in Trinkwasser-, Heizungs- und Kühlsystemen. Die robuste Armatur ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und zeichnet sich durch eine wartungsfreie Spindelabdichtung aus. Dank des integrierten Pressindikators lässt sich die fachgerechte Verpressung bei der Montage sicher überprüfen.
Zuverlässige Absperrung im System
Das Ventil ist für den Einsatz in Trinkwasserinstallationen sowie in Kühl- und Heizungskreisläufen konzipiert. Der Ventilkörper aus hochwertigem, bleifreiem Rotguss sorgt für eine hohe Langlebigkeit. Die Konstruktion umfasst ein vollständig durchströmtes Oberteil sowie eine selbstfettende Lippendichtung aus EPDM, die einen dauerhaften Betrieb ohne manuelle Wartung der Spindelabdichtung ermöglicht. Ein verschlossener Anschluss für ein Entleerventil ist vorhanden.
Montage und Anwendung
Die Installation erfolgt über zwei Pressmuffen, die für einen Rohraußendurchmesser von 22 mm ausgelegt sind. Die Bedienung des Ventils erfolgt komfortabel über ein Handrad. Durch die Materialwahl und die technische Ausführung ist das Bauteil für den Einsatz mit Trinkwasser sowie für Kühl- und Heizungswasser, auch mit Frostschutzmitteln, geeignet.
Das Schrägsitz-Absperrventil bietet eine langlebige Lösung für die präzise Durchflusssteuerung in Versorgungssystemen. Mit einer Nennweite von DN 20 und einer Druckstufe von PN 10 ist es für anspruchsvolle Anwendungen ausgelegt. Die Kombination aus korrosionsbeständigem Rotguss und der wartungsfreien EPDM-Dichtung stellt eine hohe Betriebssicherheit im Temperaturbereich von 0 bis 95 °C sicher.
Technische Daten
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm
- Druckstufe: PN 10
- Betriebstemperatur: 0–95 °C
- Werkstoff: Bleifreier Rotguss
- Anschlussart: Pressmuffe
- Dichtungsmaterial: EPDM

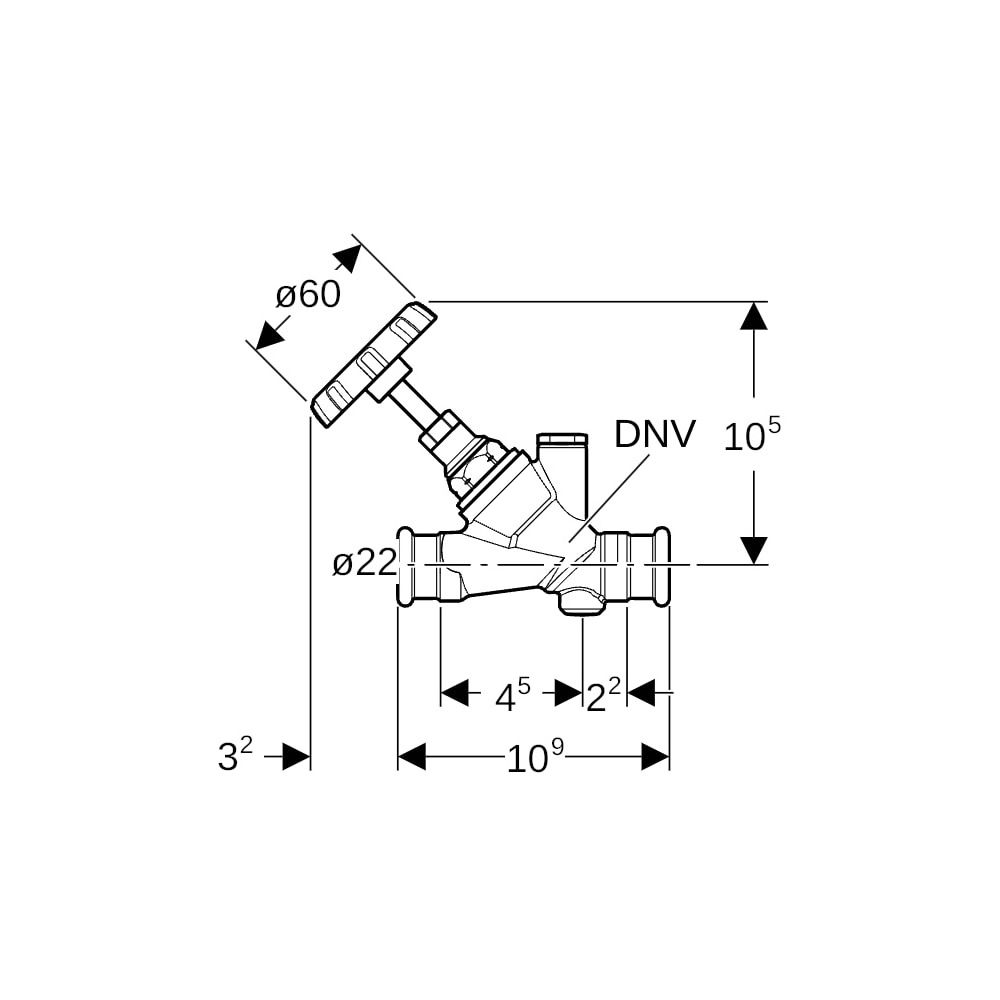

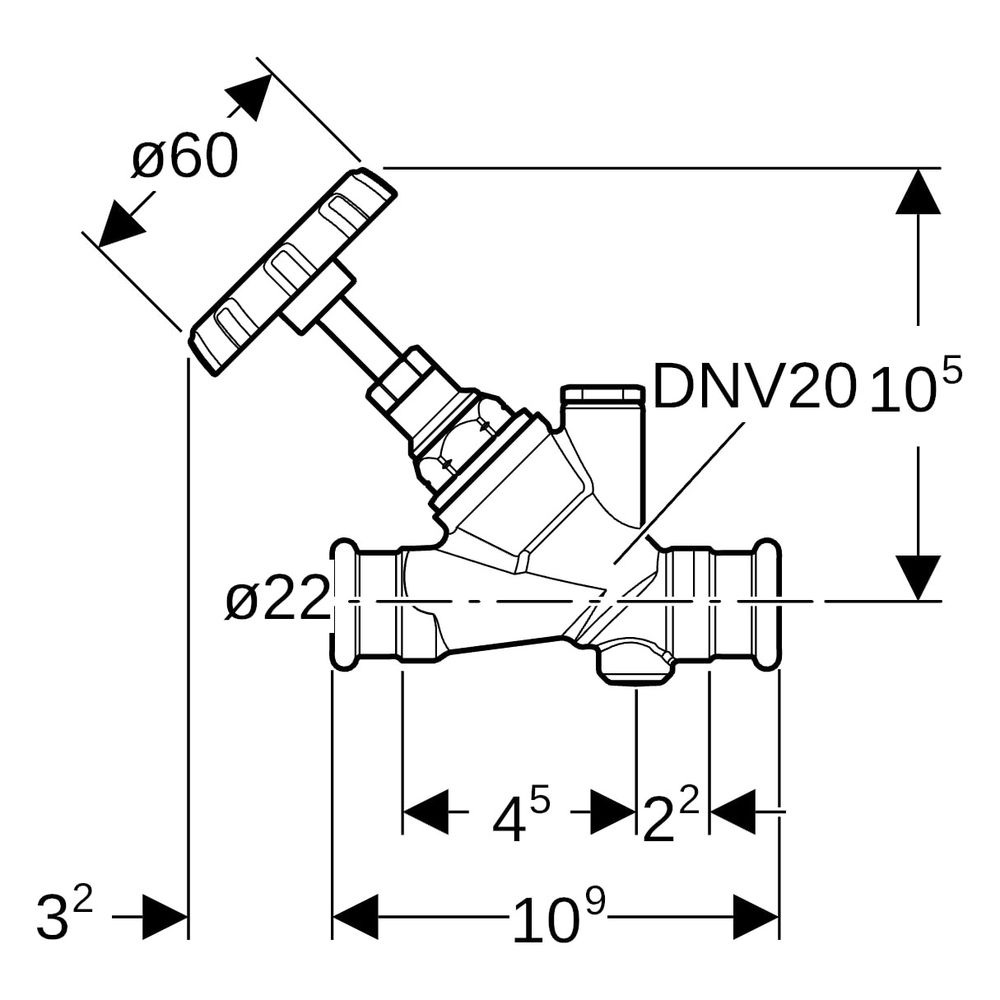

- Länge: 10,9 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 94884 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 22 |
| Arbeitslänge Anschluss 2 | 45 |
| Artikelnummer | GEBERIT-94884 |
| Ausführung des Ventils | entlasteter Ventil |
| Balgventil | nein |
| Bedienung | Handrad |
| Dichtung | Gummi |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4024723948841 |
| Federschließend (NC) | nein |
| Federöffnend (NO) | nein |
| Freistrom | nein |
| Geeignet für Dampf | ja |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | ja |
| Gewicht | 0,604 kg |
| Konturcode | M |
| Kopfstücktyp | geschraubt |
| Länge Anschluss 1 | 54,5 |
| Länge Anschluss 2 | 54,5 |
| Länge Handgriff/Durchmesser Handrad | 60 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Entleerungsventil | nein |
| Mit Rückstromsicherung | nein |
| Mit Standanzeiger | nein |
| Nennbaugröße | DIN |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Rechtwinklige Ausführung | nein |
| Rohraußendurchmesser alle Anschlüsse | 22 |
| Selbstverschließend | nein |
| Trinkwasserkonform nach UBA | Ja |
| Ventilwinkel | 90 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte des Gehäuses | CuSn4Zn2PS |
| Winkel der Spindel | 90 |
| WEEE-Nr. | DE53108643 |
