Beschreibung
Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe LABS-frei, D 22mm, DN 20
Dieser Edelstahl-Flansch mit Pressmuffe ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 ist LABS-frei und für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet.
Zuverlässige Verbindungstechnik
Der Flansch entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste mit Standarddichtfläche. Für eine hohe Betriebssicherheit sorgt der integrierte Dichtring aus schwarzem CIIR sowie die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist. Dies ermöglicht eine schnelle visuelle Kontrolle während der Montage. Die Konstruktion ist zugfest ausgelegt und für den Einsatz in Systemen mit einem Nenndruck von PN 10/16 konzipiert.
Technische Daten
- Werkstoff: Edelstahl 1.4401
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm

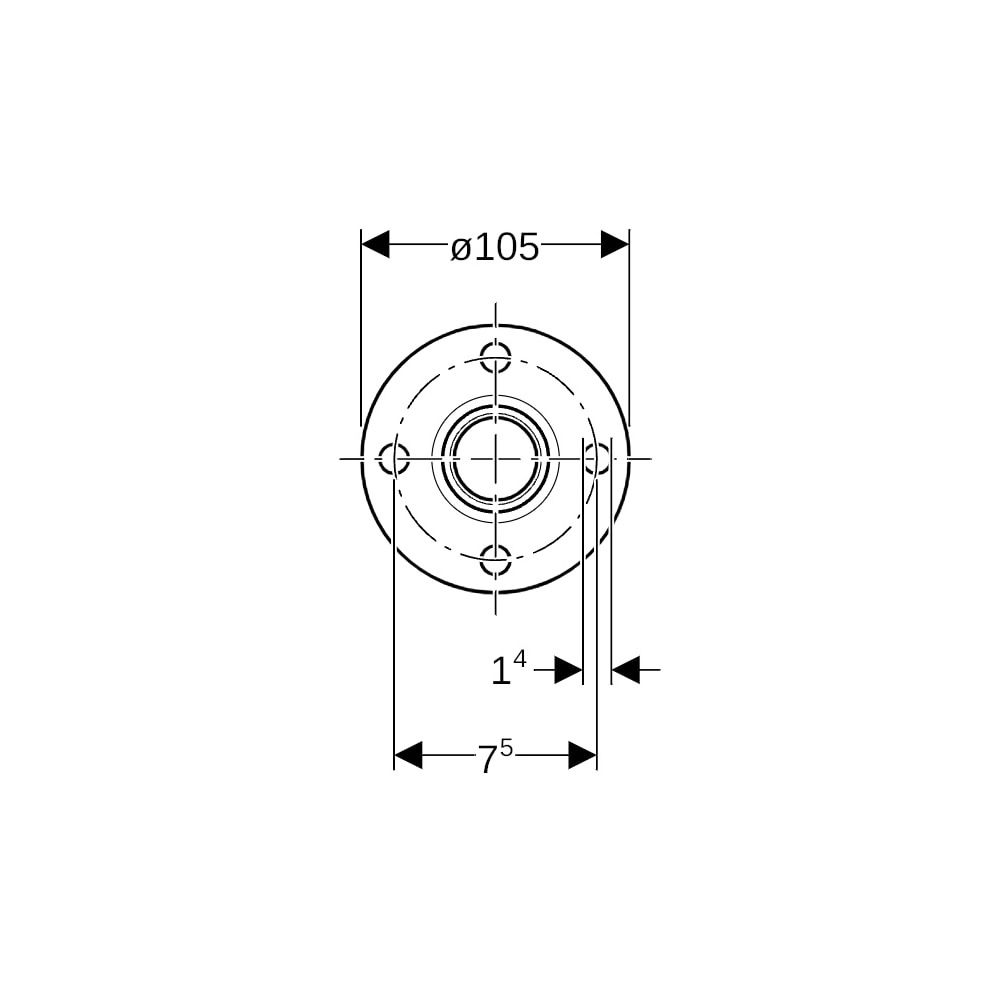

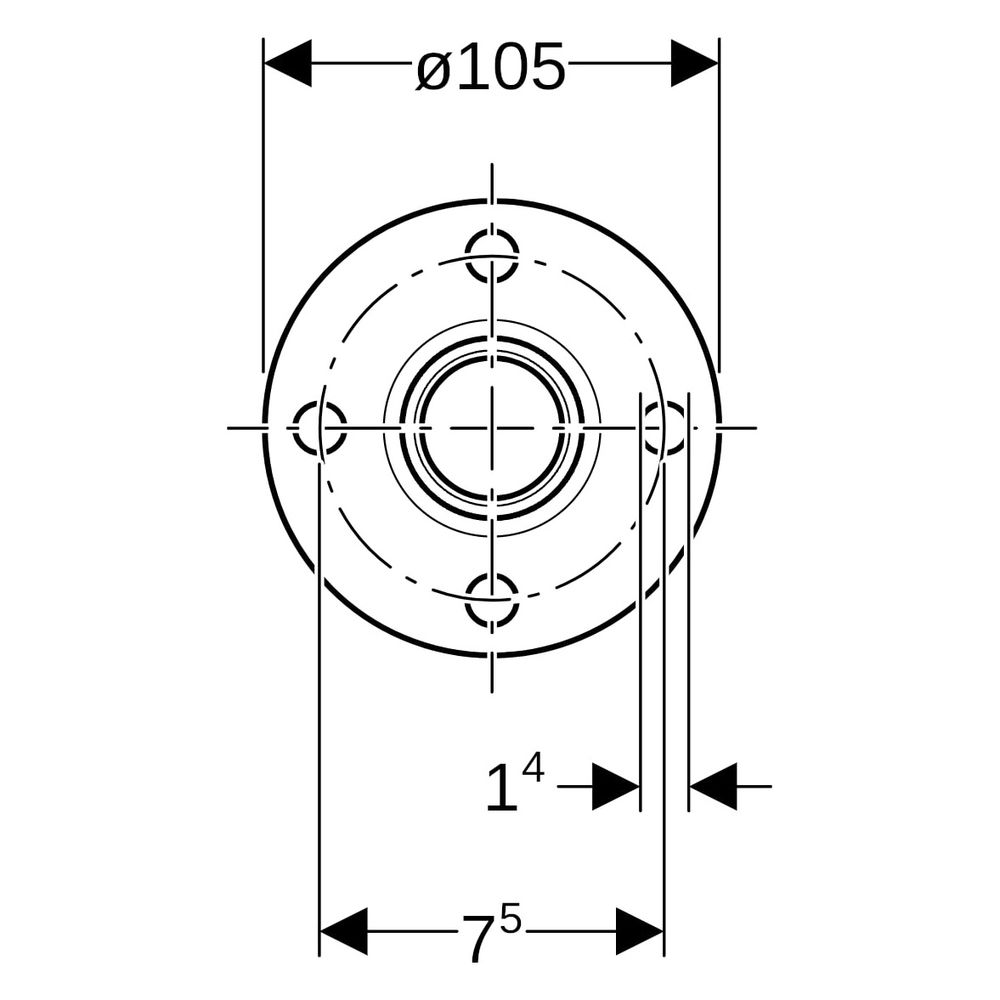

- Flansch-Lochkreisdurchmesser: 75 mm
- Anzahl Schrauben: 4
- Dichtungsmaterial: CIIR
- Druckstufe: PN 10/16

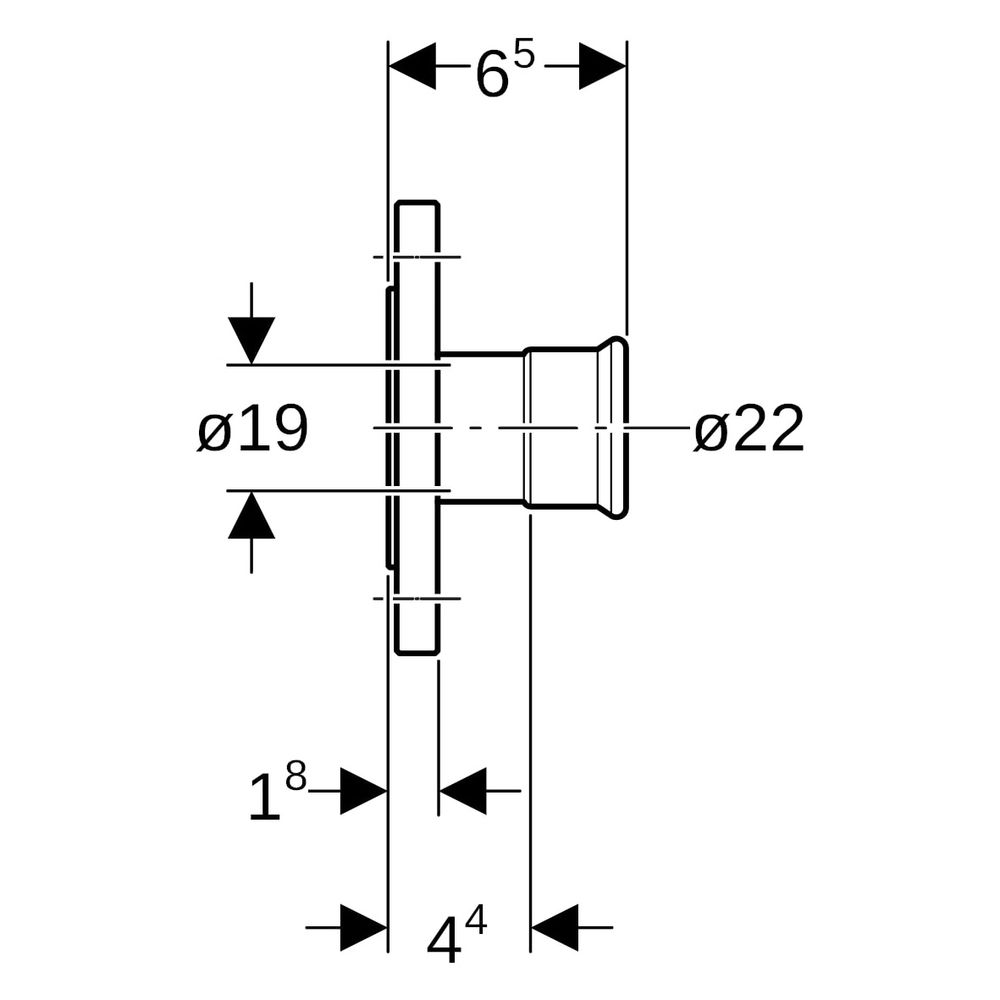

- Länge: 6,5 cm
Die Kombination aus robuster Edelstahl-Qualität und präziser Pressmuffen-Technik bietet eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Mit einer Nennweite von DN 20 und einem Rohraußendurchmesser von 22 mm ist das Bauteil optimal auf gängige Installationsstandards abgestimmt. Die Eignung für Trinkwasser und die LABS-freie Ausführung unterstreichen die vielseitige Einsetzbarkeit in unterschiedlichen industriellen und gebäudetechnischen Umgebungen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Edelstahl |
| Hersteller-Artikelnummer | 83714 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 44 |
| Artikelnummer | GEBERIT-83714 |
| EAN-13 | 4024723837145 |
| EPD Nummer | GEB_EPD_8914347147 |
| Form | gerade |
| Gewicht | 1,097 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 65 |
| Länge Anschluss 1 | 47 |
| Länge Anschluss 2 | 18 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 105 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoffgüte Anschluss 1 | Edelstahl 316 (1.4401) |
| Werkstoffgüte Anschluss 2 | Edelstahl 316 (1.4401) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
