Beschreibung
Geberit Mepla Kugelhahn mit Betätigungshebel, Ms CW617N, D 32mm, PN 10 bar
Dieser Kugelhahn aus Messing der Serie Mepla ermöglicht eine zuverlässige Absperrung in Versorgungsleitungen für Kühl- und Heizungswasser. Die Armatur zeichnet sich durch eine robuste Konstruktion mit Volldurchgang aus und ist für den Einsatz in Systemen mit und ohne Frostschutzmittel geeignet. Dank der EPDM-Dichtung und der Trinkwasserkonformität nach UBA ist das Bauteil vielseitig in der Haustechnik einsetzbar.
Robuste Konstruktion und Bedienung
Der Kugelhahn verfügt über einen Grundkörper aus Messing CW617N und eine Kugel aus PPSU, die für eine vollständig durchströmte Geometrie sorgt. Die Bedienung erfolgt über einen Betätigungshebel, der mittels Schraube befestigt ist. Ein besonderes Merkmal ist die Eigenschaft unverpresst undicht, die eine einfache Kontrolle während der Montage ermöglicht. Das Oberteil der Armatur ist bei Bedarf austauschbar, was die Wartungsfreundlichkeit erhöht.
Die Armatur ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und deckt einen Temperaturbereich von 0 bis 80 °C ab. Mit einem Rohraußendurchmesser von 32 mm und einer Nennweite von DN 25 ist der Kugelhahn präzise auf gängige Installationsstandards abgestimmt. Die Kombination aus hochwertigen Materialien wie EPDM für die Spindeldichtung und der bewährten Gehäusekonstruktion stellt eine langlebige Lösung für anspruchsvolle Installationsumgebungen dar.

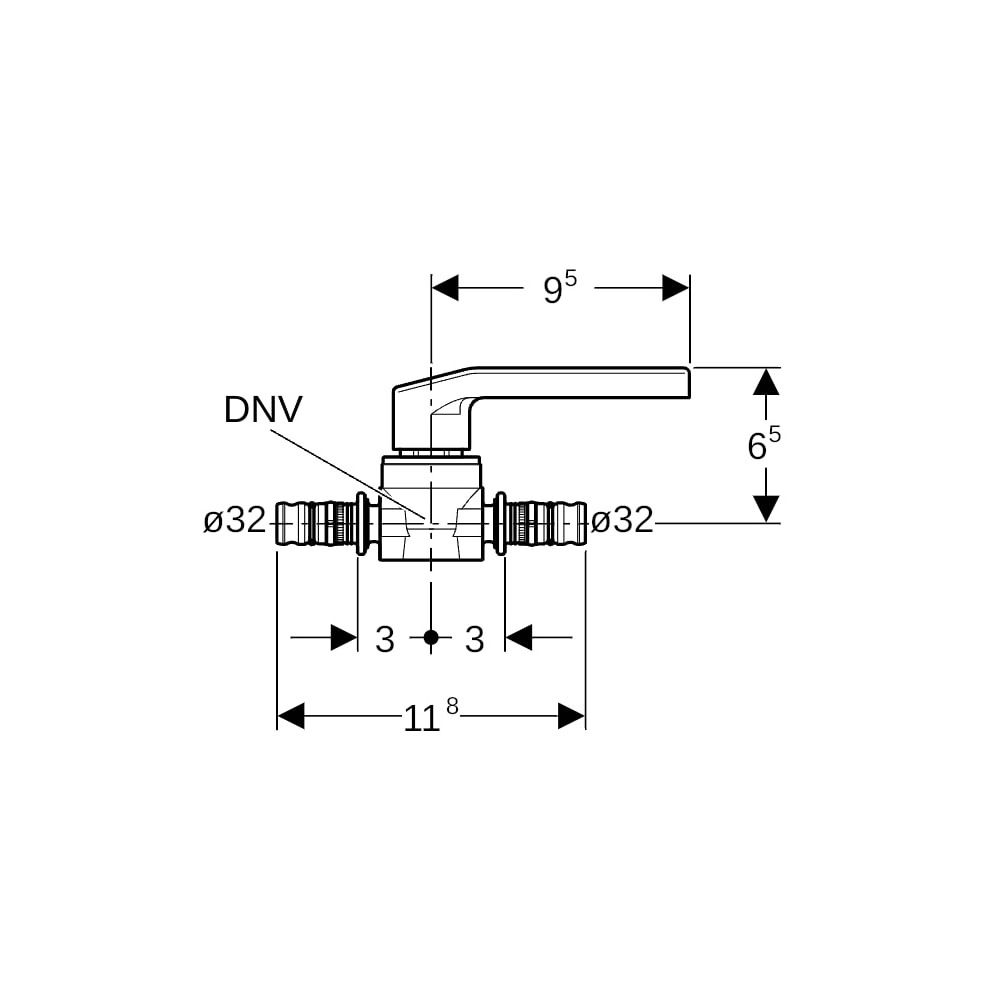

Technische Daten
- Werkstoff: Messing CW617N
- Rohraußendurchmesser: 32 mm
- Nennweite: DN 25
- Druckstufe: PN 10
- Betriebstemperatur: 0–80 °C
- Kvs-Wert: 87
- Länge: 11,8 cm
- Z-Maß: 3 cm
Der Kugelhahn überzeugt durch seine robuste Bauweise aus Messing CW617N und die Eignung für Kühl- und Heizungswasser. Mit einem Betriebsdruck von PN 10, einem Rohraußendurchmesser von 32 mm und der Trinkwasserkonformität nach UBA bietet er eine zuverlässige Lösung für professionelle Installationen. Die einfache Bedienung über den Handgriff sowie die wartungsfreundliche Konstruktion mit austauschbarem Oberteil machen ihn zu einer effizienten Komponente in der Haustechnik.
Lieferumfang
- 1x Kugelhahn
- 1x Set Farbmarkierungen (rot, blau, grün)
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 614061002 |
| Hersteller | Geberit |
| Arbeitslänge Anschluss 1 | 30 |
| Arbeitslänge Anschluss 2 | 30 |
| Artikelnummer | GEBERIT-614061002 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 4025416437918 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,467 kg |
| Höhe Handgriff | 65 |
| Kvs-Wert | 87 |
| Länge Anschluss 1 | 29 |
| Länge Anschluss 2 | 29 |
| Länge Handgriff | 95 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Trinkwasserkonform nach UBA | Ja |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
