Geberit UP-Kugelhahn mit Befestigung CuSn4Zn2PS, Rp 1/2", PN 10 bar, 616042001
Dieser Unterputz-Kugelhahn von Geberit ermöglicht eine zuverlässige Absperrung in Trinkwasser-, Heizungs- und Kühlsystemen. Die Armatur besteht aus Rotguss beziehungsweise bleifreier Siliziumbronze und ist für einen Betriebsdruck von bis zu 10 bar ausgelegt.
Funktion und Aufbau
Die Armatur ist als Volldurchgang ausgeführt, wodurch Kugel und Grundkörper vollständig durchströmt werden. Dies minimiert Druckverluste im System. Für eine einfache Wartung ist das Oberteil inklusive Kugel und Dichtungen austauschbar. Die integrierte EPP-Dämmung mit einer Stärke von 10 mm sorgt für eine effiziente thermische Isolierung.
Montage und Anwendung
Der Kugelhahn ist für den Unterputz-Einbau konzipiert und verfügt über Befestigungspunkte für einen Lochkreis von 60 mm. Die Bedienung erfolgt über eine Unterputz-Drehbetätigung. Dank der Materialwahl und der EPDM-Dichtungen ist das Bauteil für Trinkwasseranwendungen geeignet und hält Medientemperaturen von 0 bis 90 °C stand.
Technische Daten
- Nennweite: 15
- Anschluss: Rp 1/2 Zoll
- Druckstufe: PN 10 bar
- Betriebstemperatur: 0 bis 90 °C
- Werkstoff: Rotguss / Siliziumbronze
- Dämmstärke: 10 mm
- Kvs-Wert: 15,5

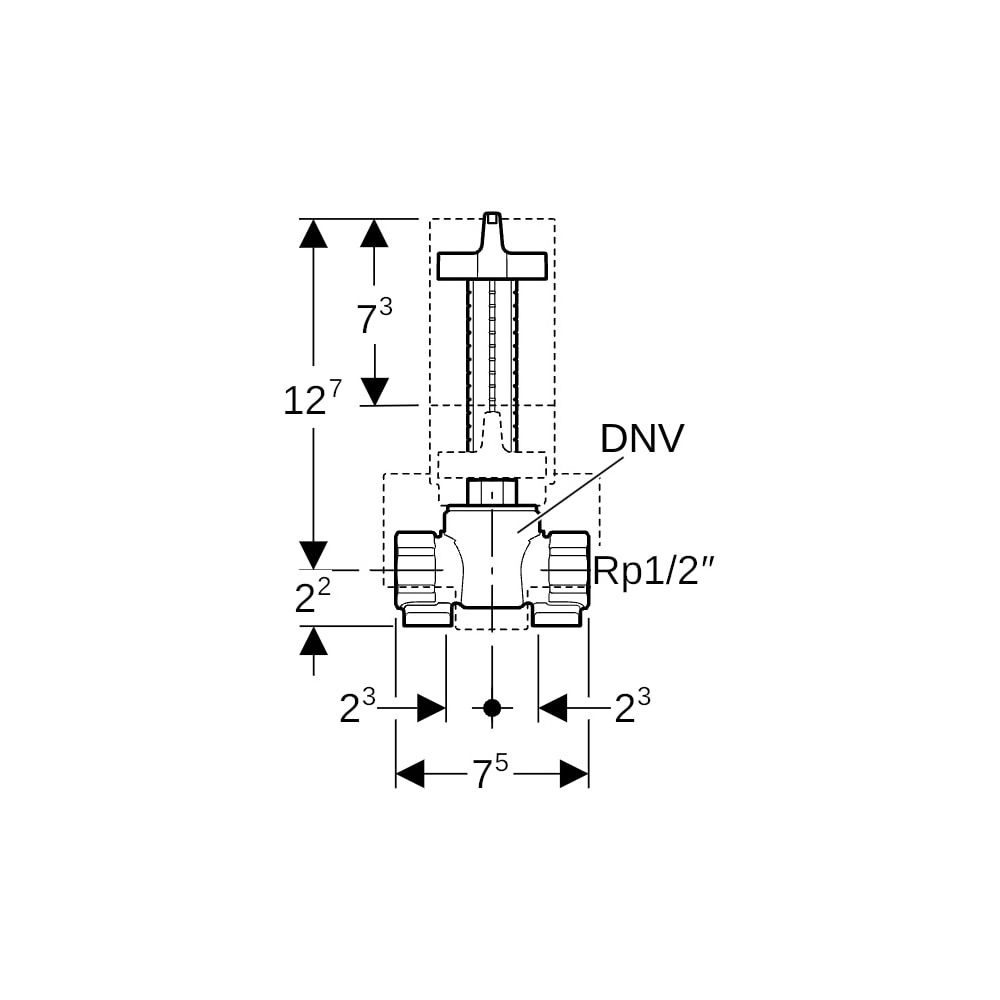

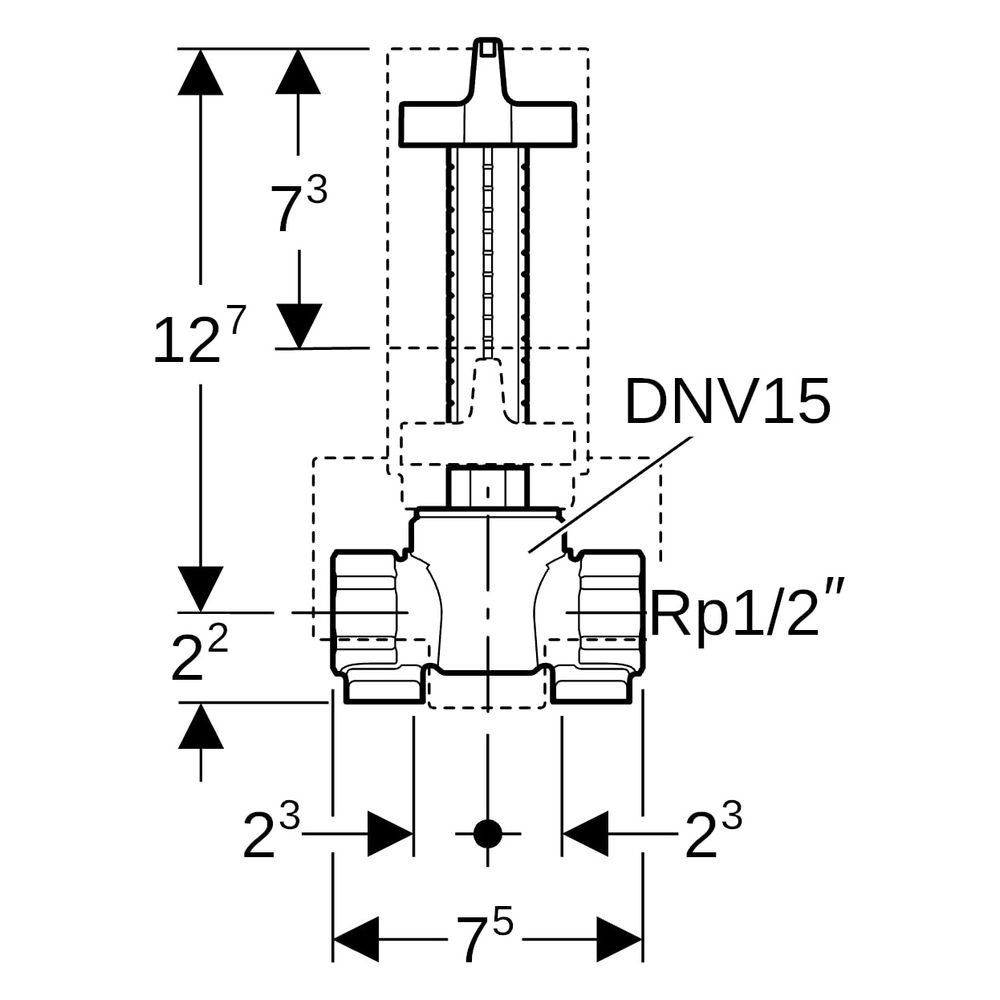

- Länge: 7,5 cm
Durch die Kombination aus hochwertigen Materialien und der durchdachten Unterputz-Konstruktion bietet dieser Kugelhahn eine langlebige Lösung für die Absperrung in der Haustechnik. Mit einem Nenndurchmesser von 15 und einem Kvs-Wert von 15,5 eignet sich die Armatur ideal für den Einsatz in Trinkwasser- sowie Heizungsinstallationen. Die integrierte Dämmung und die einfache Austauschbarkeit der Funktionsteile unterstützen einen effizienten und wartungsfreundlichen Betrieb.
Lieferumfang
- 1x Geberit UP-Kugelhahn
- 1x Spindelverlängerung
- 1x Bauschutz rund, kürzbar
- 1x Bauschutzstopfen mit Markierspitze
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 616042001 |
| Hersteller | Geberit |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 23 |
| Arbeitslänge Anschluss 2 | 23 |
| Artikelnummer | GEBERIT-616042001 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 4025416594543 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,623 kg |
| Höhe Handgriff | 127 |
| Kvs-Wert | 15,5 |
| Länge Anschluss 1 | 14,5 |
| Länge Anschluss 2 | 14,5 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | ja |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Trinkwasserkonform nach UBA | Ja |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Bronze |
| WEEE-Nr. | DE53108643 |
