Beschreibung

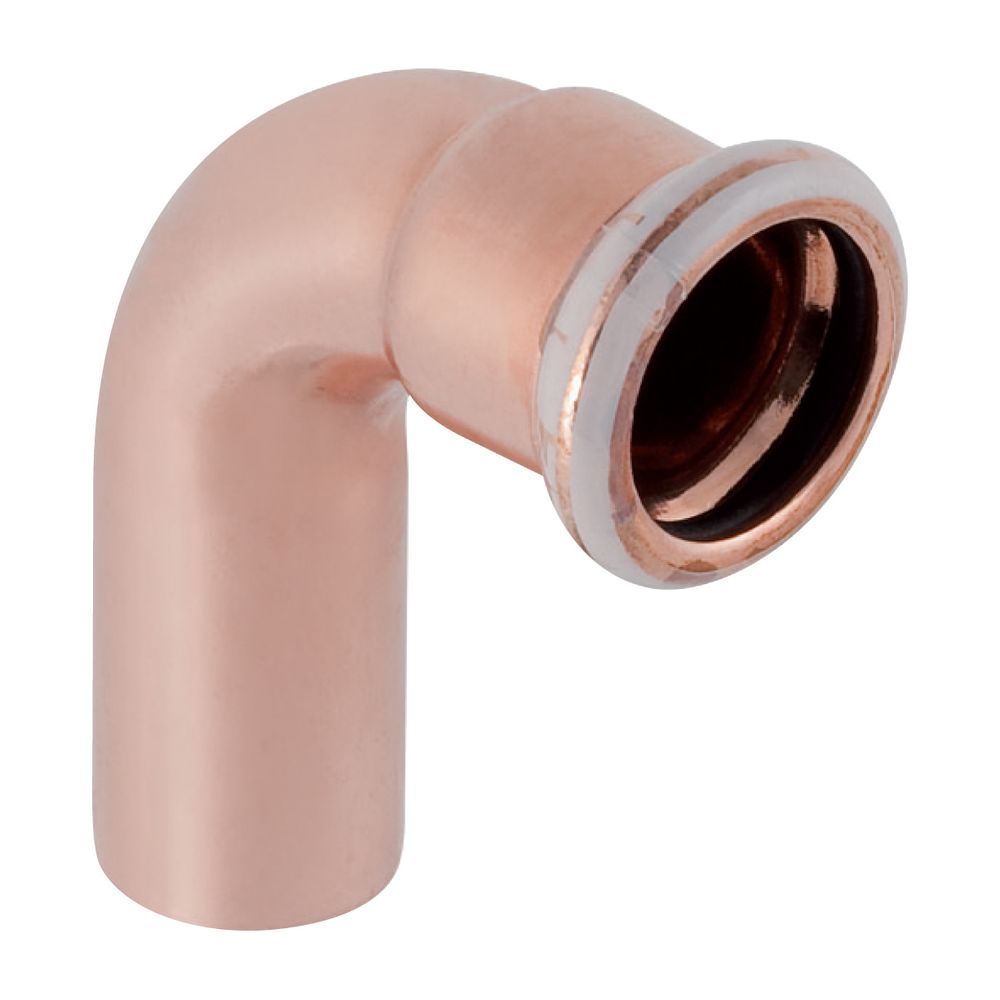

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 88,9mm
Dieser 90-Grad-Bogen aus Kupfer dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Formteil ist für Trinkwasseranwendungen konform gemäß UBA-Vorgaben und ermöglicht eine zugfeste Installation in entsprechenden Rohrleitungssystemen.
Robuste Materialqualität und Anwendung
Der Bogen besteht aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412. Die Verbindung erfolgt über ein Einschubende sowie eine Pressmuffe. Das Bauteil ist mit einem Dichtring aus EPDM ausgestattet, der eine zuverlässige Abdichtung im System sicherstellt. Ein integrierter Pressindikator unterstützt die fachgerechte Montage.
Technische Daten
- Werkstoff: Cu-DHP Kupfer (CW024A)
- Außendurchmesser: 88,9 mm
- Winkel: 90 °
- Nennweite: DN 80
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: EPDM

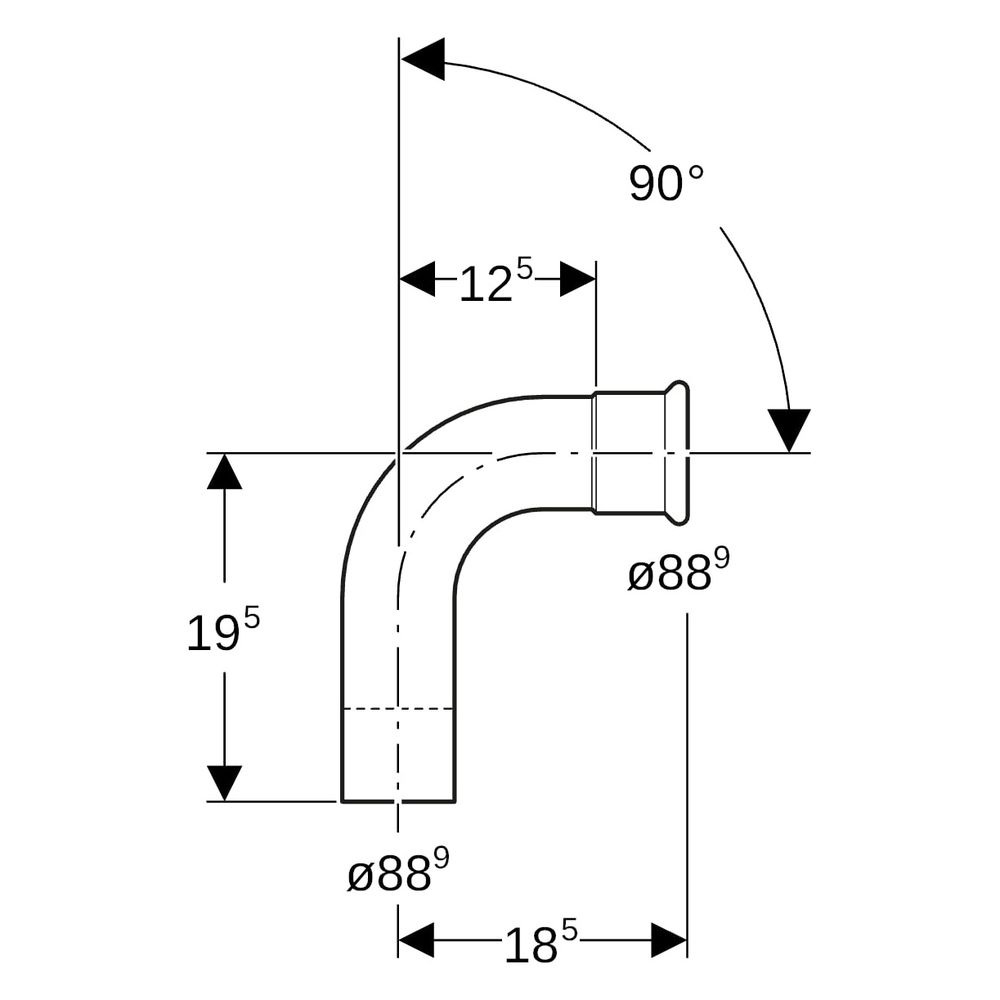

- Z-Maß: 12,5 cm
- Höhe: 19,5 cm
- Länge: 18,5 cm
Durch die präzise Fertigung und die Verwendung langlebiger Materialien bietet dieses Formteil eine hohe Betriebssicherheit in der Installationstechnik. Mit einem Außendurchmesser von 88,9 mm und der EPDM-Dichtung ist das Bauteil optimal auf die Anforderungen in der Trinkwasserversorgung abgestimmt. Die Kombination aus Einschubende und Pressmuffe ermöglicht eine effiziente Montage in DN 80 Systemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 60312 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 125 |
| Artikelnummer | GEBERIT-60312 |
| EAN-13 | 4024723603122 |
| Form | Bogen |
| Gewicht | 1,973 kg |
| Hauptfarbe Fitting | Kupfer |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 195 |
| Länge Anschluss 2 | 185 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 88,9 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2 | Cu-DHP (CW024A) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
