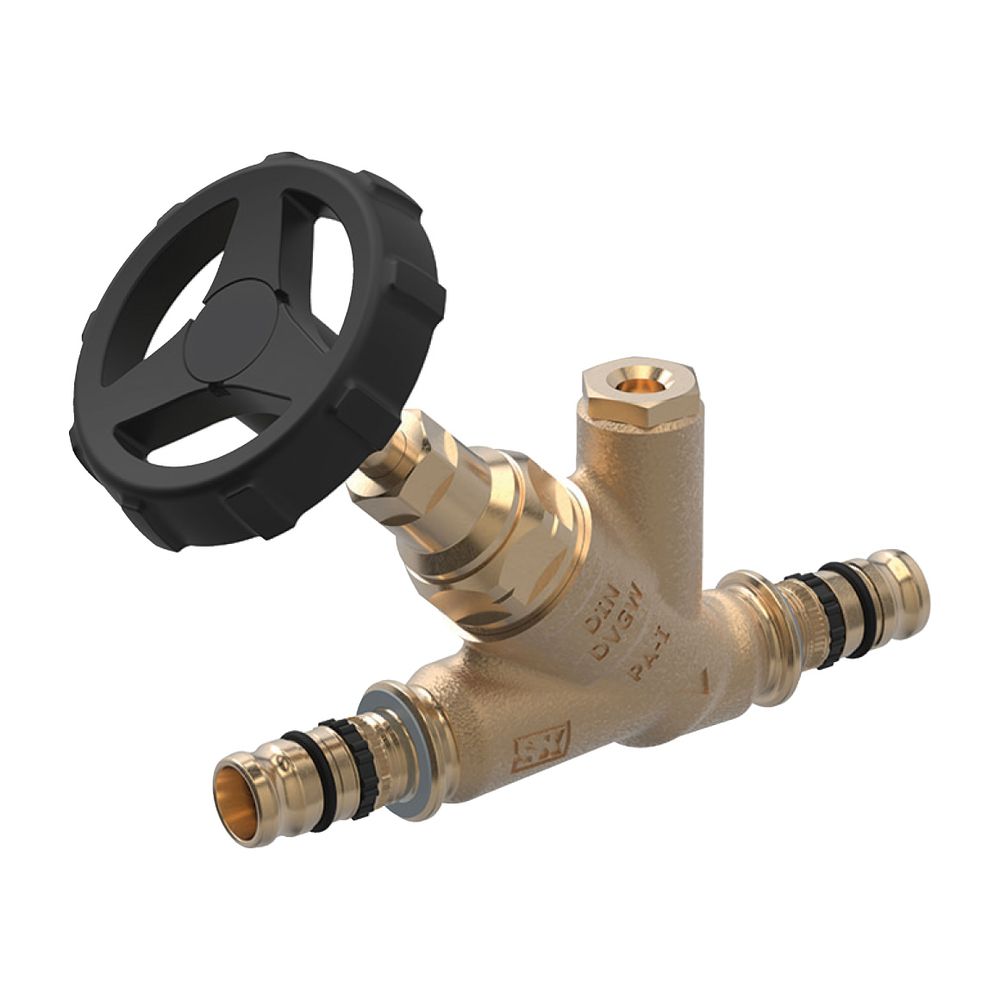

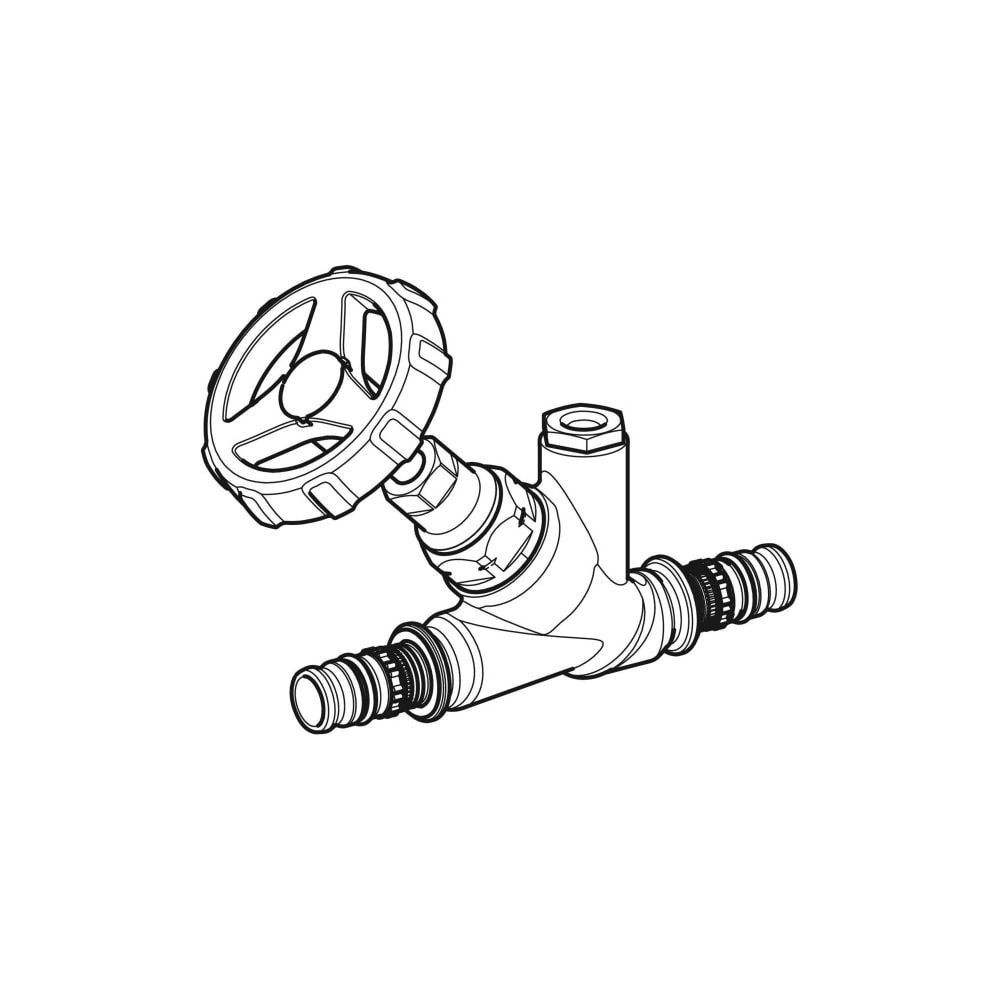

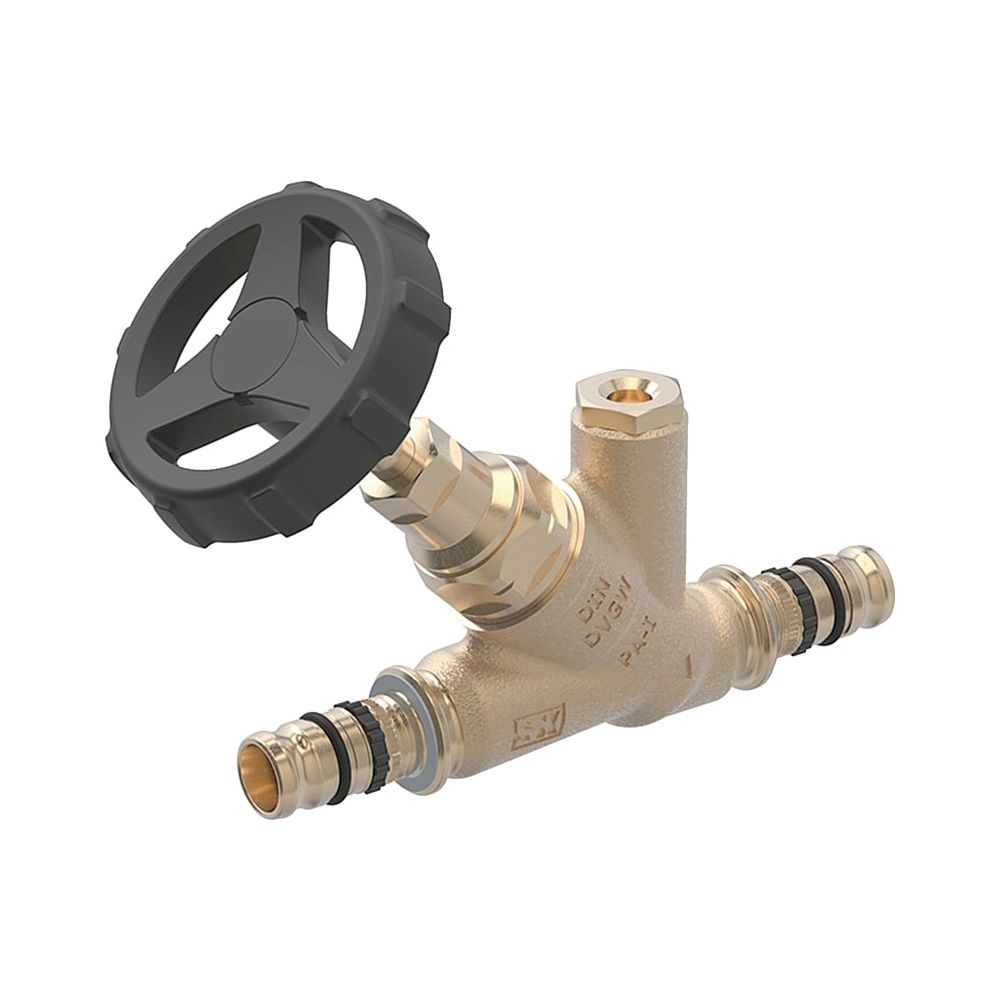

Geberit Mepla Schrägsitz-Absperrventil, D 26mm, PN 10 bar, Rotguss, 603032001

Das Schrägsitz-Absperrventil aus bleifreiem Rotguss ermöglicht eine zuverlässige Durchflussregulierung in Trinkwasser-, Heizungs- und Kühlsystemen. Die Armatur ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und zeichnet sich durch eine wartungsfreie Spindelabdichtung aus.

Funktion und Materialeigenschaften

Das Ventil ist für den Einsatz in Kalt- und Warmwasserleitungen sowie in Kühl- und Heizungskreisläufen konzipiert, wobei auch Frostschutzmittel verwendet werden können. Das Gehäuse besteht aus bleifreiem Rotguss (CuSn4Zn2PS). Die Spindelabdichtung ist mit einer selbstfettenden Lippendichtung aus EPDM ausgestattet, die einen wartungsarmen Betrieb sicherstellt. Ein besonderes Merkmal ist das vollständig durchströmte Oberteil, das Ablagerungen minimiert.

Sicherheit und Installation

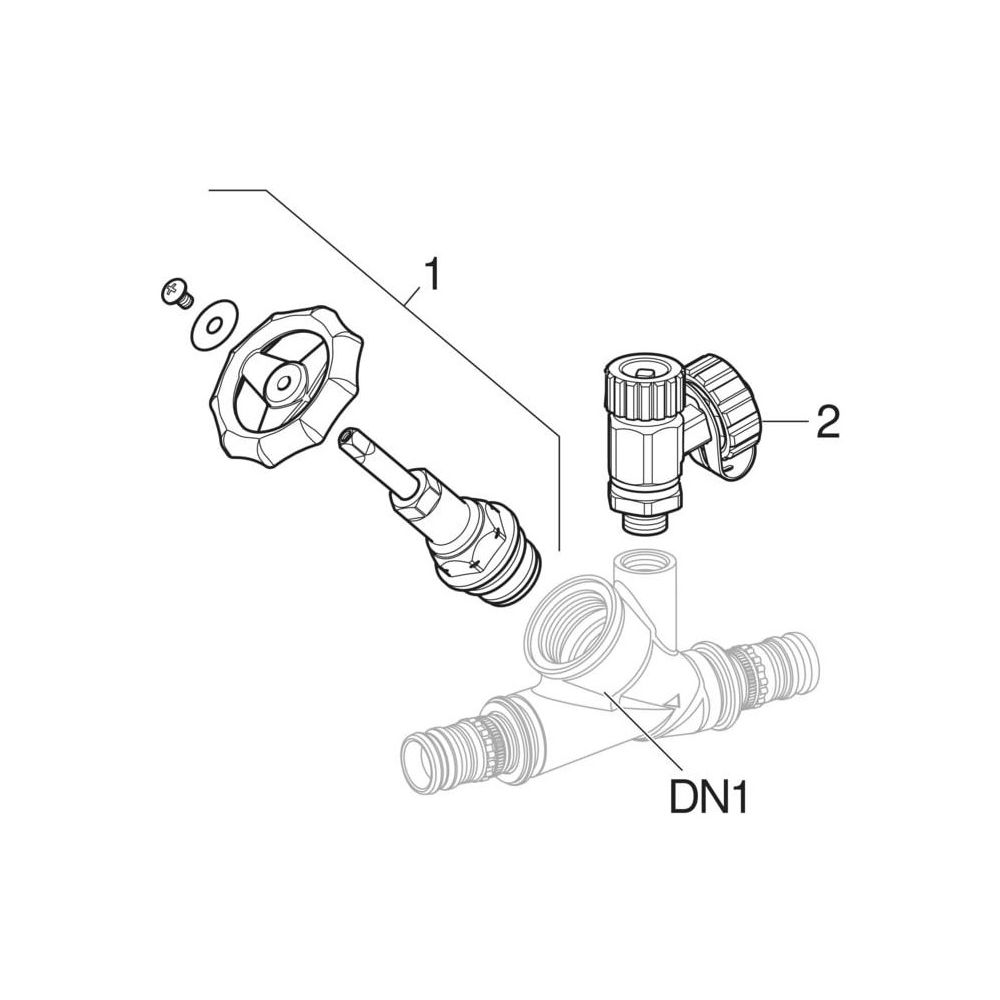

Die Armatur ist im unverpressten Zustand undicht, was eine schnelle Identifikation nicht verpresster Verbindungen während der Druckprüfung ermöglicht. Der Anschluss für ein Entleerventil ist werkseitig mit einem Verschluss versehen. Mit einem Nenndurchmesser von DN 20 und einem Rohraußendurchmesser von 26 mm ist das Ventil für gängige Versorgungssysteme optimiert. Die Bedienung erfolgt über ein Handrad.

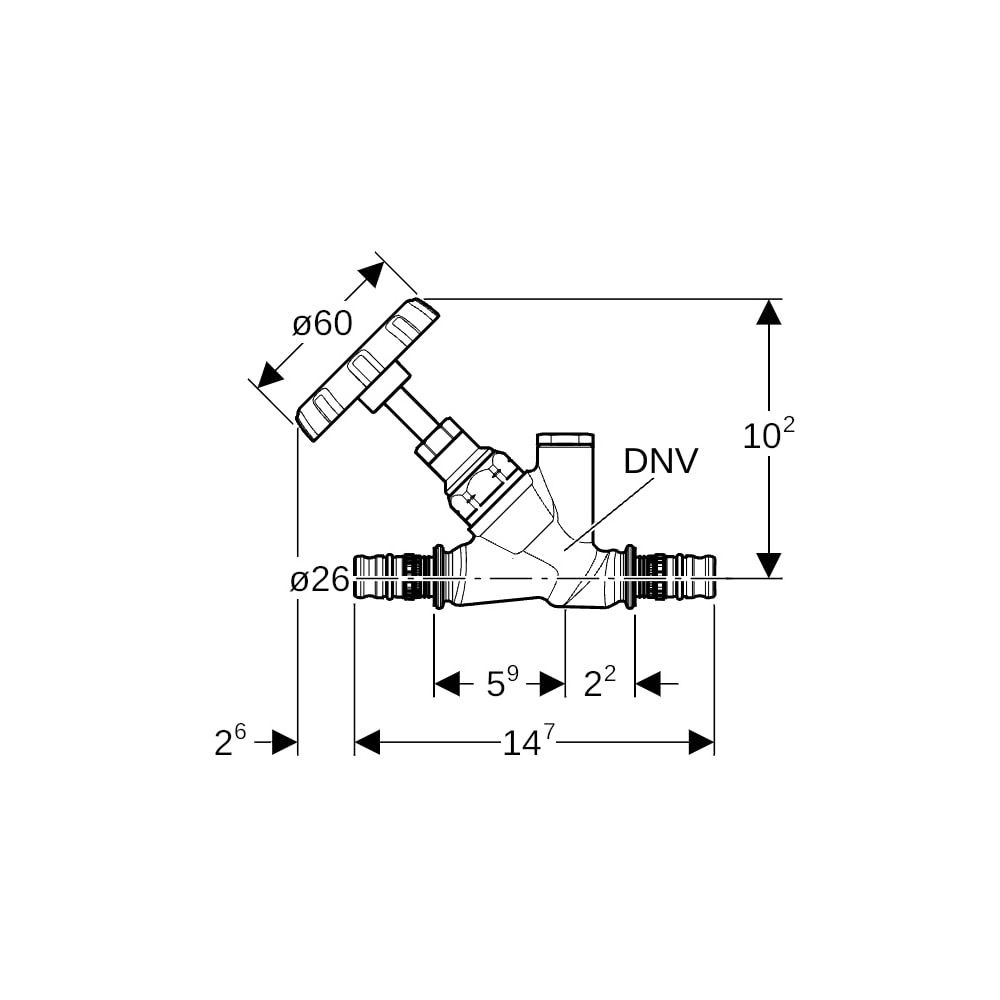

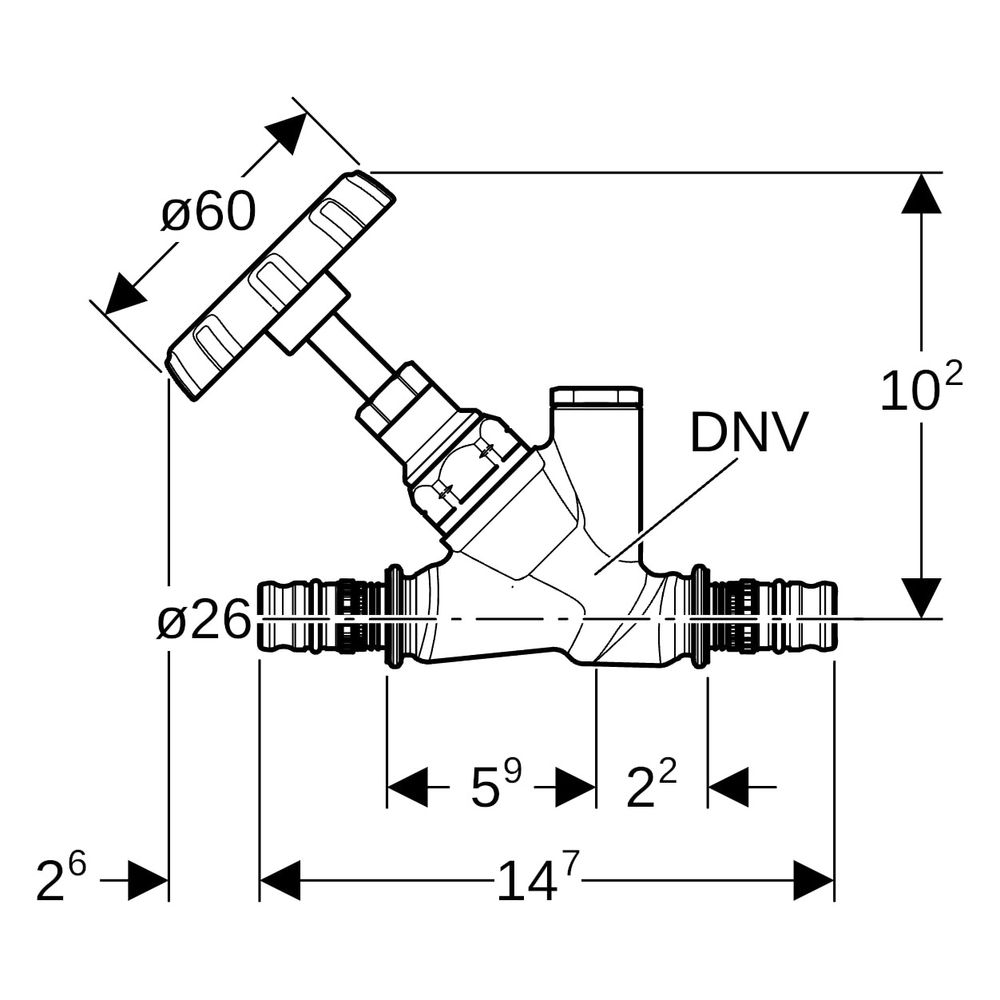

Technische Daten

• Nenndurchmesser: DN 20
• Rohraußendurchmesser: 26 mm
• Druckstufe: PN 10 bar
• Betriebstemperatur: 0 bis 80 °C
• Werkstoff: Bleifreier Rotguss
• Dichtungsmaterial: EPDM
• Länge: 14,7 cm
• Z-Maß: 2,2 cm

Durch die robuste Konstruktion aus bleifreiem Rotguss und die wartungsfreie EPDM-Dichtung bietet dieses Absperrventil eine langlebige Lösung für die Trinkwasser- und Heizungsinstallation. Die Auslegung für einen Betriebsdruck von 10 bar und Temperaturen bis 80 °C deckt ein breites Anwendungsspektrum ab. Die integrierte Undichtheitsprüfung im unverpressten Zustand erhöht die Sicherheit bei der Montage und sorgt für eine zuverlässige Installation in der Haustechnik.
