Geberit Temperatur-, Volumenstromsensor für Gebäudeautomation DN 10, G 3/4"

Dieser Sensor ermöglicht die präzise Erfassung von Wassertemperatur und Volumenstrom in Trinkwasserinstallationen. Er ist für die direkte Anbindung an die Gebäudeleittechnik konzipiert und eignet sich für den Einsatz in Kalt- und Warmwassersystemen. Die Konstruktion aus bleifreiem Rotguss unterstützt eine zuverlässige Messung in verschiedenen Versorgungssystemen.

Funktionsweise und Integration

Der Vortex-Strömungssensor erfasst den Volumenstrom und leitet die Daten zur Auswertung an die Gebäudeleittechnik weiter. Die Signalübertragung erfolgt über eine Stromeingangskarte mit 4 bis 20 mA sowie PT1000-Unterstützung. Bei der Installation ist eine maximale Distanz von 300 Metern zur Gebäudeleittechnik zu berücksichtigen. Das Gerät ist gemäß Schutzart IP65 geschützt und erfüllt die Anforderungen an die Trinkwasserkonformität gemäß UBA.

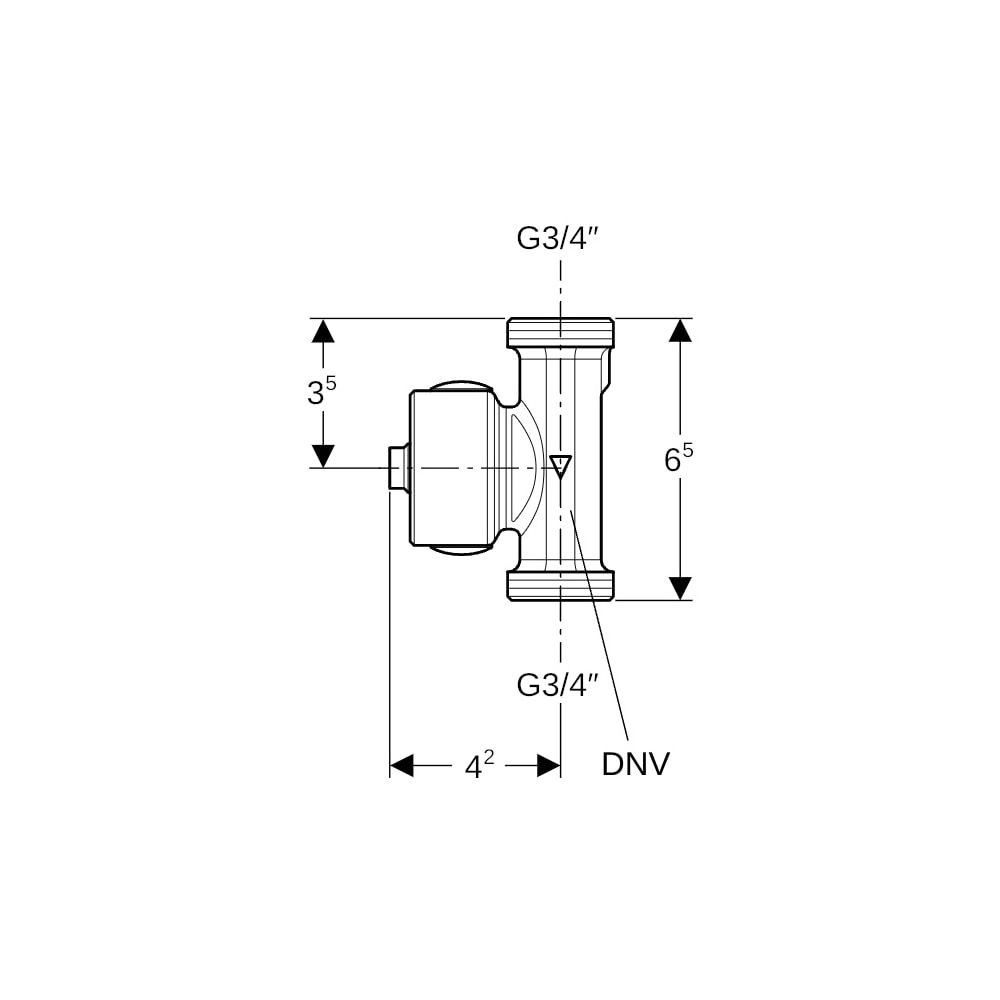

Technische Daten

• Nennweite: 10
• Rohrgewinde: 3/4 Zoll
• Messbereich Volumenstrom: 0,9 bis 15 l/min
• Fließdruck: 0 bis 1000 kPa
• Schutzart: IP65
• Werkstoff: Bleifreier Rotguss
• Baulänge: 40 mm
• Bauhöhe: 52 mm
• Kabellänge: 1 m

Durch die Kombination aus Vortex-Messtechnik und der Anbindung an die Gebäudeleittechnik unterstützt dieses Bauteil eine effiziente Überwachung von Trinkwassersystemen. Mit einem Messbereich von 0,9 bis 15 l/min und der Ausführung aus bleifreiem Rotguss bietet der Sensor eine Lösung für die professionelle Gebäudeautomation. Die Integration erfolgt über ein 5 x 0,25 mm² Litzenkabel.

Lieferumfang

• 1x Temperatur- und Volumenstromsensor
• 1x Verbindungskabel
