Beschreibung

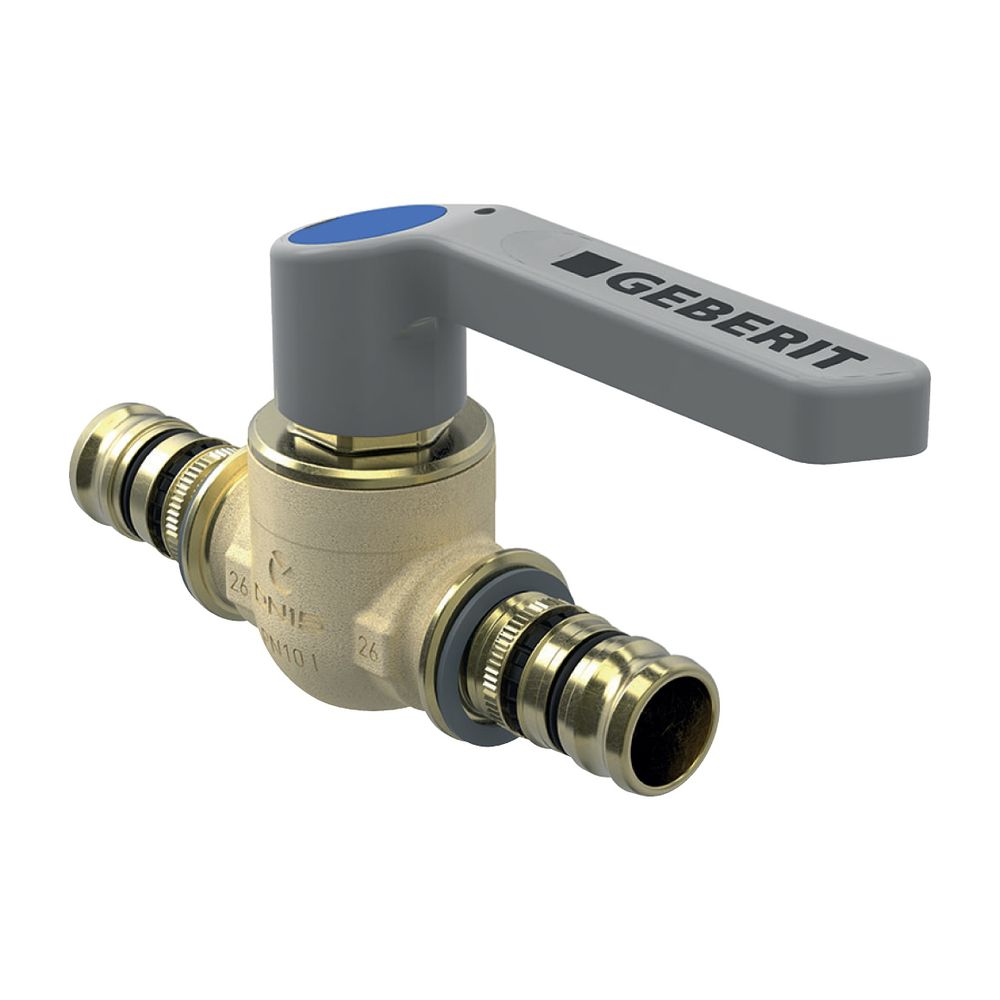

Geberit Mepla Kugelhahn mit Betätigungshebel Außendurchmesser, 16mm, 10 bar
Dieser Kugelhahn aus Messing ermöglicht eine zuverlässige Absperrung in Versorgungsleitungen für Kühl- und Heizungswasser. Das Bauteil ist für den Einsatz mit und ohne Frostschutzmittel geeignet und zeichnet sich durch eine robuste Konstruktion mit Volldurchgang aus.
Funktion und Material
Der Kugelhahn verfügt über einen Grundkörper aus Messing (CW617N) und eine Kugel aus PPSU, die für eine optimale Durchströmung sorgt. Die Bedienung erfolgt über einen Betätigungshebel, der mittels Schraube befestigt ist. Für eine hohe Wartungsfreundlichkeit ist das Oberteil austauschbar und die Spindeldichtung besteht aus EPDM. Das System ist zudem als unverpresst undicht gekennzeichnet, was die Sicherheit bei der Installation erhöht.
Technische Daten
- Rohraußendurchmesser: 16 mm
- Nennweite: DN 12
- Druckstufe: PN 10
- Betriebstemperatur: 0 bis 80 °C
- Werkstoff: Messing (CW617N)
- Länge: 10,1 cm
- Z-Maß: 2,4 cm
- Kvs-Wert: 15
Die Armatur ist für Trinkwasseranwendungen gemäß UBA-Konformität geeignet. Mit einem Nenndurchmesser von DN 12 und einer Druckfestigkeit von PN 10 bietet sie eine stabile Lösung für Installationsumgebungen. Die einfache Handhabung durch den Hebel sowie die Kompatibilität mit Medientemperaturen bis 80 °C machen diesen Kugelhahn zu einer effizienten Komponente in Heiz- und Kühlsystemen.
Lieferumfang
- 1x Kugelhahn
- 1x Farbmarkierungen (rot, blau, grün)
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 611061002 |
| Hersteller | Geberit |
| Arbeitslänge Anschluss 1 | 24 |
| Arbeitslänge Anschluss 2 | 24 |
| Artikelnummer | GEBERIT-611061002 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 4025416437987 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,293 kg |
| Höhe Handgriff | 60 |
| Kvs-Wert | 15 |
| Länge Anschluss 1 | 26,5 |
| Länge Anschluss 2 | 26,5 |
| Länge Handgriff | 95 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 2 | 16 |
| Trinkwasserkonform nach UBA | Ja |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
