Beschreibung
Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 22mm, R 3/4"
Dieser Übergangswinkel aus der Serie Mapress Therm ermöglicht eine präzise 90-Grad-Richtungsänderung in Versorgungssystemen. Das aus Edelstahl gefertigte Bauteil verbindet eine Pressmuffe mit einem konischen Außengewinde und ist für geschlossene Heizungs- oder Kühlsysteme konzipiert.
Zuverlässige Verbindungstechnik
Der Winkel ist mit einem schwarzen Dichtring aus CIIR ausgestattet. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, wodurch eine visuelle Kontrolle während der Montage möglich ist. Der integrierte Pressindikator unterstützt die fachgerechte Installation. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

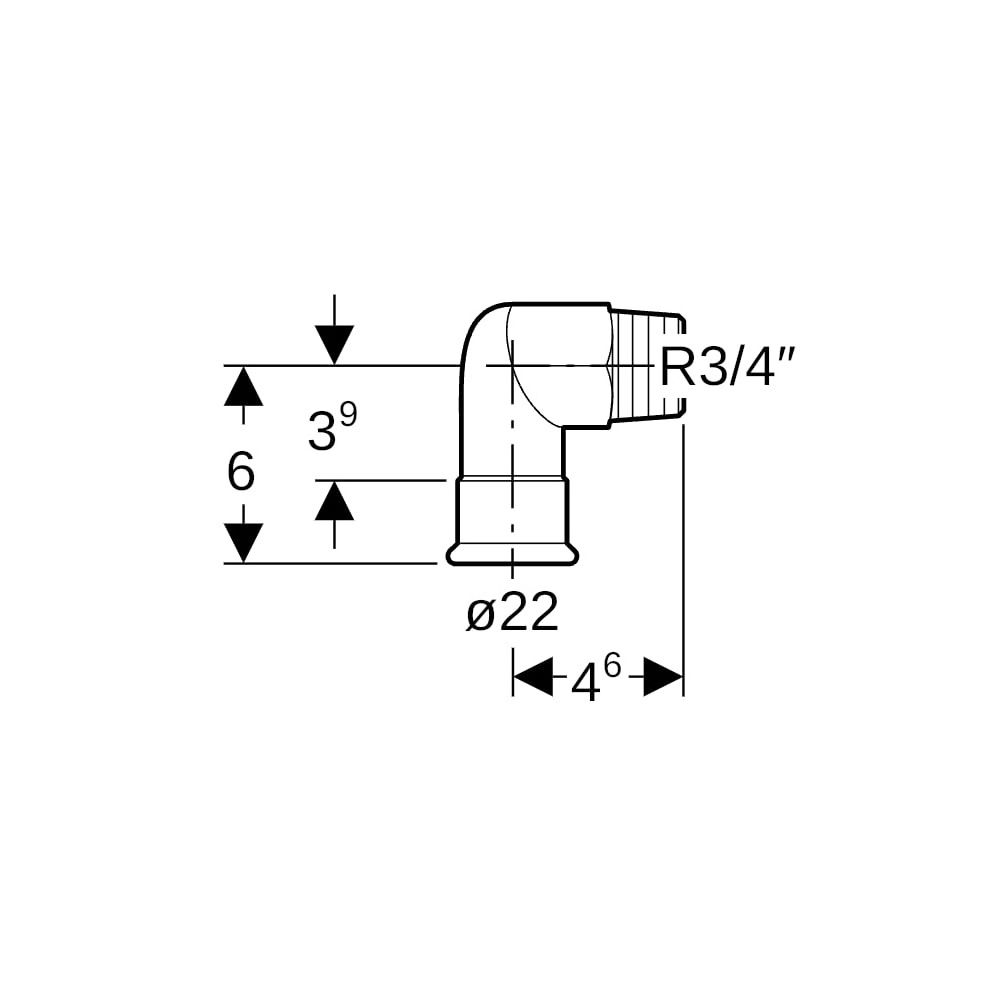

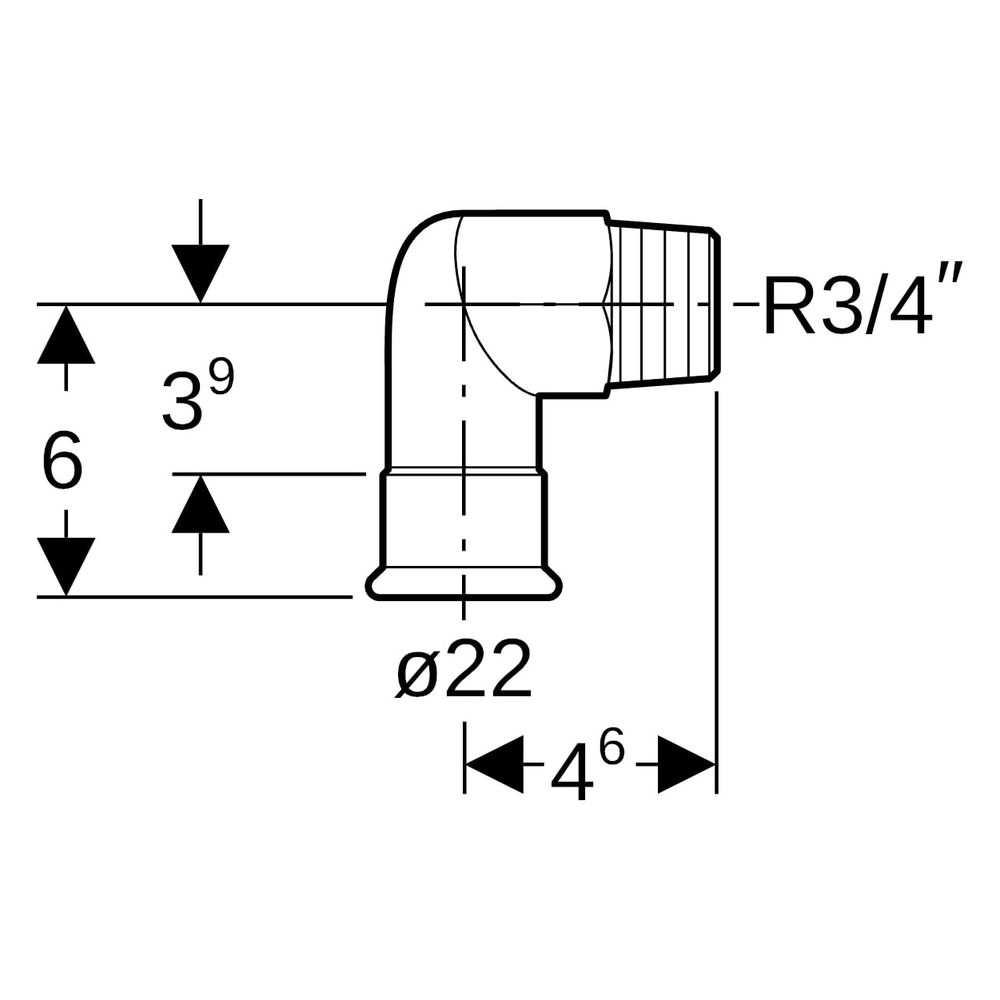

Technische Daten
- Werkstoff: Edelstahl
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm
- Außengewinde: R 3/4 Zoll
- Winkel: 90 Grad
- Länge: 6 cm
- Höhe: 4,6 cm
- Z-Maß: 3,9 cm
Die Konstruktion aus Edelstahl bietet eine hohe Zugfestigkeit in Versorgungssystemen. Mit einem Rohraußendurchmesser von 22 mm und einem R 3/4 Zoll Außengewinde eignet sich der Winkel für den Einsatz in Heizungs- und Kühlanlagen. Die Kombination aus Pressmuffentechnik und der CIIR-Dichtung sorgt für eine effiziente Installation in nicht trinkwasserführenden Systemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Serie | Geberit Mapress Therm |
| Hersteller-Produktgruppe | Mapress Fittings Edelstahl |
| Hersteller-Artikelnummer | 43835 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 39 |
| Artikelnummer | GEBERIT-43835 |
| EAN-13 | 4025410097323 |
| Form | Winkel |
| Gewicht | 0,196 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 60 |
| Länge Anschluss 2 | 46 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Systemgebunden | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
