Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 28mm, DN 25
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt.
Sichere Verbindungstechnik
Das Bauteil besteht aus unlegiertem Stahl 1.0034 (E195). Die Konstruktion umfasst einen Dichtring aus schwarzem CIIR sowie einen Pressindikator, der eine Kontrolle der Verpressung ermöglicht. Zur Sicherstellung der Sauberkeit vor der Montage ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die Ausführung entspricht der Form B1 mit erhöhter Dichtleiste.
Technische Daten
- Nennweite: DN 25
- Rohraußendurchmesser: 28 mm

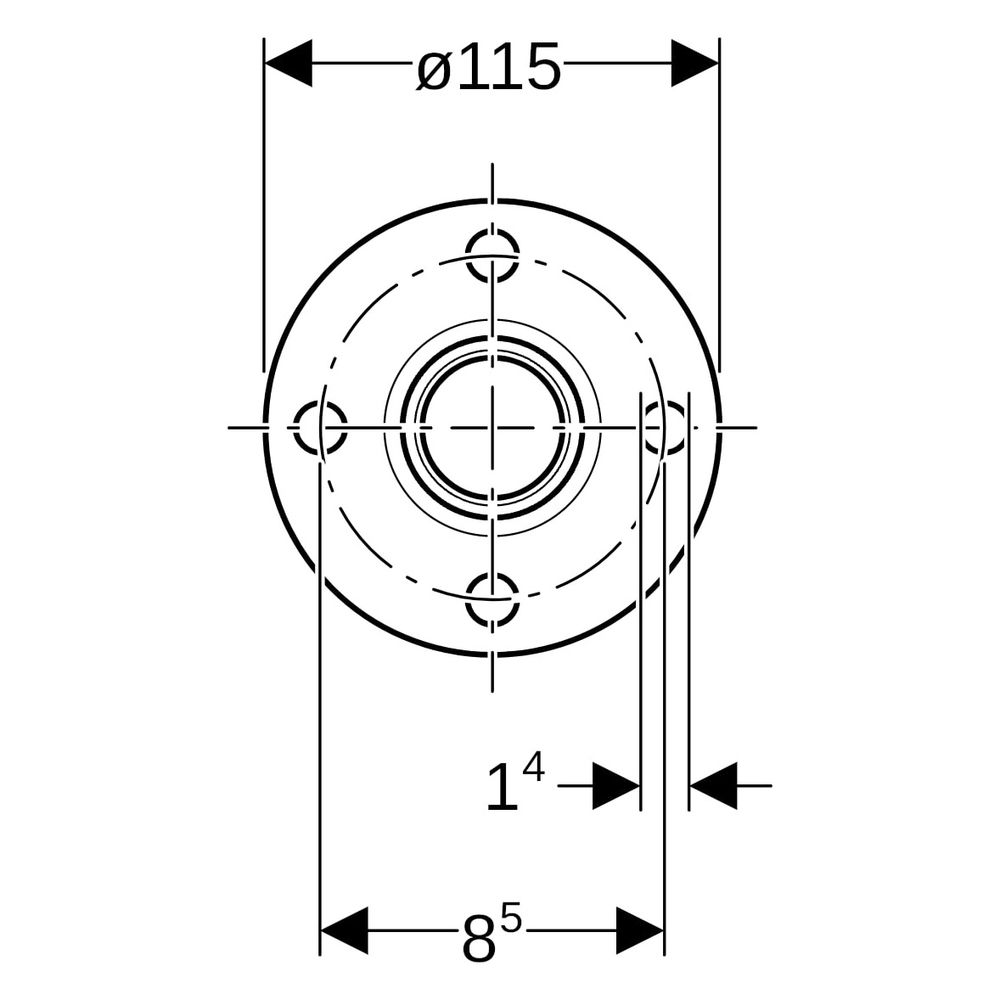

- Flansch-Lochkreisdurchmesser: 85 mm
- Schraubenlochdurchmesser: 14 mm
- Anzahl Schrauben: 4

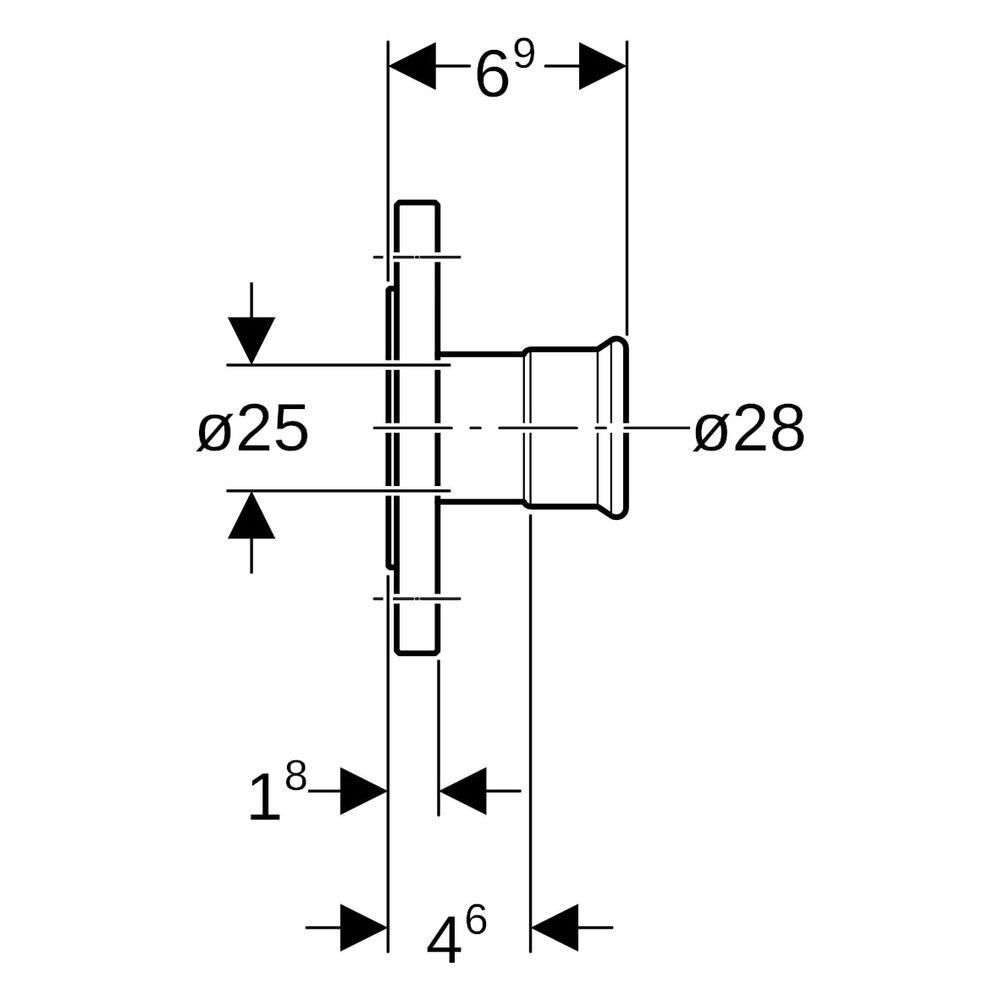

- Gesamtlänge: 6,9 cm
- Werkstoff: Stahl 1.0034 (E195)
- Dichtringmaterial: CIIR
- Druckstufe: PN 10/16
Durch die robuste Materialwahl und die Fertigung nach EN 1092-1 bietet dieser Flansch eine Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 28 mm und der Pressmuffen-Technik ermöglicht er eine effiziente und zugfeste Installation in verschiedenen industriellen und technischen Anwendungsbereichen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23755 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 46 |
| Artikelnummer | GEBERIT-23755 |
| EAN-13 | 4024723237556 |
| Form | gerade |
| Gewicht | 1,335 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 69 |
| Länge Anschluss 1 | 51 |
| Länge Anschluss 2 | 18 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Rohraußendurchmesser Anschluss 2 | 115 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
