Beschreibung
Geberit Mapress C-Stahl Flansch 6 bar, mit Einschubende Außendurchmesser 22mm, DN 20
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 6 ausgelegt und verfügt über ein Einschubende für eine einfache Montage. Die Ausführung nach EN 1092-1 ermöglicht eine stabile Anbindung in entsprechenden Rohrleitungssystemen.
Robuste Konstruktion
Der aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting ist außen verzinkt. Die Konstruktion entspricht der Form B1 mit einer erhöhten Dichtleiste, was eine präzise Verbindung unterstützt. Mit einem Außendurchmesser von 22 mm am Einschubende und einer Nennweite von DN 20 ist das Bauteil für spezifische Anforderungen in der Haustechnik optimiert.
Technische Daten

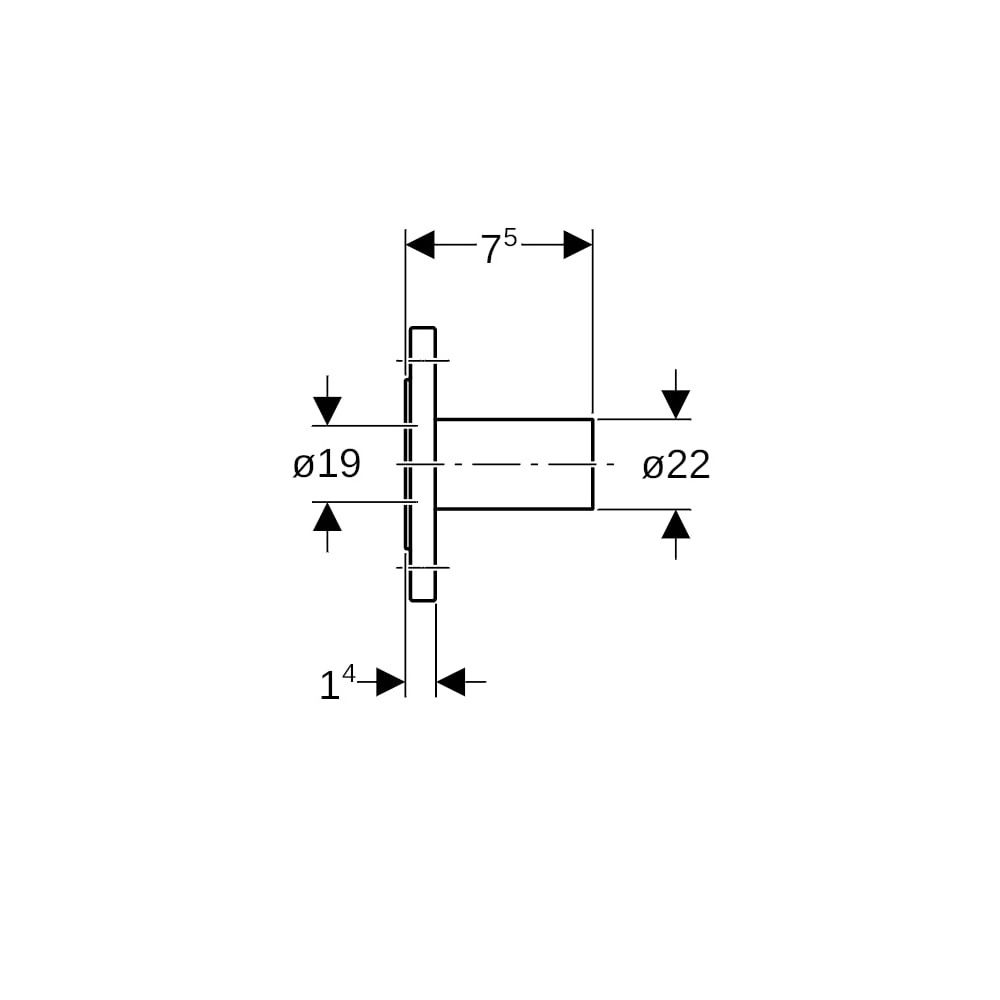

- Nennweite: DN 20
- Außendurchmesser Einschubende: 22 mm
- Druckstufe: PN 6
- Werkstoff: Stahl unlegiert 1.0034 E195
- Flansch-Lochkreisdurchmesser: 65 mm
- Anzahl Schraubenlöcher: 4
- Höhe: 7,5 cm
- Außendurchmesser Flansch: 9 cm
Die Kombination aus unlegiertem Stahl und der normgerechten Ausführung nach EN 1092-1 macht diesen Flansch zu einer Komponente für professionelle Installationen. Durch die Auslegung auf PN 6 und die Fertigung mit einem Lochkreis von 65 mm bietet das Bauteil eine zugfeste Verbindung für Rohrleitungen mit 22 mm Außendurchmesser.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23764 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23764 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237648 |
| Form | gerade |
| Gewicht | 0,582 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 75 |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 14 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 90 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
