Beschreibung

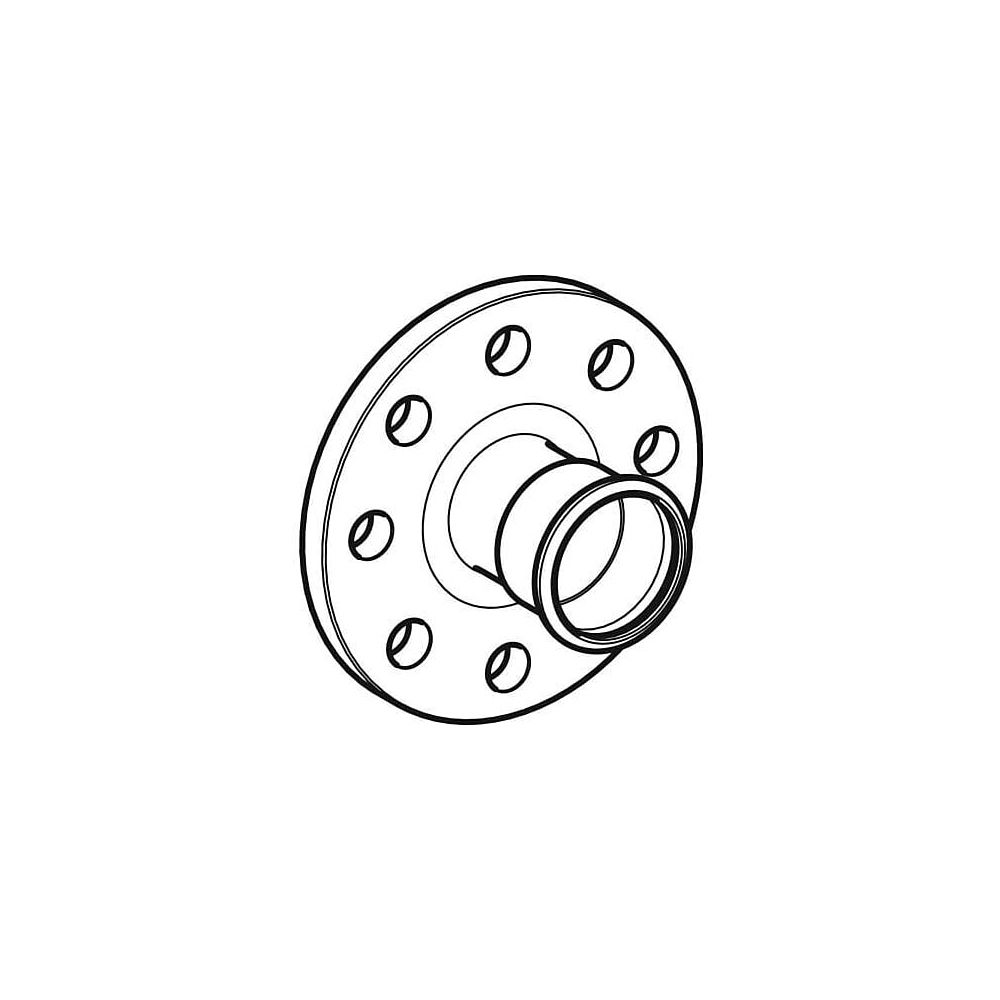

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 108mm, DN 100
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt.
Zuverlässige Verbindungstechnik
Das Bauteil verfügt über eine Pressmuffe mit transparentem Schutzstopfen. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, was eine schnelle Überprüfung der Verbindung ermöglicht. Der integrierte Pressindikator unterstützt die fachgerechte Installation. Die Dichtung besteht aus CIIR in Schwarz, was eine dauerhafte Abdichtung sicherstellt.
Technische Daten
- Nennweite: DN 100
- Außendurchmesser: 108 mm
- Werkstoff: Stahl unlegiert 1.0034 E195
- Flansch-Lochkreisdurchmesser: 180 mm
- Anzahl Schrauben: 8 St.
- Schraubenlochdurchmesser: 18 mm

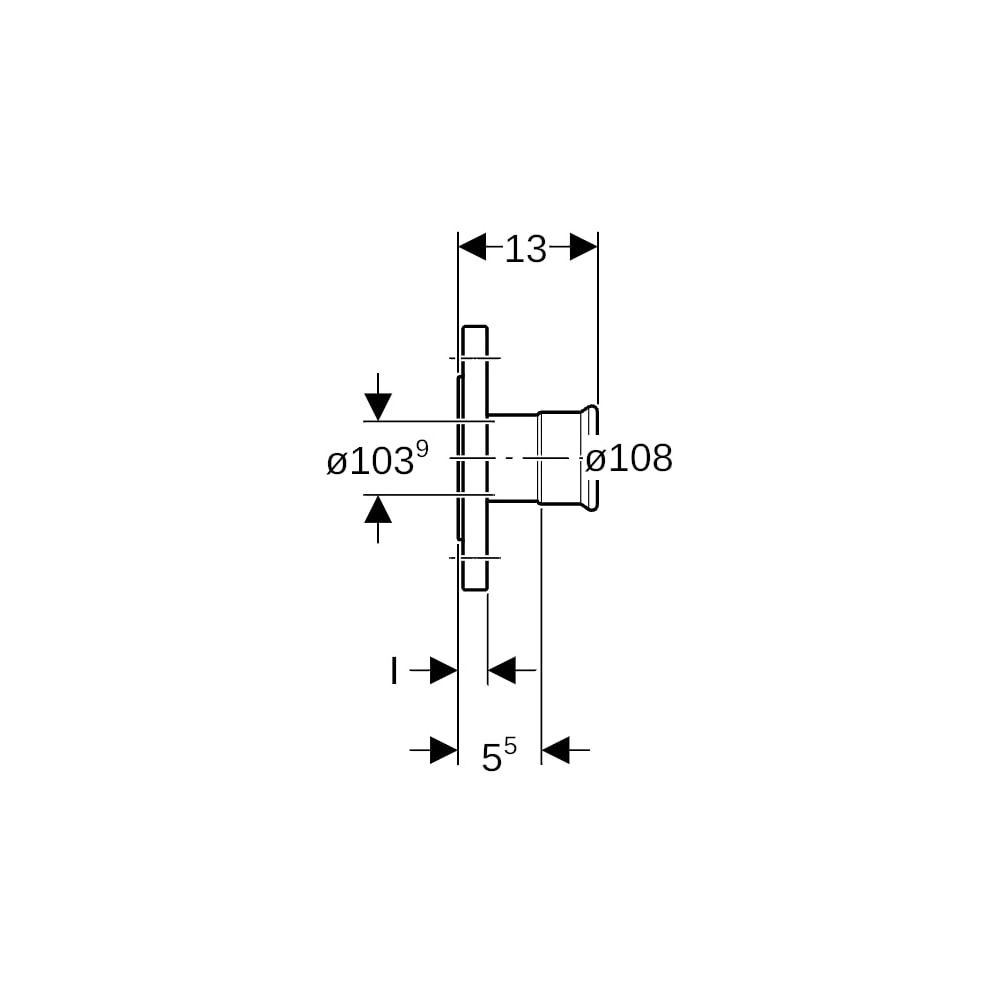

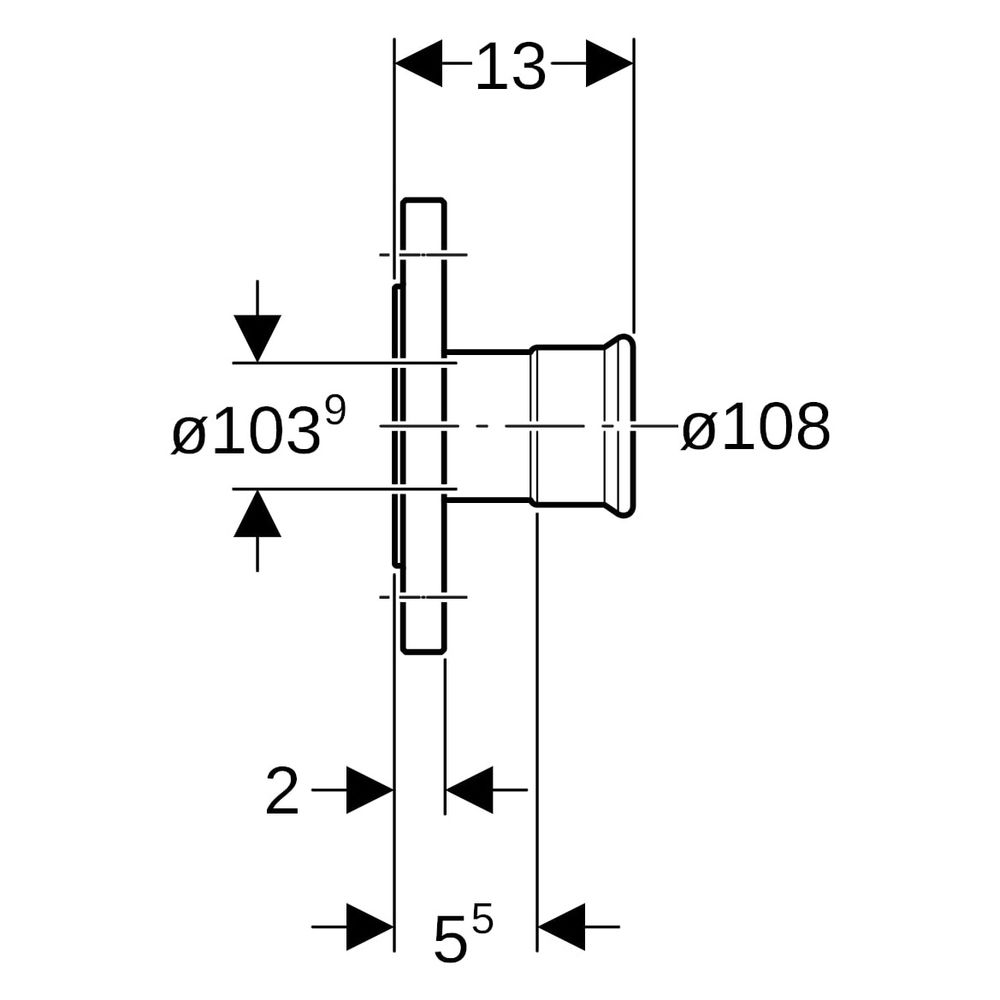

- Länge: 13 cm
- Z-Maß: 5,5 cm
Die robuste Konstruktion aus verzinktem C-Stahl ermöglicht eine stabile und zugfeste Verbindung in Versorgungssystemen. Mit einem Nenndurchmesser von DN 100 und einem Außendurchmesser von 108 mm ist der Flansch präzise auf gängige Systemanforderungen abgestimmt. Die Kombination aus bewährter Pressmuffentechnik und der genormten Flanschverbindung nach Form B1 ermöglicht eine effiziente Integration in Rohrleitungsnetze.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23761 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 55 |
| Artikelnummer | GEBERIT-23761 |
| EAN-13 | 4024723237617 |
| Form | gerade |
| Gewicht | 4,93 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 130 |
| Länge Anschluss 1 | 110 |
| Länge Anschluss 2 | 20 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 220 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
