Beschreibung
Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 54mm, DN 50
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt.
Zuverlässige Verbindungstechnik
Das Bauteil ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und verfügt über eine galvanisch verzinkte Oberfläche. Die Konstruktion umfasst einen Dichtring aus CIIR in Schwarz sowie einen Pressindikator, der eine Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit des Systems während der Montage prüfen. Der Flansch entspricht der Form B1 gemäß EN 1092-1 und ist mit einer erhöhten Dichtleiste ausgestattet. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur Installation.
Die Kombination aus robuster Materialqualität und präziser Fertigung sorgt für eine zugfeste Verbindung in Versorgungssystemen. Mit einem Außendurchmesser von 54 mm und der Nennweite DN 50 ist das Element auf gängige Rohrdimensionen abgestimmt.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 50
- Außendurchmesser: 54 mm

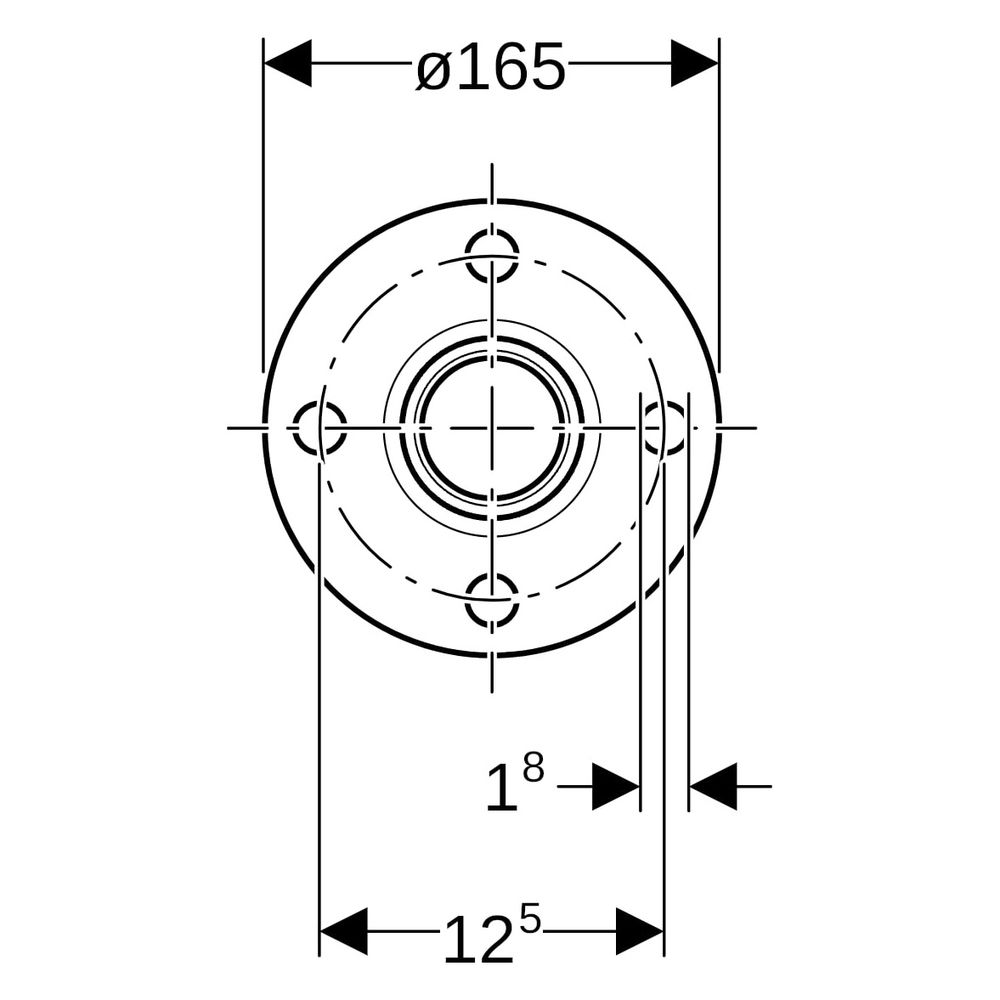

- Flansch-Lochkreisdurchmesser: 125 mm
- Anzahl Schrauben: 4
- Druckstufe: PN 10/16
- Dichtungsmaterial: CIIR

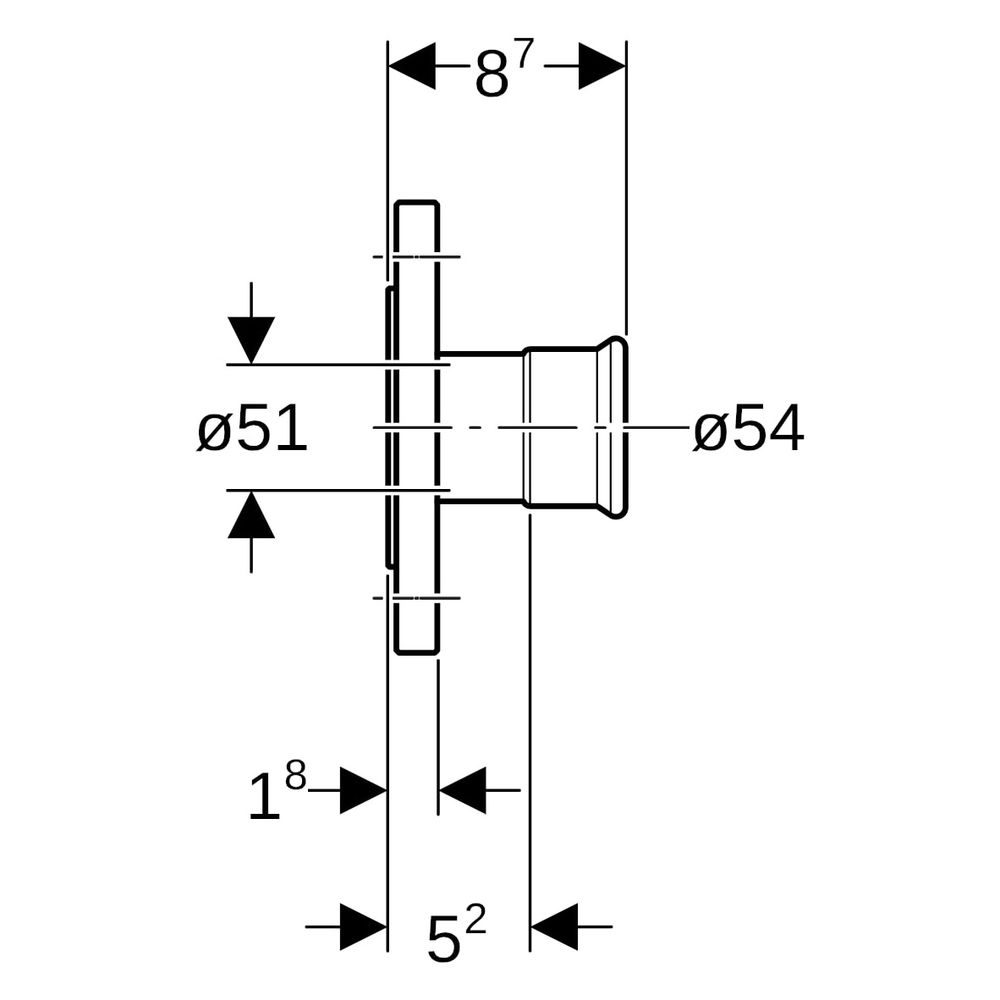

- Länge: 8,7 cm
- Z-Maß: 5,2 cm
- Schraubenlochdurchmesser: 18 mm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23758 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 52 |
| Artikelnummer | GEBERIT-23758 |
| EAN-13 | 4024723237587 |
| Form | gerade |
| Gewicht | 3,001 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 87 |
| Länge Anschluss 1 | 69 |
| Länge Anschluss 2 | 18 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 54 |
| Rohraußendurchmesser Anschluss 2 | 165 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
