Geberit Mapress C-Stahl Bogen 90 Grad, DN 65, 76,1mm, Stahl, 20109

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Systemteil ist für eine dauerhafte, zugfeste Verbindung konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit der Kontur M, die eine effiziente Installation ermöglichen. Zur Erhöhung der Montagesicherheit ist das Bauteil mit einem Pressindikator ausgestattet, der eine optische Kontrolle der Verpressung unterstützt. Zudem ist das System im unverpressten Zustand undicht, was eine direkte Überprüfung der Dichtheit während der Druckprobe ermöglicht. Der integrierte Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung der Rohrverbindung.

Korrosionsschutz und Material

Das aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Formteil ist galvanisch verzinkt, um einen Schutz gegen äußere Einflüsse zu bieten. Für den Einsatz in der Nennweite DN 65 entspricht das Bauteil den Anforderungen des AGI-Arbeitsblattes Q 151 hinsichtlich des Korrosionsschutzes. Die Pressmuffen sind werksseitig mit einem transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Montage zu ermöglichen.

Durch die präzise Fertigung und die robuste Materialwahl aus unlegiertem Stahl eignet sich dieser 90-Grad-Bogen ideal für anspruchsvolle Installationsprojekte. Mit einem Außendurchmesser von 76,1 mm und einer zugfesten Pressverbindung bietet das System eine langlebige Lösung für industrielle und haustechnische Anwendungen. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt dabei eine fachgerechte Systemintegration sicher.

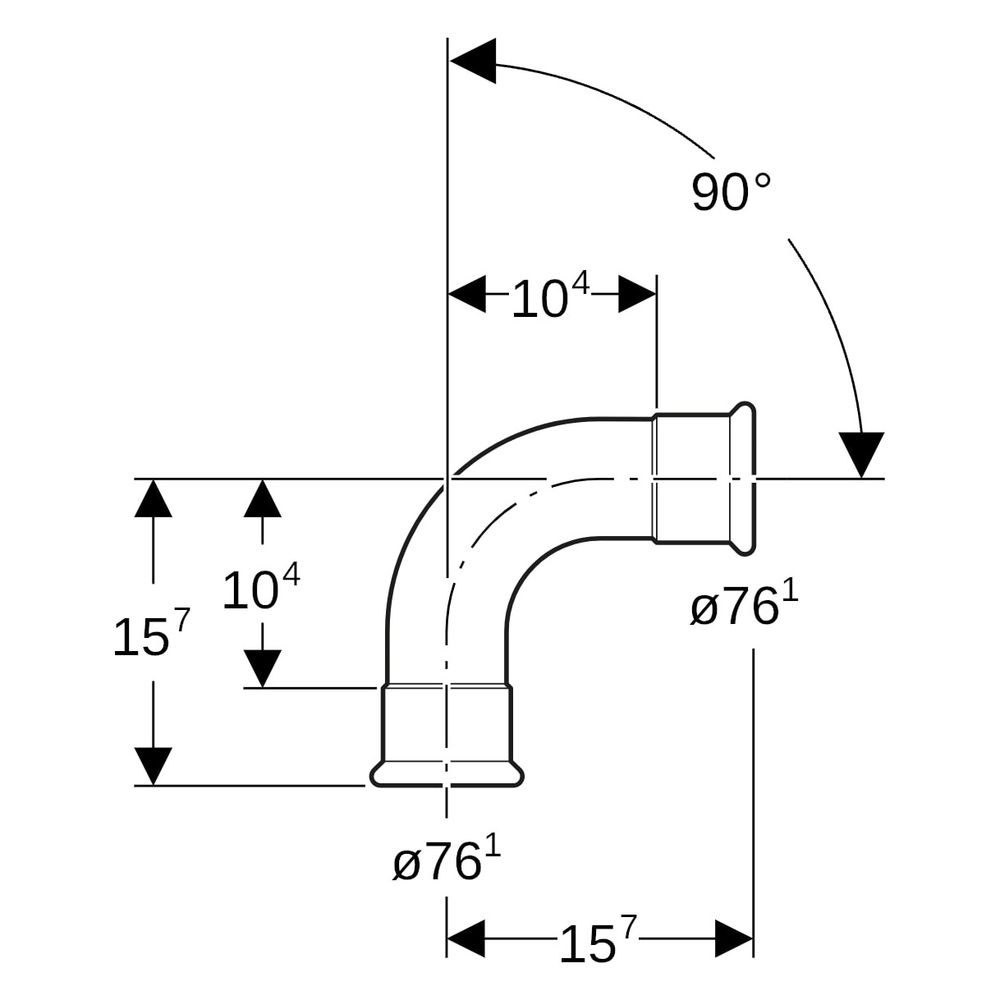

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Winkel: 90 °
• Anschlussart: Pressmuffe (Kontur M)
• Länge: 15,7 cm
• Z-Maß: 10,4 cm
• Dichtungsmaterial: CIIR
