Beschreibung
Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 22mm, DN 20
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement für die Haustechnik, Industrie sowie den Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von PN 6 ausgelegt. Die Konstruktion in Form B1 mit erhöhter Dichtleiste sorgt für eine präzise und zugfeste Verbindung.
Zuverlässige Verbindungstechnik
Das Bauteil besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, der die Sauberkeit bis zur Verarbeitung sicherstellt. Ein integrierter Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, unterstützen eine sichere Montage. Der Dichtring aus CIIR ermöglicht eine zuverlässige Abdichtung.
Technische Daten
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm
- Druckstufe: PN 6

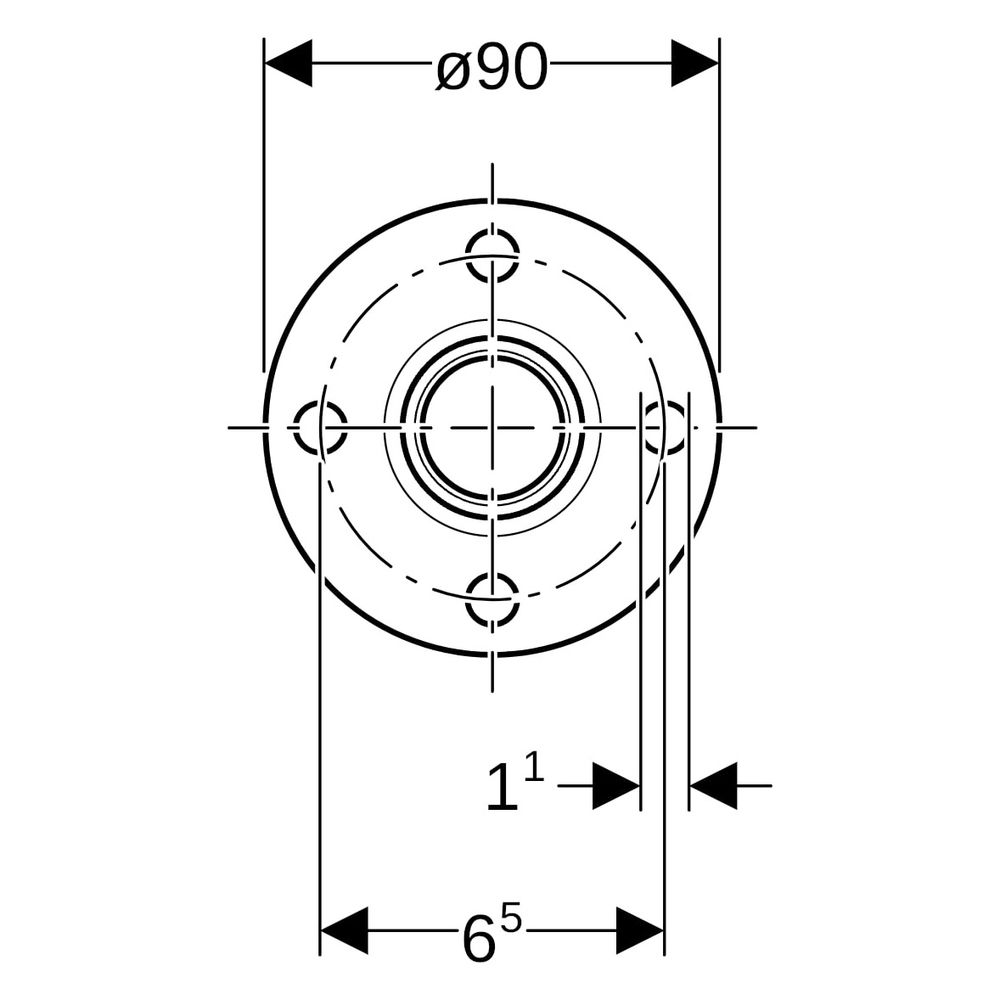

- Flansch-Lochkreisdurchmesser: 65 mm
- Anzahl Schraubenlöcher: 4

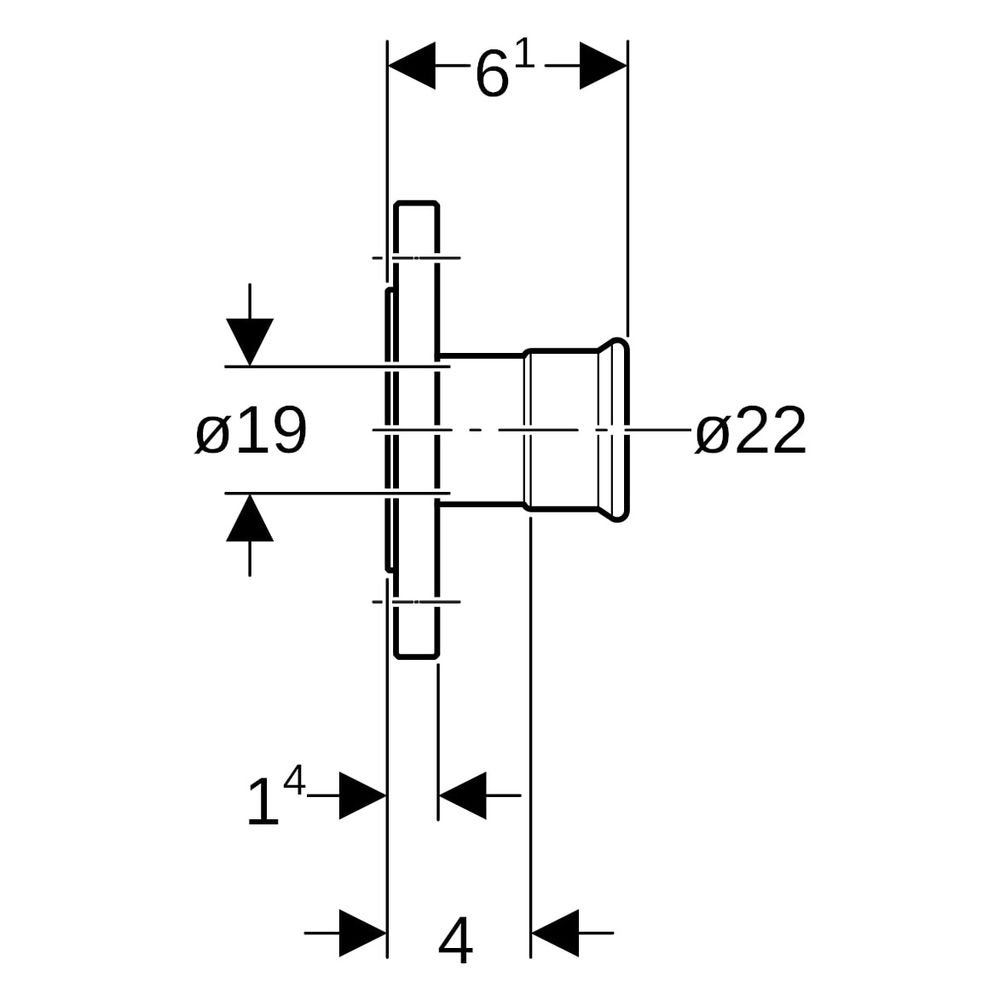

- Gesamtlänge: 6,1 cm
- Werkstoff: Stahl 1.0034 (E195)
- Dichtungsmaterial: CIIR
Die robuste Ausführung aus unlegiertem C-Stahl eignet sich für anspruchsvolle Installationen. Mit einer Nennweite von DN 20 und einem Rohraußendurchmesser von 22 mm ist das System passgenau für gängige Rohrleitungsanforderungen. Die Kombination aus bewährter Pressmuffen-Technik und dem stabilen Flanschanschluss nach PN 6 ermöglicht eine effiziente Montage in industriellen sowie haustechnischen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23744 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 40 |
| Artikelnummer | GEBERIT-23744 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237440 |
| Form | gerade |
| Gewicht | 0,676 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 61 |
| Länge Anschluss 1 | 47 |
| Länge Anschluss 2 | 14 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 90 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
