Geberit Silent db20 Schachtbogenabzweig 88,5 Grad rechts D 110mm, D1 110mm, D2 75mm

Der Geberit Silent-db20 Schachtbogenabzweig ist ein geschweißtes Formstück für die Gebäudeentwässerung, das speziell für Objekte mit erhöhten Schallschutzanforderungen entwickelt wurde. Das Bauteil verfügt über einen Innenradius zur Optimierung des Strömungsverlaufs und ist als Rechtsausführung mit einem Winkel von 88,5 Grad konzipiert.

Robuste Konstruktion für die Entwässerung

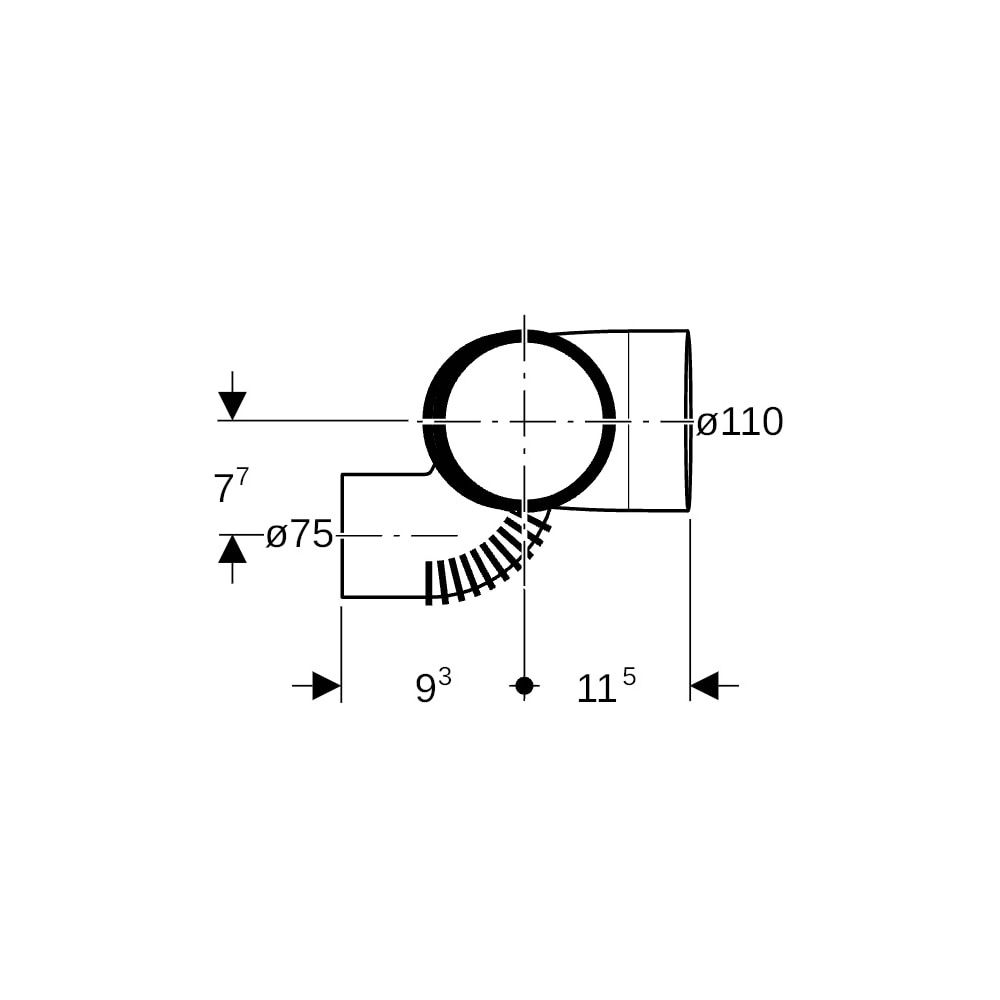

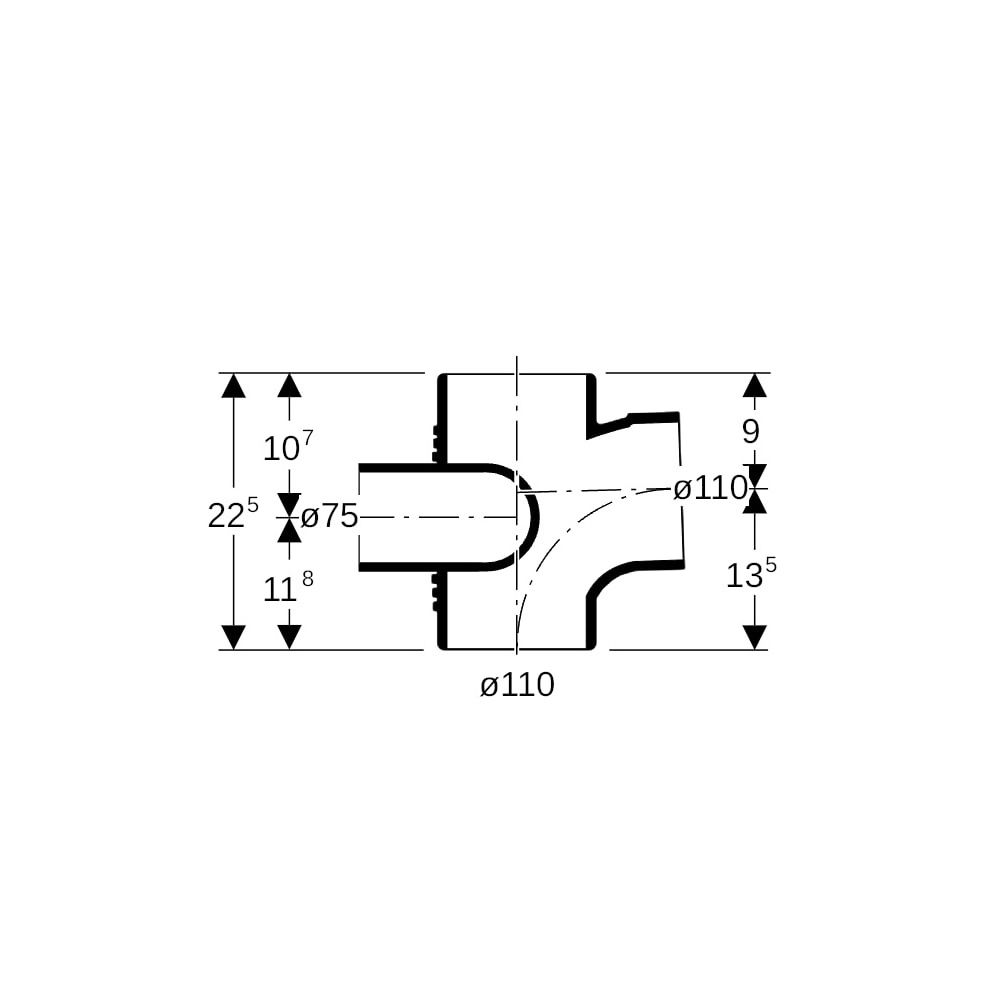

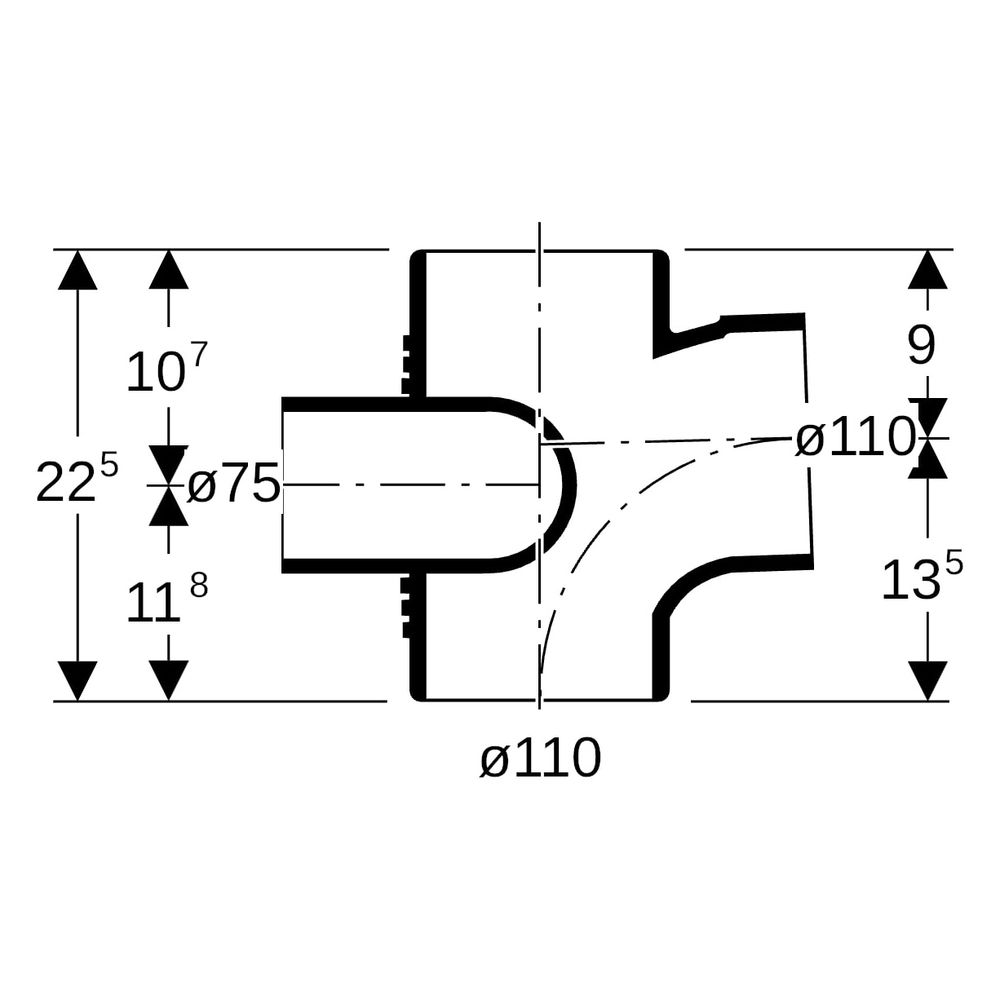

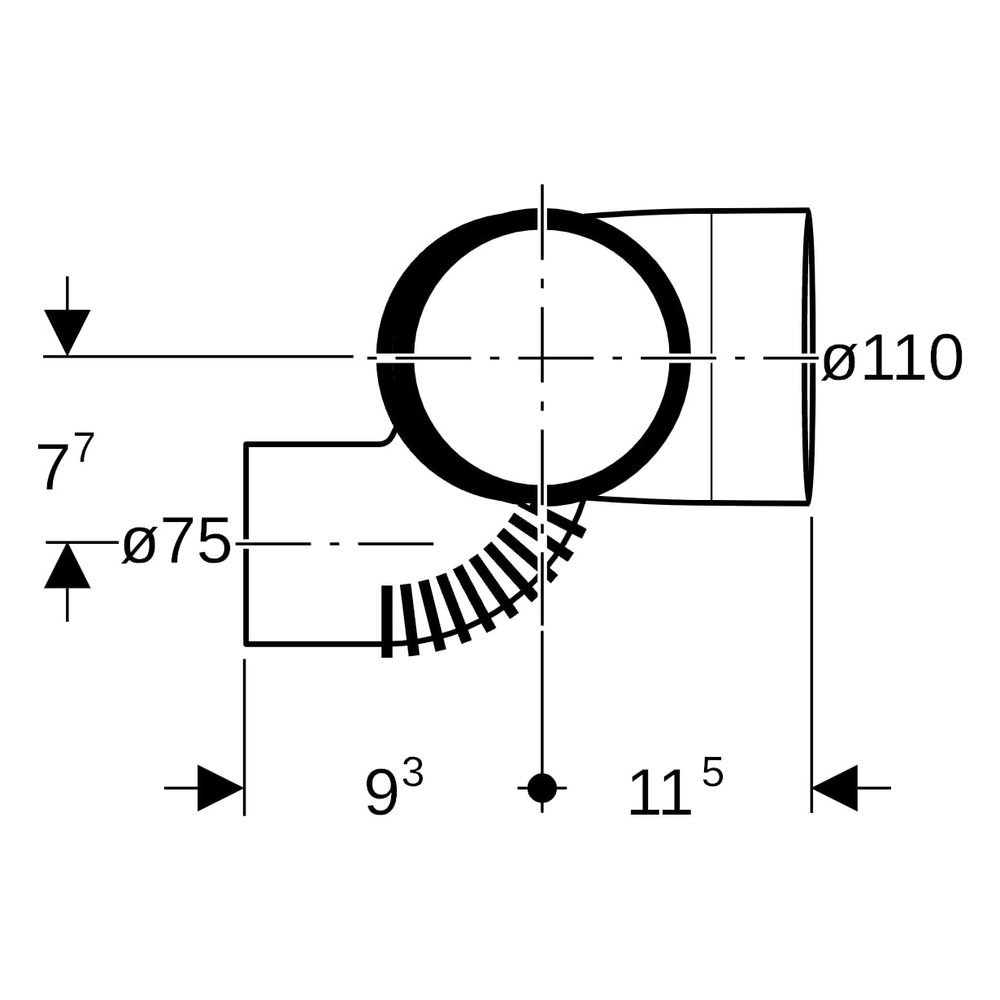

Das aus Polyethylen (PE-S2) gefertigte Formstück zeichnet sich durch eine hohe Materialbeständigkeit aus. Die Verbindung erfolgt über Kunststoffschweißenden, die eine dauerhafte und dichte Integration in das Entwässerungssystem ermöglichen. Mit einer Höhe von 22,5 cm und einer Ausladung von 7,7 cm ist das Bauteil für den Einsatz in Schachtanwendungen optimiert.

Technische Daten

• Winkel: 88,5 °
• Nennweite: DN 100 / DN 100 / DN 70
• Außendurchmesser: 110 mm / 110 mm / 75 mm
• Höhe: 22,5 cm
• Ausladung: 7,7 cm
• Werkstoff: PE-S2
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Wärmeausdehnung: 0,17 mm/(m·K)

Dieses Formstück bietet eine zuverlässige Lösung für anspruchsvolle Installationsumgebungen, in denen Schallschutz eine zentrale Rolle spielt. Durch die präzise Fertigung aus Polyethylen und die spezifische Geometrie mit Innenradius unterstützt das Bauteil eine effiziente und langlebige Gebäudeentwässerung. Die Kombination aus 110 mm Hauptanschluss und 75 mm Abzweig ermöglicht eine passgenaue Integration in bestehende Rohrleitungsnetze.
