Beschreibung

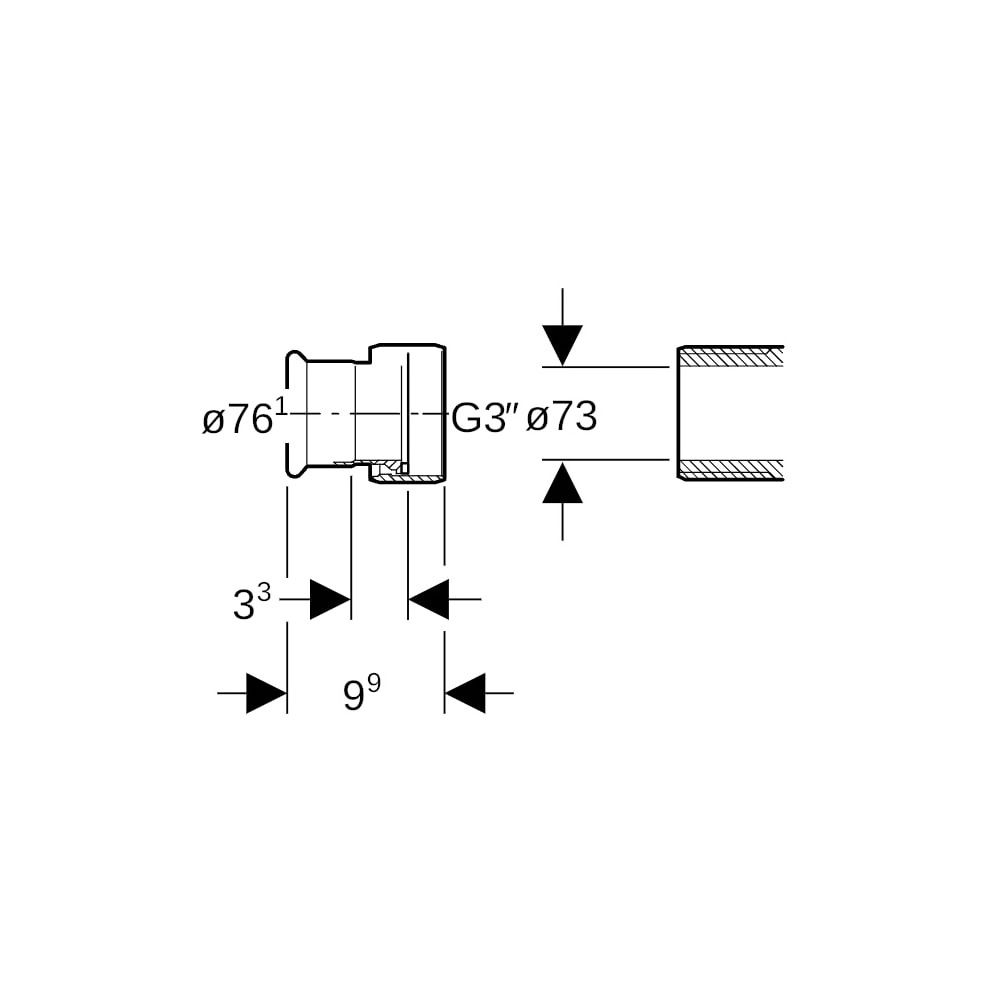

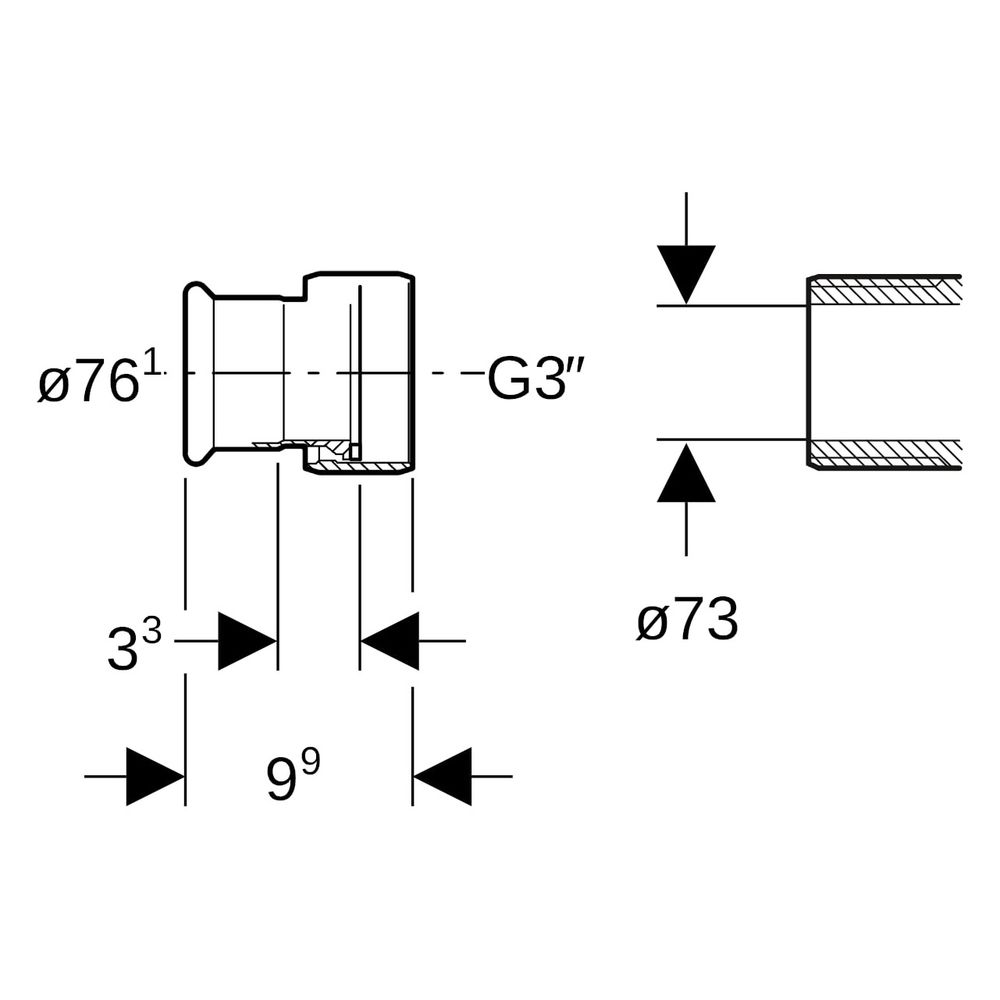

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 76,1mm, ID 73mm, G 3"
Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine Verbindung in Versorgungsanlagen der Haustechnik, Industrie und im Schiffbau. Das Bauteil kombiniert eine Pressmuffe mit einer Überwurfmutter aus Messing und ist für einen Rohraußendurchmesser von 76,1 mm ausgelegt.
Verbindungstechnik und Montage
Die Konstruktion aus unlegiertem Stahl 1.0034 (E195) bietet Stabilität. Zur Abdichtung ist das System mit einem CIIR-Dichtring sowie einer flachen EPDM-Dichtung ausgestattet. Die Pressmuffe verfügt über einen transparenten Schutzstopfen und ist unverpresst undicht ausgeführt. Ab einem Nenndurchmesser von DN 65 erfolgt der Korrosionsschutz gemäß AGI-Arbeitsblatt Q 151.
Technische Daten
- Nennweite: DN 65
- Rohraußendurchmesser: 76,1 mm
- Rohrgewinde: 3 "
- Innendurchmesser: 73 mm
- Länge: 9,9 cm
- Z-Maß: 3,3 cm
- Werkstoff: Stahl unlegiert 1.0034
- Mediumtemperatur: 0–100 °C
Das Bauteil ist präzise auf den Nenndurchmesser DN 65 abgestimmt. Die Kombination aus galvanisch verzinktem Stahl und der Überwurfmutter aus Messing sorgt für eine zugfeste Verbindung bei Mediumtemperaturen von 0 bis 100 °C.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 25045 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Überwurfmutter |
| Arbeitslänge Anschluss 1 | 16,5 |
| Arbeitslänge Anschluss 2 | 16,5 |
| Artikelnummer | GEBERIT-25045 |
| EAN-13 | 4024723250456 |
| Form | gerade |
| Gewicht | 0,857 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 99 |
| Länge Anschluss 1 | 53 |
| Länge Anschluss 2 | 46 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
