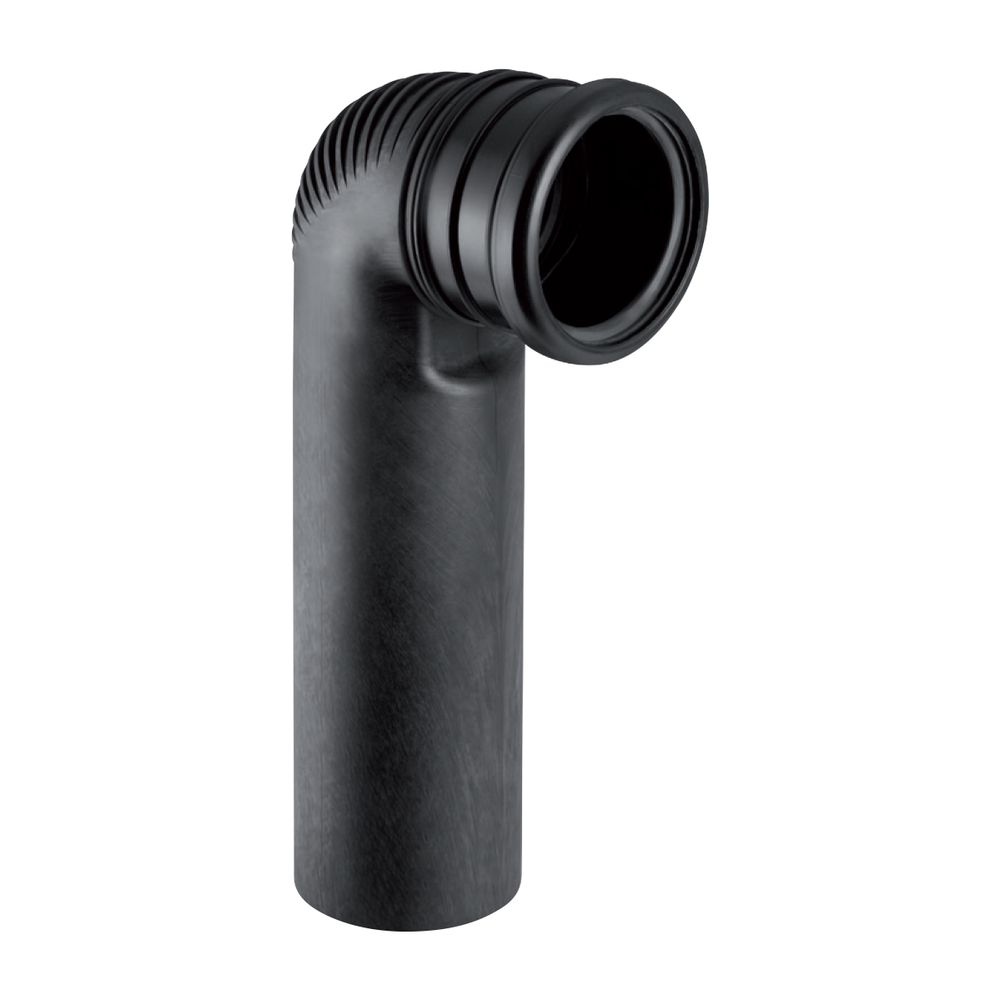

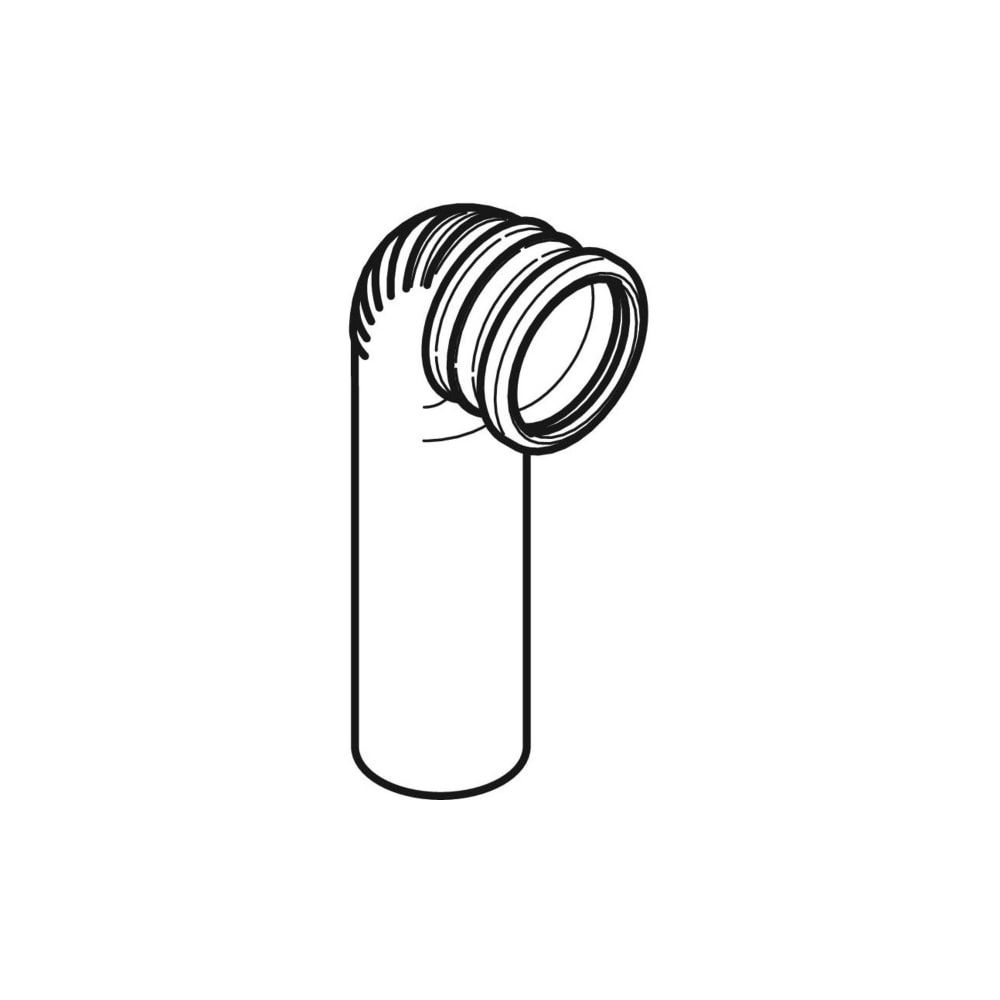

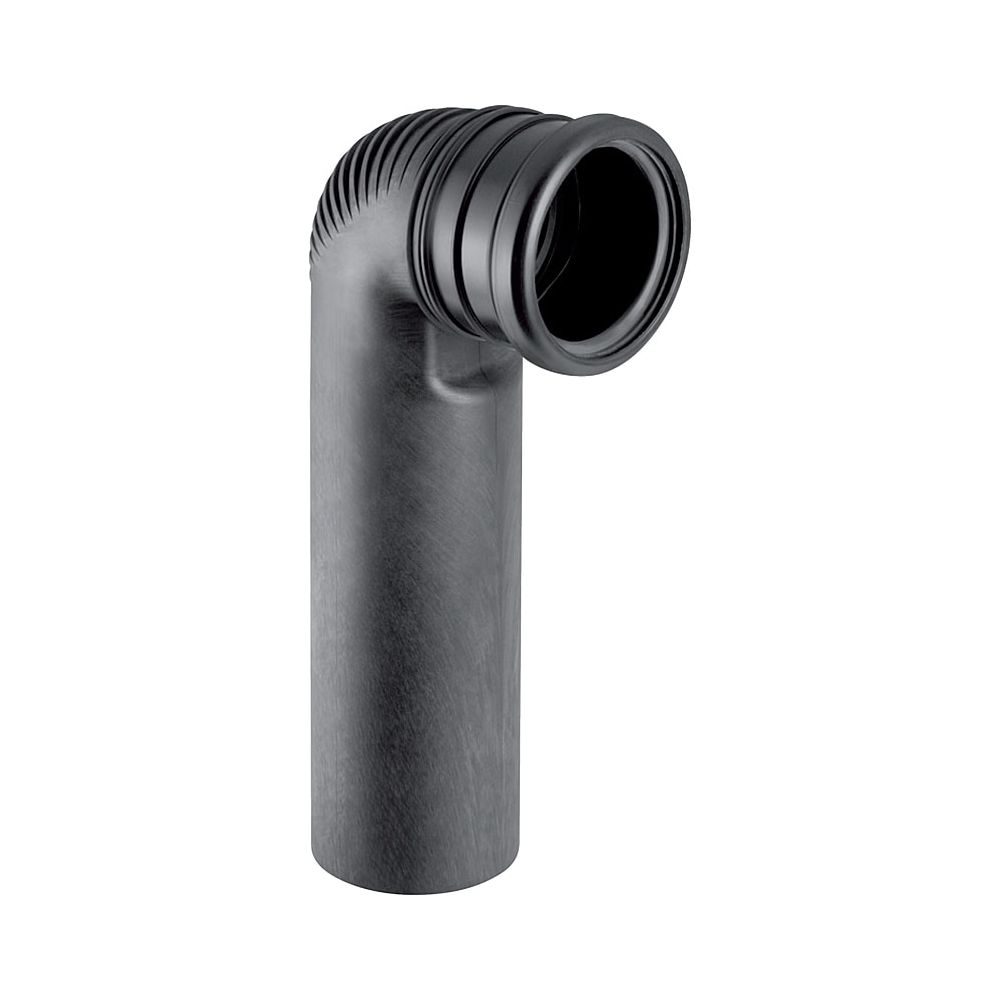

Geberit Silent db20 Anschlussbogen 90 Grad verlängert, mit kleinem Radius D 90mm, D1 90mm

Der verlängerte Anschlussbogen aus der Silent-db20-Serie von Geberit ermöglicht den fachgerechten Anschluss von Sanitärapparaten mit horizontalem Abgang an Entwässerungssysteme. Das Formstück zeichnet sich durch hochschalldämmende Eigenschaften aus und ist speziell für Gebäude mit erhöhten Anforderungen an den Schallschutz konzipiert.

Robuste Materialeigenschaften

Der aus PE-S2 gefertigte Bogen überzeugt durch eine hohe Beständigkeit gegenüber UV-Strahlung und Abrieb. Dank der Materialbeschaffenheit aus Polyethylen ist das Bauteil langlebig und für den Einsatz in der Gebäudeentwässerung optimiert. Die präzise Fertigung mit kleinem Radius sorgt für eine zuverlässige Leitungsführung bei einem Außendurchmesser von 90 mm.

Installation und Geometrie

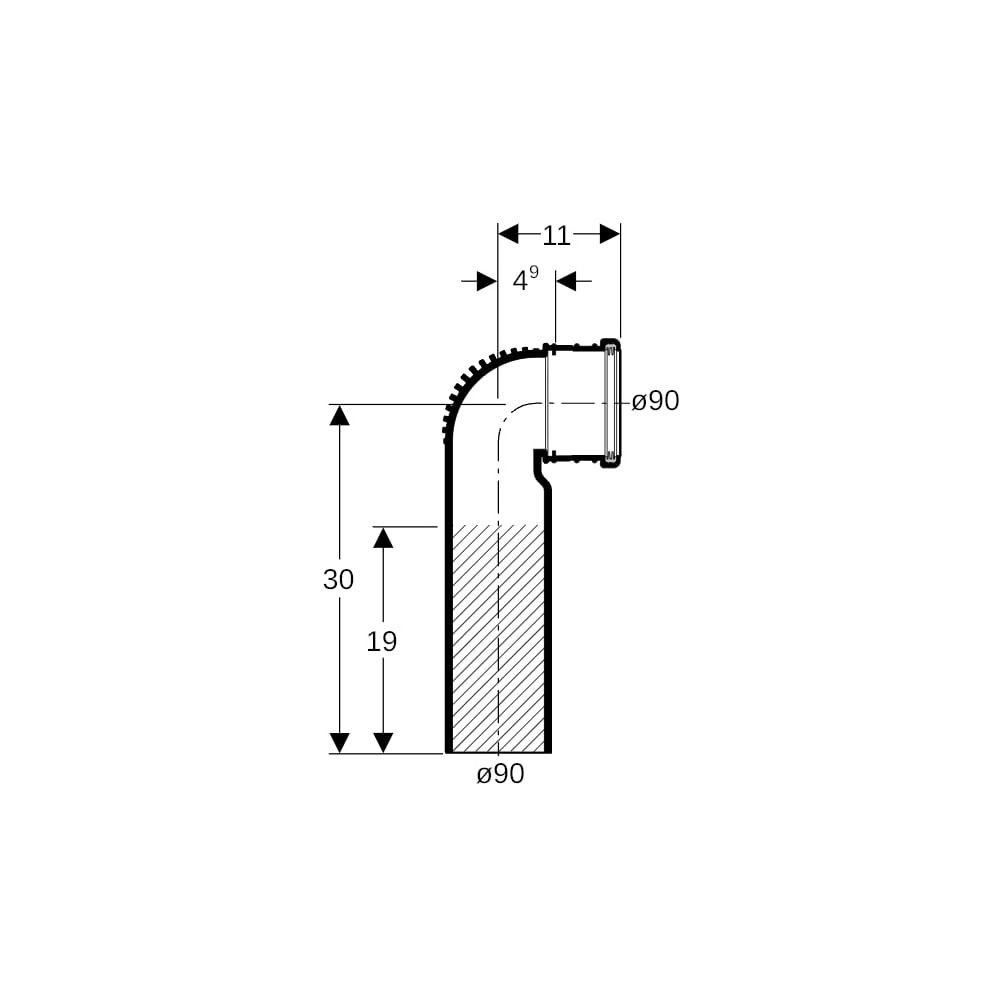

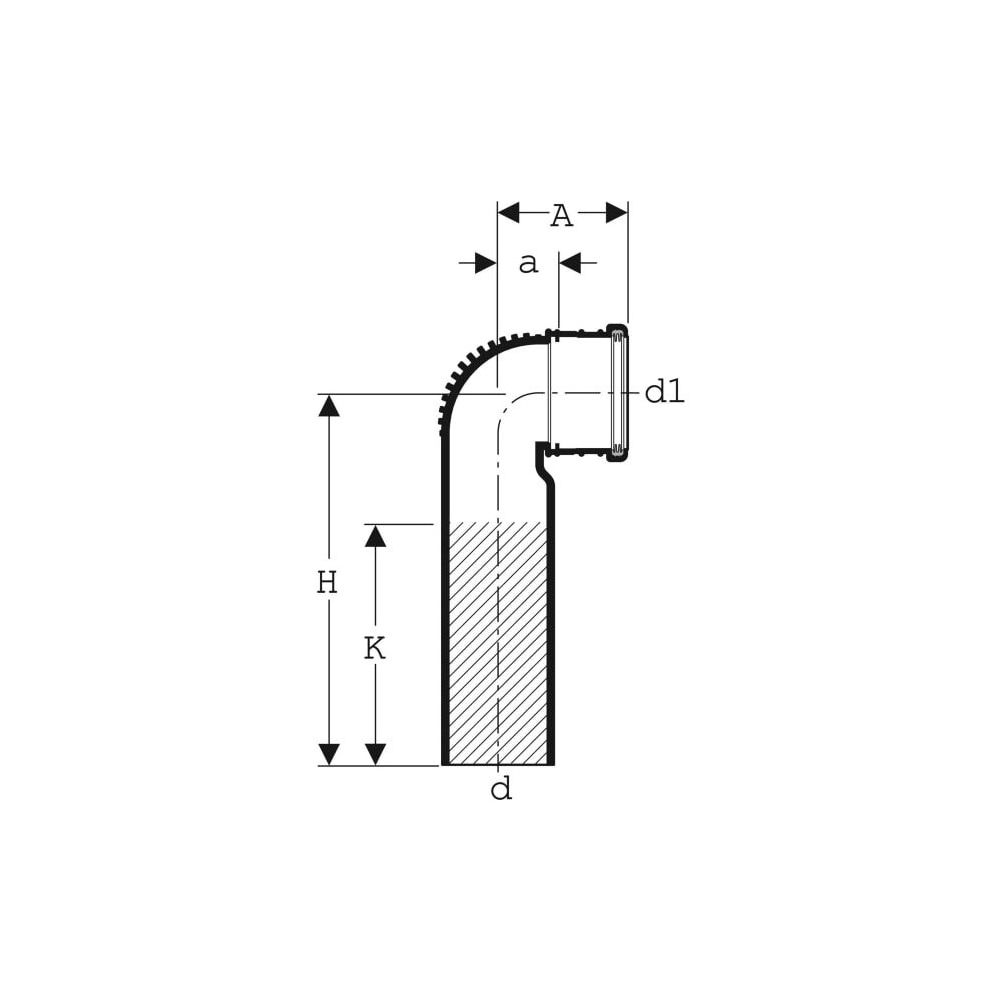

Der Anschlussbogen bietet mit einer Ausladung von 11 cm und einer Gesamthöhe von 30 cm eine flexible Lösung für die Installation. Durch die Kombination aus schalloptimiertem Material und der verlängerten Bauform unterstützt das Formstück eine effiziente Abwasserführung. Die beiliegende Lippendichtung aus EPDM sorgt für eine sichere Verbindung im System.

Technische Daten

• Werkstoff: PE-S2
• Außendurchmesser: 90 mm
• Winkel: 90 Grad
• Ausladung: 11 cm
• Höhe: 30 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Max. Kürzung: 19 cm
• Lagertemperatur: max. 40 °C

Das Formstück bietet eine abriebfeste und UV-beständige Ausführung für die Gebäudeentwässerung. Mit einem Winkel von 90 Grad, einer Ausladung von 11 cm und der Möglichkeit zur Kürzung um bis zu 19 cm ist eine präzise Anpassung an die baulichen Gegebenheiten sichergestellt. Die hochschalldämmende Konstruktion trägt maßgeblich zu einem geräuscharmen Betrieb in sensiblen Wohnbereichen bei.

Lieferumfang

• 1x Anschlussbogen
• 1x Lippendichtung aus EPDM
• 1x Schutzdeckel
