Geberit Mapress Kugelhahn NPW mit Betätigungshebel Außendurchmesser 28mm, 16 bar
Dieser Kugelhahn aus Messing dient der zuverlässigen Absperrung in Kühl- und Heizungswassersystemen. Er ist für die Installation mit Geberit Mapress C-Stahl- und Kupferrohrsystemen konzipiert und zeichnet sich durch eine robuste Bauweise mit verchromter Kugel aus.
Montage und Sicherheit
Die Armatur verfügt über einen Pressindikator zur visuellen Kontrolle der Verpressung. Dank der Eigenschaft unverpresst undicht werden nicht verpresste Verbindungen bei der Druckprüfung sofort erkannt. Die Betätigung erfolgt über einen Handgriff, der eine präzise Steuerung des Durchflusses ermöglicht. Der Kugelhahn ist für einen Betriebsdruck von bis zu 16 bar ausgelegt und bietet durch den Volldurchgang einen optimalen Durchfluss.
Material und Beständigkeit
Das Gehäuse besteht aus Messing CW617N. Die Kugeldichtung ist aus Polytetrafluorethylen gefertigt, während die Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk besteht. Diese Materialkombination sorgt für eine hohe Beständigkeit in den spezifizierten Temperaturbereichen.
Die Armatur überzeugt durch ihre Langlebigkeit in anspruchsvollen Versorgungssystemen. Mit einer Nennweite von DN 25 und einem Außendurchmesser von 28 mm ist sie für vielfältige Anwendungen geeignet. Der Betrieb ist in einem Temperaturbereich von -20 bis +120 °C möglich, wobei die Dauerbetriebstemperatur zwischen 0 und 70 °C liegt.

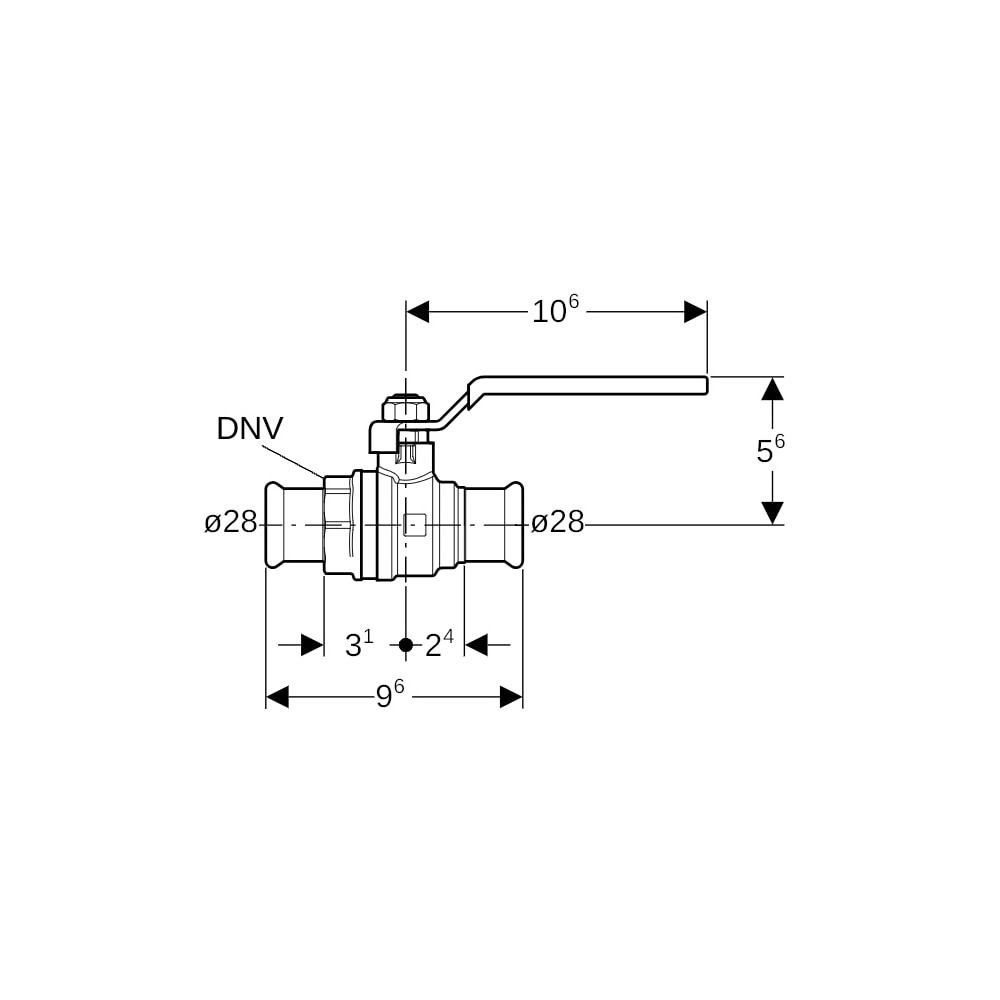

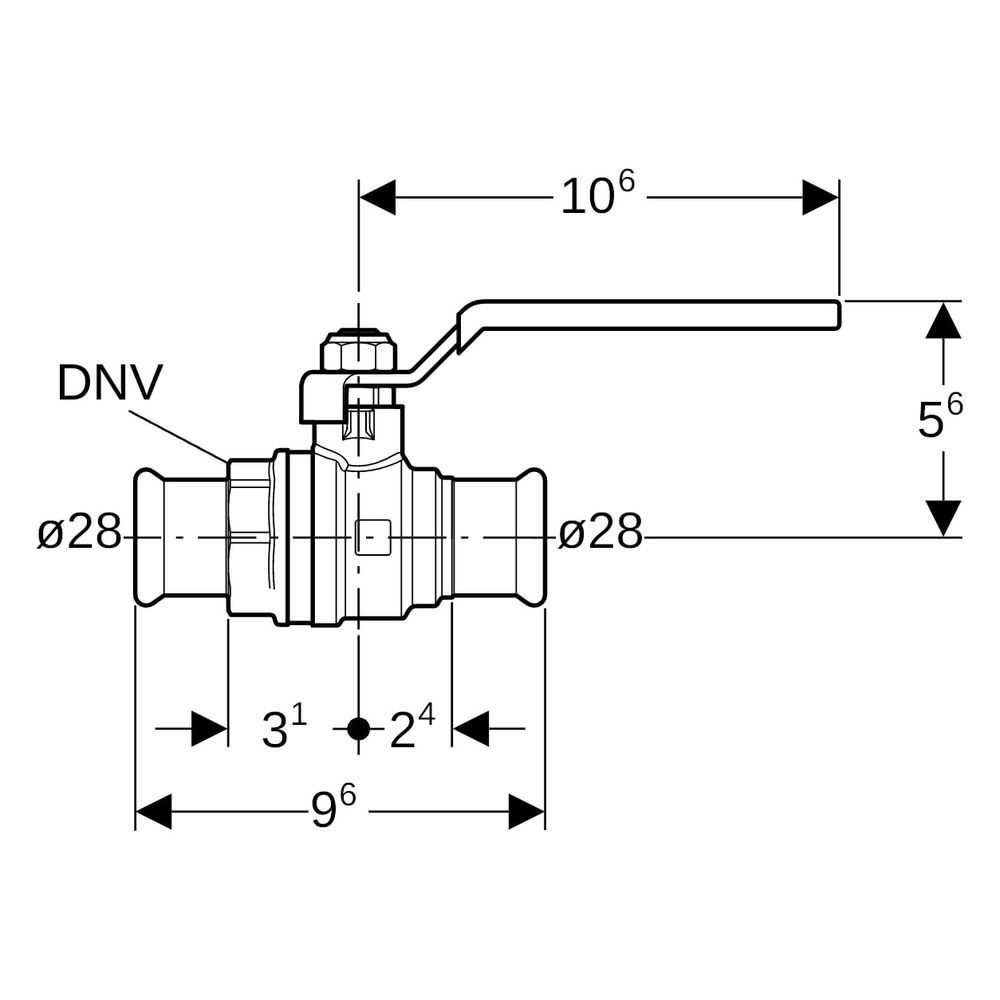

Technische Daten
- Nenndurchmesser: DN 25
- Außendurchmesser: 28 mm
- Druckstufe: PN 16
- Werkstoff: Messing CW617N
- Betriebstemperatur: -20 bis +120 °C
- Kvs-Wert: 39
- Länge: 9,6 cm
- Z-Maß: 2,4 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 94925 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 24 |
| Arbeitslänge Anschluss 2 | 24 |
| Artikelnummer | GEBERIT-94925 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4024723949251 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,516 kg |
| Höhe Handgriff | 56 |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Kvs-Wert | 39 |
| Länge Anschluss 1 | 20,5 |
| Länge Anschluss 2 | 20,5 |
| Länge Handgriff | 106 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | verchromt |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Rohraußendurchmesser Anschluss 2 | 28 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
