Beschreibung
Geberit Mapress Kugelhahn NPW mit Betätigungshebel Außendurchmesser 15mm, 16 bar
Dieser Kugelhahn aus Messing ermöglicht eine zuverlässige Absperrung in Heizungs- und Kühlsystemen. Er ist für den Einsatz mit Geberit Mapress C-Stahl- sowie Kupferrohrleitungen konzipiert und zeichnet sich durch eine robuste Bauweise mit verchromter Messingkugel aus.
Zuverlässige Installation und Funktion
Die Armatur ist für einen Betriebsdruck von bis zu 16 bar ausgelegt und deckt einen Temperaturbereich von -20 bis +120 °C ab. Dank des integrierten Pressindikators lässt sich die ordnungsgemäße Verpressung bei der Montage direkt überprüfen, wobei die Verbindung im unverpressten Zustand als undicht definiert ist. Dies erhöht die Sicherheit bei der Installation in Versorgungssystemen.
Robuste Konstruktion
Das Gehäuse besteht aus Messing (CW617N), während die Kugeldichtung aus PTFE gefertigt ist. Die Spindeldichtung aus EPDM sorgt für eine dauerhafte Dichtigkeit. Mit seinem Volldurchgang ermöglicht der Kugelhahn einen optimalen Durchfluss bei einem Kvs-Wert von 12,3. Die Bedienung erfolgt über einen manuellen Handgriff.
Der Kugelhahn überzeugt durch seine Langlebigkeit und einfache Handhabung in anspruchsvollen Installationen. Mit einem Außendurchmesser von 15 mm und einer Baulänge von 7,7 cm ist er kompakt dimensioniert. Die Kombination aus bewährter Pressmuffen-Technik und widerstandsfähigen Materialien macht ihn zur idealen Wahl für Heiz- und Kühlwasseranwendungen, auch bei Verwendung von Frostschutzmitteln.
Technische Daten
- Außendurchmesser: 15 mm
- Nennweite: DN 12
- Druckstufe: PN 16
- Betriebstemperatur: -20 bis +120 °C
- Kvs-Wert: 12,3
- Werkstoff: Messing CW617N

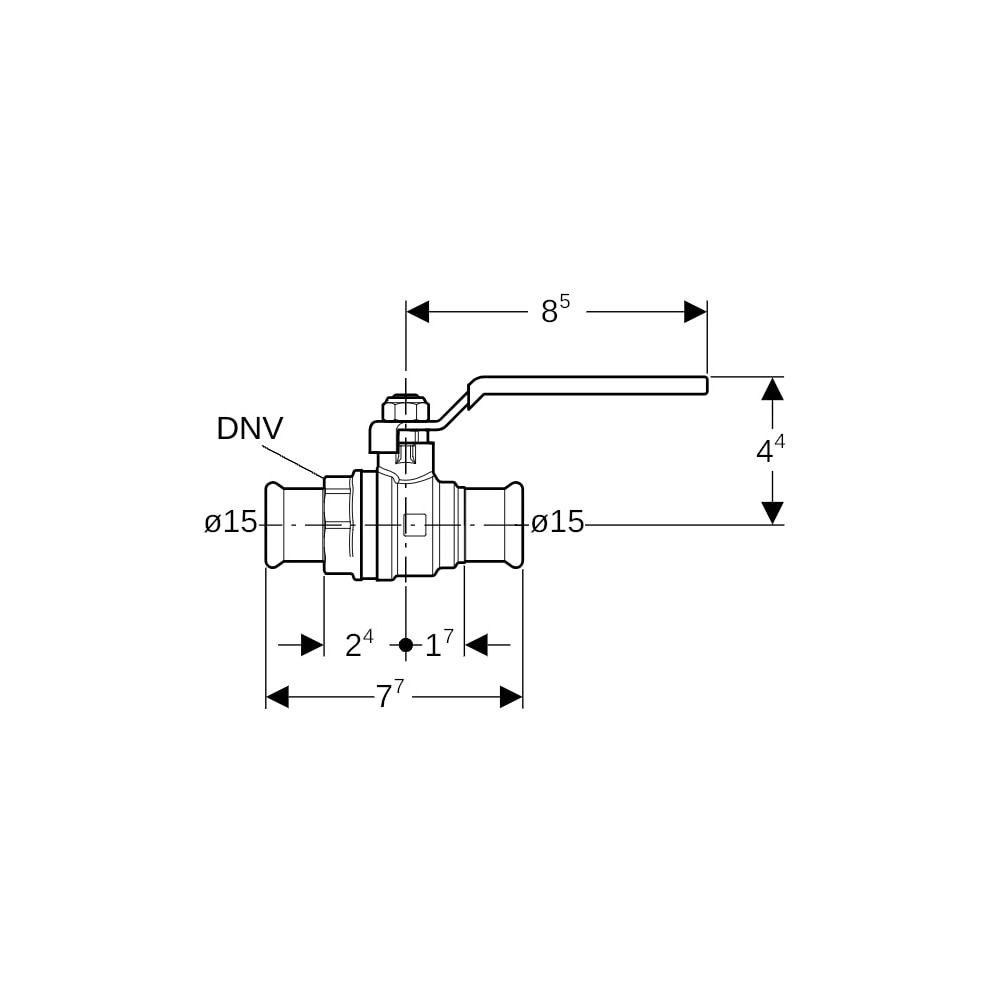

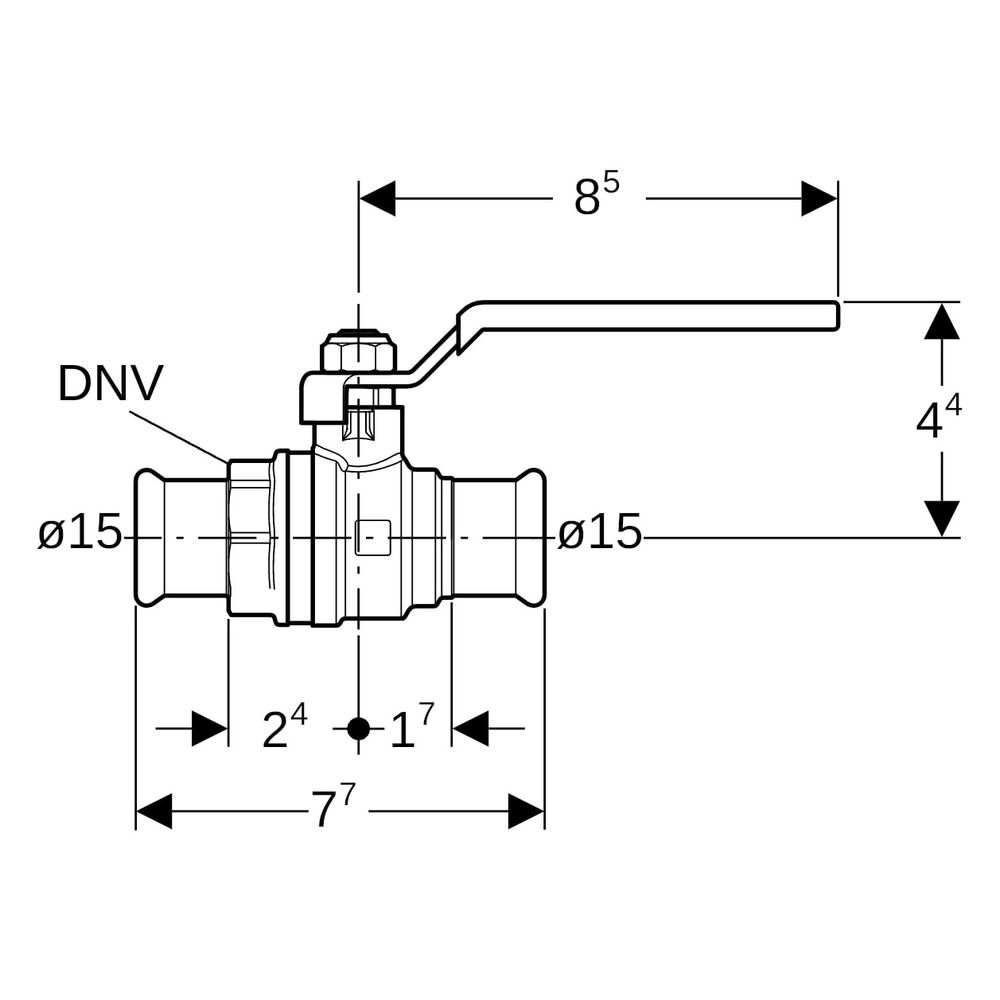

- Länge: 7,7 cm
- Z-Maß: 1,7 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 94922 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 17 |
| Arbeitslänge Anschluss 2 | 17 |
| Artikelnummer | GEBERIT-94922 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4024723949220 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,227 kg |
| Höhe Handgriff | 44 |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Kvs-Wert | 12,3 |
| Länge Anschluss 1 | 18 |
| Länge Anschluss 2 | 18 |
| Länge Handgriff | 85 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | verchromt |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
