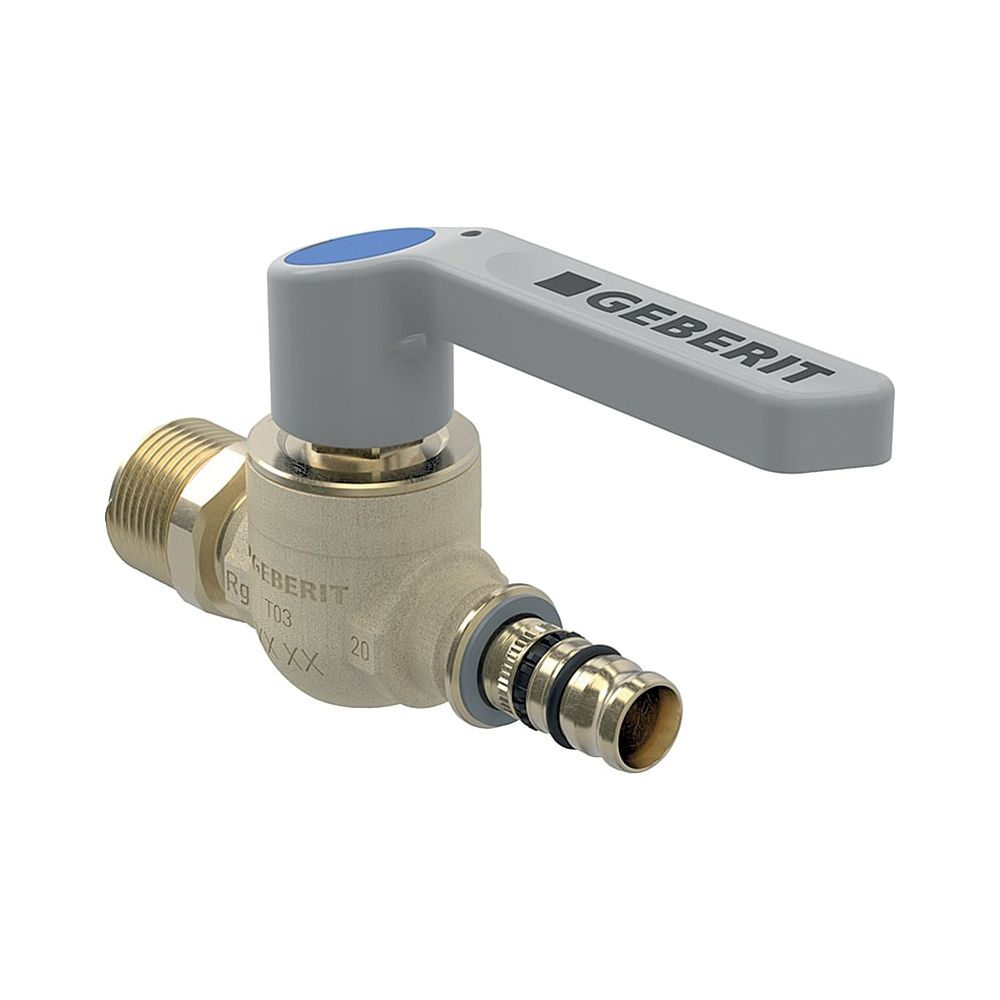

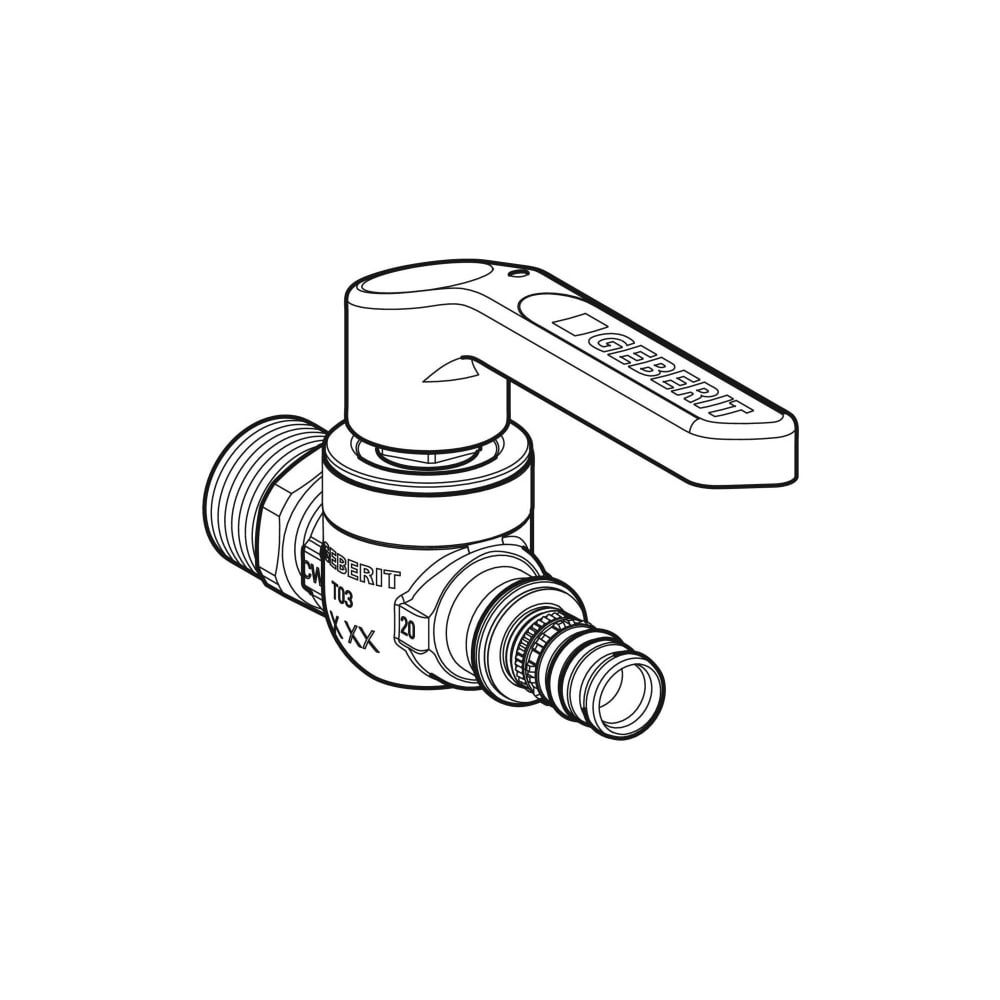

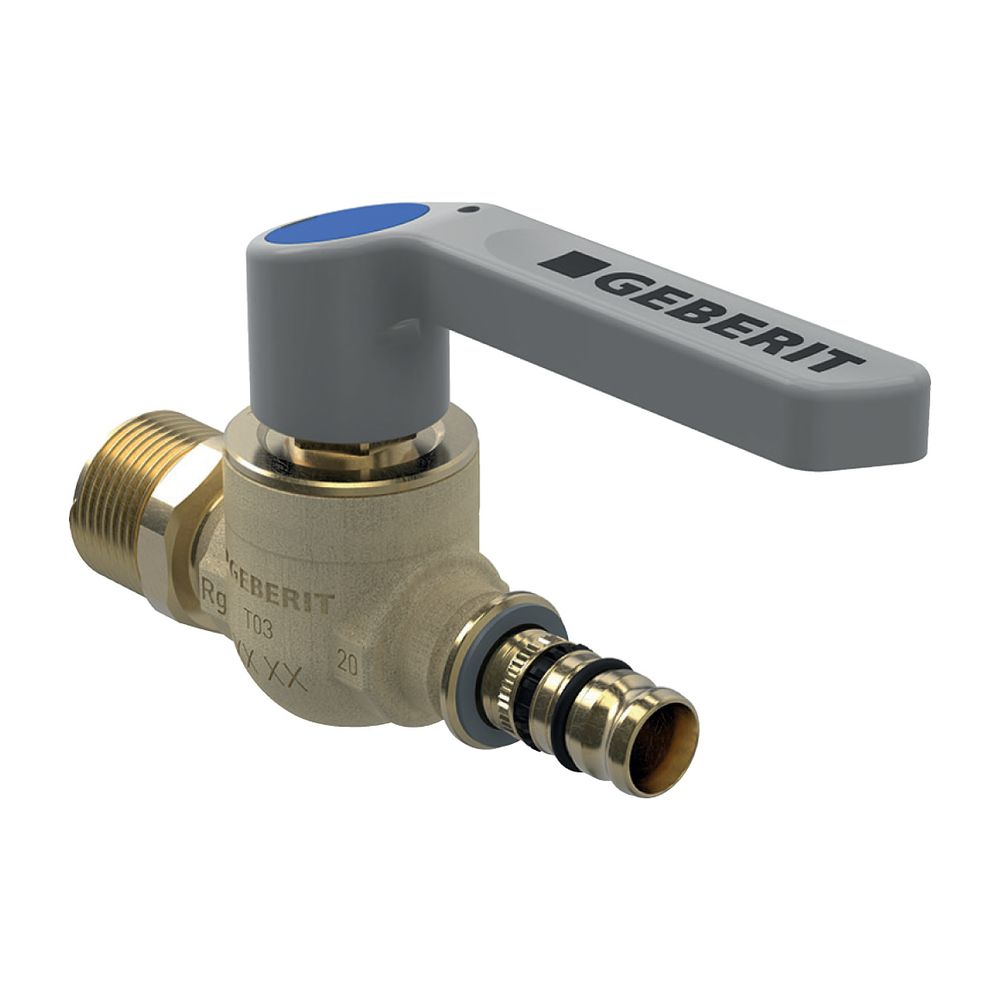

Geberit Mepla Kugelhahn mit Außengewinde, Betätigungshebel CW617N, D 26mm, R 3/4", PN 10 bar
Dieser Kugelhahn aus Messing CW617N ermöglicht eine zuverlässige Absperrung in Heizungs- und Kühlsystemen. Die Armatur zeichnet sich durch eine robuste Bauweise mit Volldurchgang aus und ist für einen Betriebsdruck von bis zu 10 bar ausgelegt. Dank der EPDM-Dichtungen und der Trinkwasserkonformität nach UBA eignet sich das Bauteil für vielseitige Anwendungen in der Haustechnik.
Funktionale Merkmale
Die Armatur ist als gerade Ausführung konzipiert und verfügt über eine Kugel aus PPSU, die zusammen mit dem Grundkörper vollständig durchströmt wird. Dies minimiert Druckverluste und sorgt für eine effiziente Durchflussleistung. Die Bedienung erfolgt komfortabel über einen Betätigungshebel, der mittels Schraube befestigt ist. Für eine einfache Wartung ist das Oberteil des Kugelhahns austauschbar. Zudem bietet das System eine Sicherheitsfunktion, bei der unverpresste Verbindungen als undicht erkannt werden.
Technische Daten
- Werkstoff: Messing CW617N
- Nenndurchmesser: DN 20
- Rohraußendurchmesser: 26 mm
- Anschluss: Außengewinde R 3/4 Zoll
- Betriebsdruck: PN 10 bar
- Betriebstemperatur: 0 bis 80 °C
- Kvs-Wert: 11,9

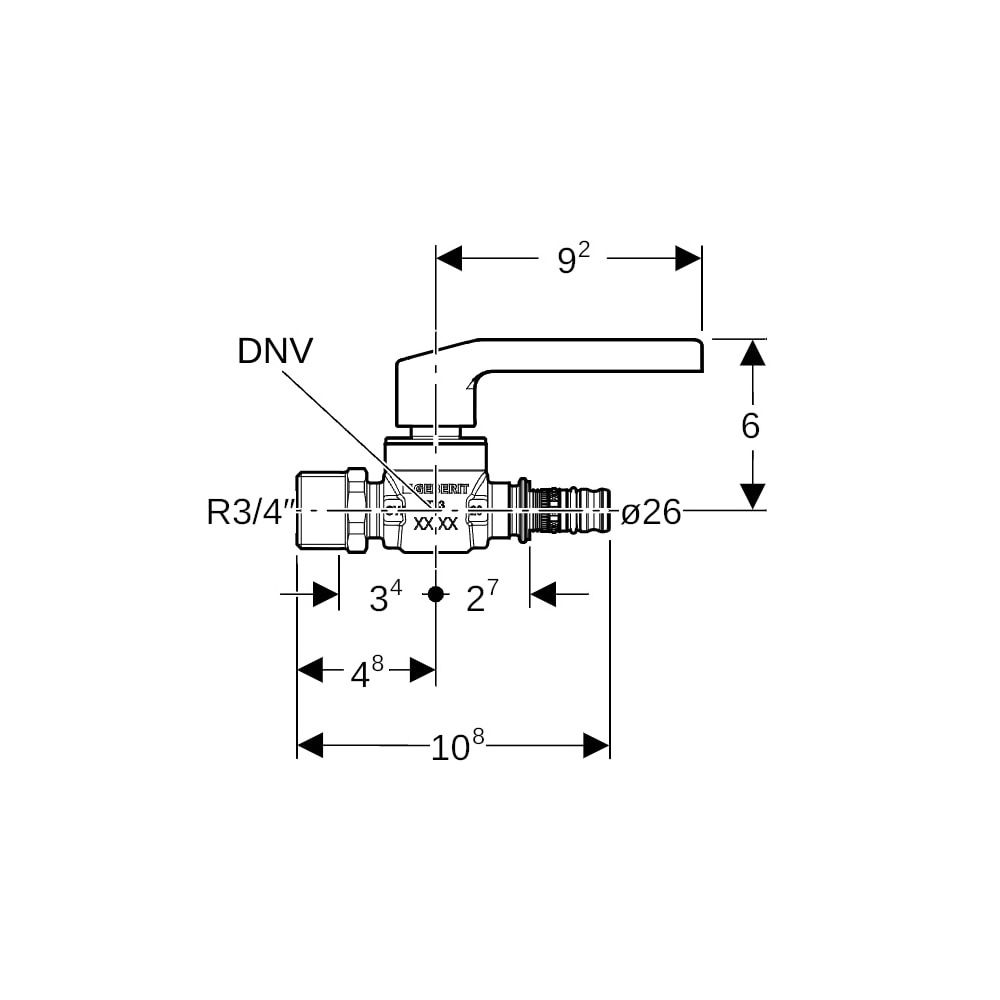

- Länge: 10,8 cm
- Höhe: 4,8 cm
Der Kugelhahn überzeugt durch seine Langlebigkeit und die Eignung für Kühl- und Heizungswasser, auch unter Zusatz von Frostschutzmitteln. Mit einem Nenndurchmesser von DN 20 und einem Kvs-Wert von 11,9 bietet er eine hohe hydraulische Leistungsfähigkeit. Die Kombination aus hochwertigem Messinggehäuse und EPDM-Dichtungen stellt eine dauerhafte Betriebssicherheit im Temperaturbereich bis 80 °C sicher.
Lieferumfang
- 1x Kugelhahn
- 1x Farbmarkierungsset (rot, blau, grün)
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 613063002 |
| Hersteller | Geberit |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |

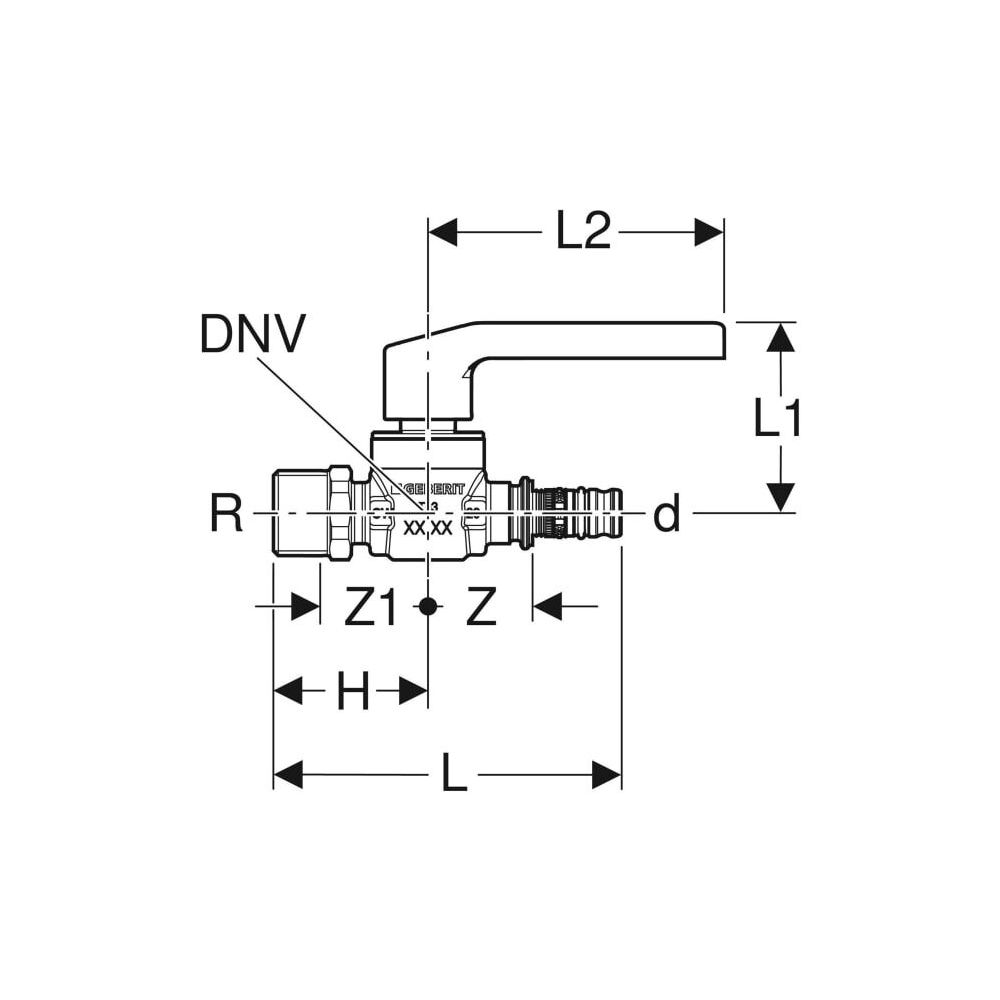

| Arbeitslänge Anschluss 1 | 27 |
| Arbeitslänge Anschluss 2 | 27 |
| Artikelnummer | GEBERIT-613063002 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 4025410737304 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,352 kg |
| Höhe Handgriff | 60 |
| Kvs-Wert | 11,9 |
| Länge Anschluss 1 | 14 |
| Länge Anschluss 2 | 33 |
| Länge Handgriff | 92 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Rohraußendurchmesser Anschluss 1 | 26 |
| Trinkwasserkonform nach UBA | Ja |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
