Geberit Mapress Edelstahl Flansch PN 10/16, mit Einschubende D 22mm, DN 20
Dieser Edelstahl-Flansch aus dem Mapress-System von Geberit ermöglicht eine zuverlässige Verbindung zwischen einem Rohrsystem und einer Flanschverbindung. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch seine hohe Materialqualität aus.
Robuste Konstruktion für Versorgungssysteme
Der Flansch ist aus hochwertigem CrNiMo-Stahl 1.4401 gefertigt, was eine hohe Beständigkeit in anspruchsvollen Installationen sicherstellt. Die Ausführung entspricht der Form B1 gemäß EN 1092-1 mit einer erhöhten Dichtleiste. Das Bauteil ist für einen Nenndurchmesser von DN 20 ausgelegt und verfügt über ein Einschubende mit einem Außendurchmesser von 22 mm. Die Verbindung ist zugfest und systemgebunden, was eine sichere Montage in professionellen Rohrleitungsnetzen unterstützt.
Die Komponente ist trinkwasserkonform gemäß UBA-Vorgaben und eignet sich somit für den Einsatz in entsprechenden Versorgungsleitungen. Mit einer Gesamthöhe von 7,9 cm und einem Flansch-Lochkreisdurchmesser von 75 mm ist das Bauteil präzise auf die Anforderungen des Mapress-Systems abgestimmt. Die robuste Verarbeitung aus Edelstahl 316 ermöglicht eine langlebige und stabile Verbindung in der Haustechnik.
Technische Daten
- Werkstoff: CrNiMo-Stahl 1.4401
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm

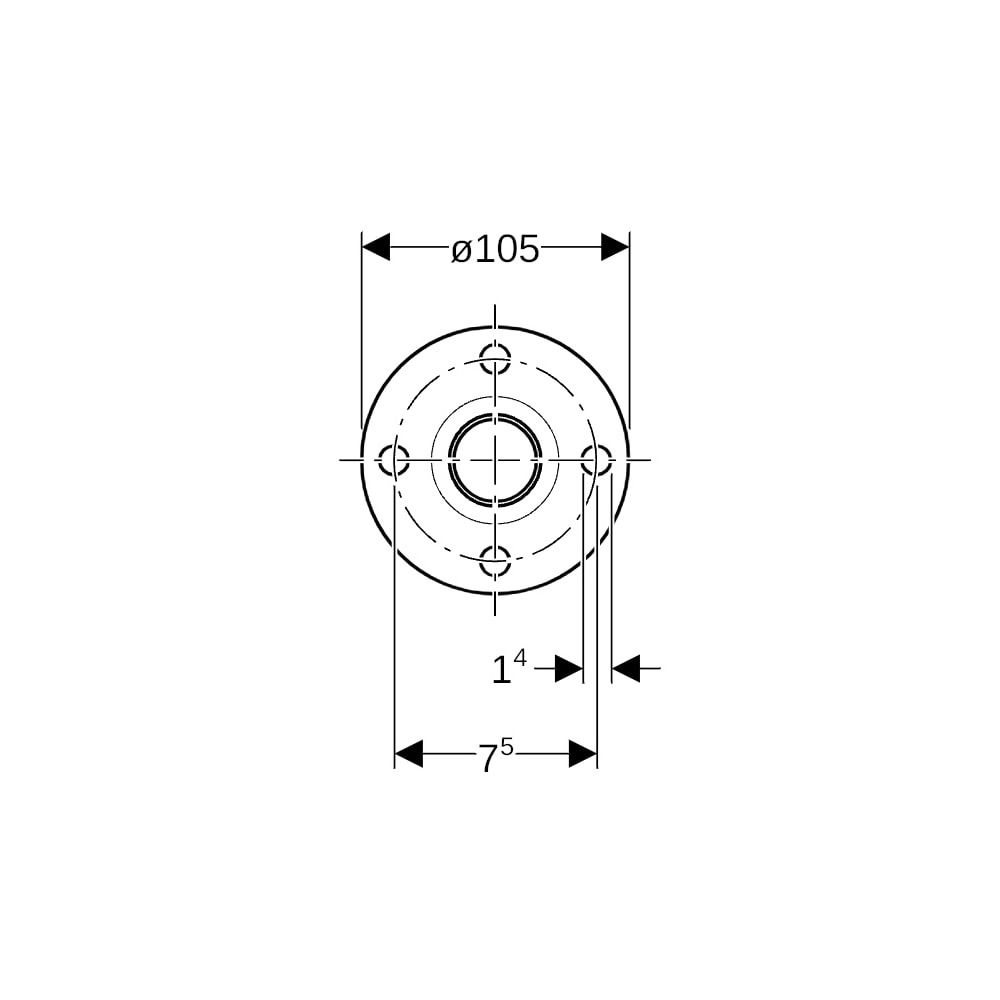

- Flansch-Lochkreisdurchmesser: 75 mm
- Anzahl Schrauben: 4 St.

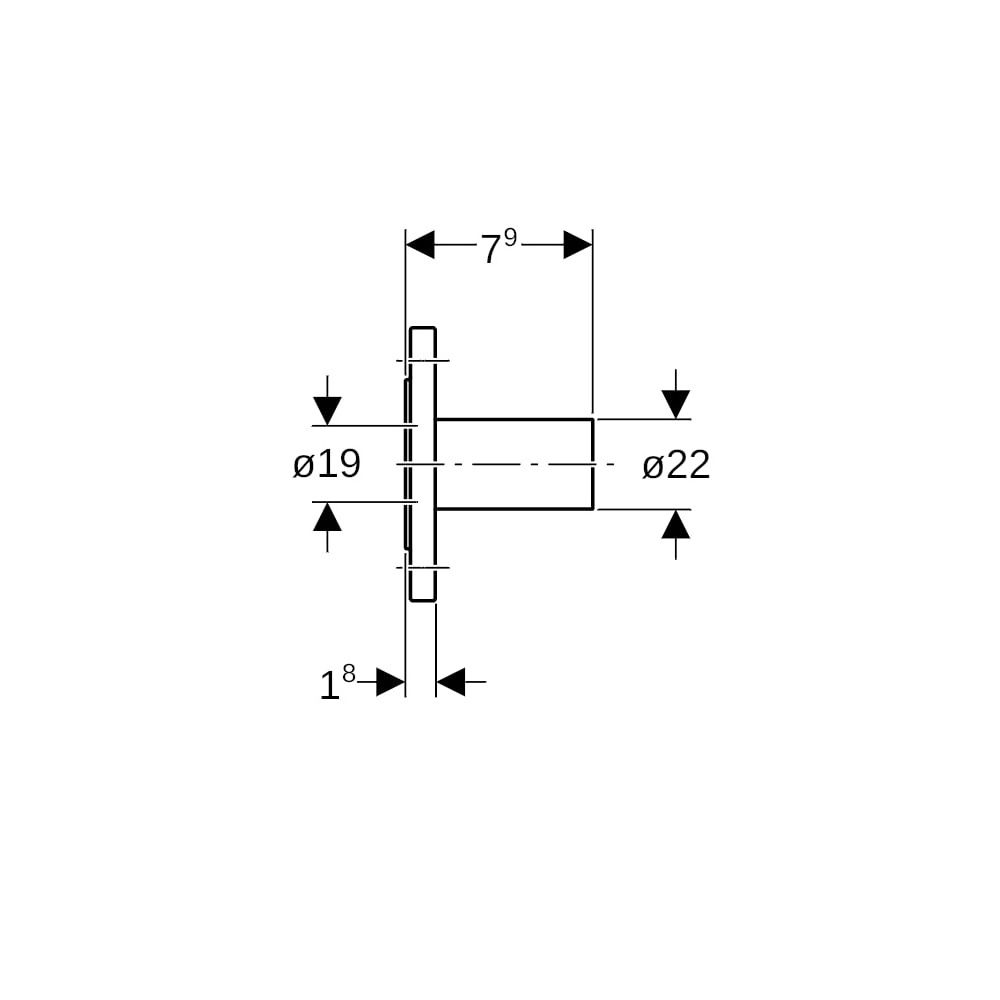

- Höhe: 7,9 cm
- Druckstufe: PN 10/16
Durch die Fertigung aus CrNiMo-Stahl 1.4401 und die Einhaltung der Norm EN 1092-1 bietet dieser Flansch eine hohe Beständigkeit. Mit einer Nennweite von DN 20, einem Außendurchmesser von 22 mm und der Trinkwasserkonformität nach UBA ist das Bauteil eine zuverlässige Lösung für professionelle Versorgungssysteme.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Edelstahl |
| Hersteller-Artikelnummer | 33744 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-33744 |
| EAN-13 | 4025410751065 |
| Form | gerade |
| Gewicht | 1,082 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 79 |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 18 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 105 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoffgüte Anschluss 1 | Edelstahl 316 (1.4401) |
| Werkstoffgüte Anschluss 2 | Edelstahl 316 (1.4401) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
