Geberit Silent db20 Schachtbogenabzweig 88,5 Grad rechts, D 110mm, D1 90mm, D2 75mm

Dieser Schachtbogenabzweig aus der Serie Silent-db20 ermöglicht eine effiziente Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius ist für den Einsatz in anspruchsvollen Entwässerungssystemen konzipiert und zeichnet sich durch eine robuste Materialbeschaffenheit aus.

Optimierte Entwässerungstechnik

Das aus Polyethylen gefertigte Bauteil ist speziell auf die Anforderungen moderner Abwassersysteme abgestimmt. Durch den integrierten Innenradius wird ein strömungsgünstiger Übergang sichergestellt, der zur Geräuschminimierung im Betrieb beiträgt. Die Ausführung als rechtsseitiger Abzweig mit einem Winkel von 88,5 Grad ermöglicht eine präzise Leitungsführung innerhalb des Entwässerungsstrangs.

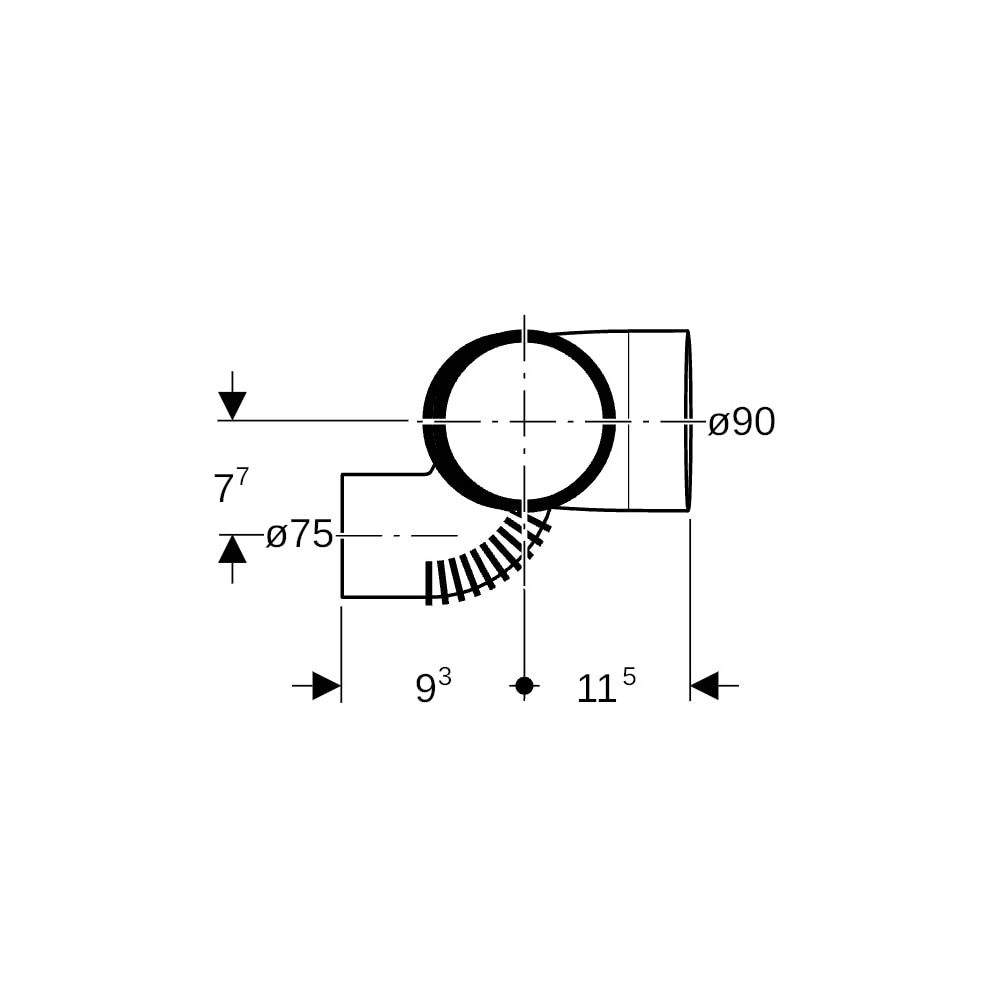

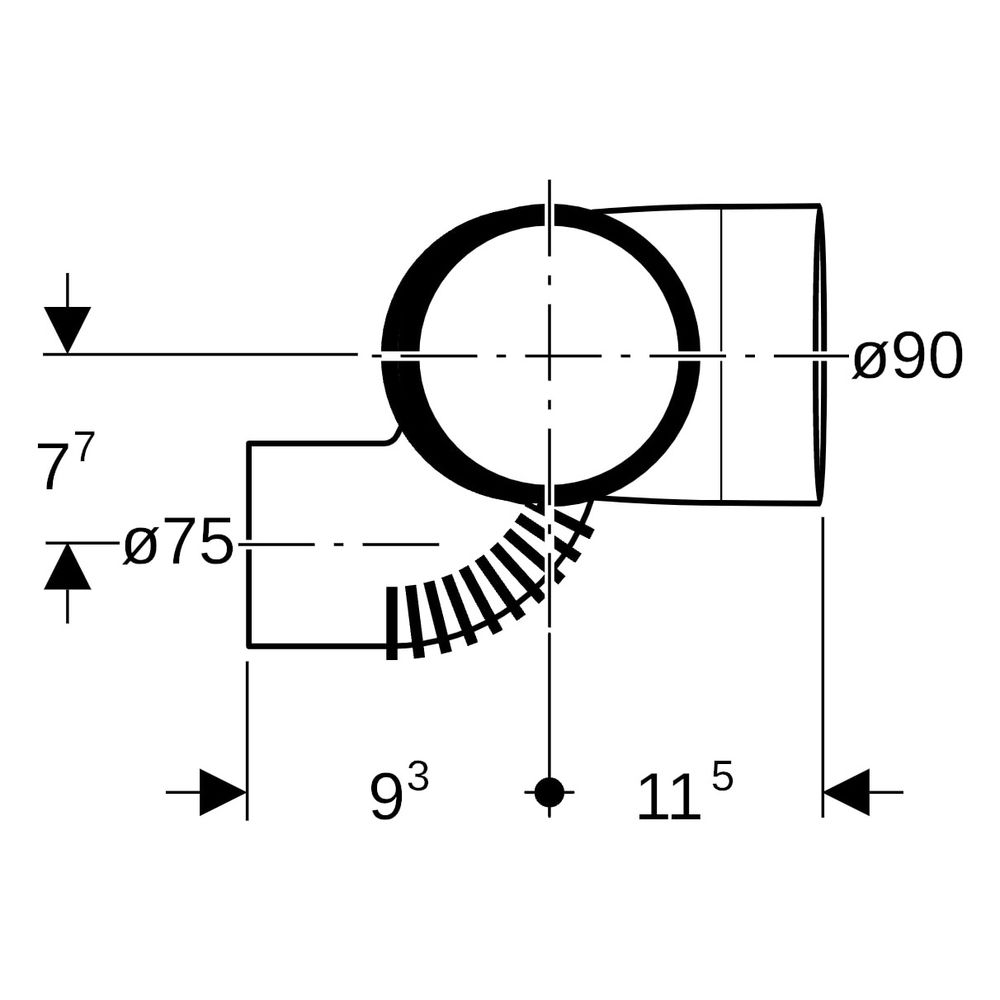

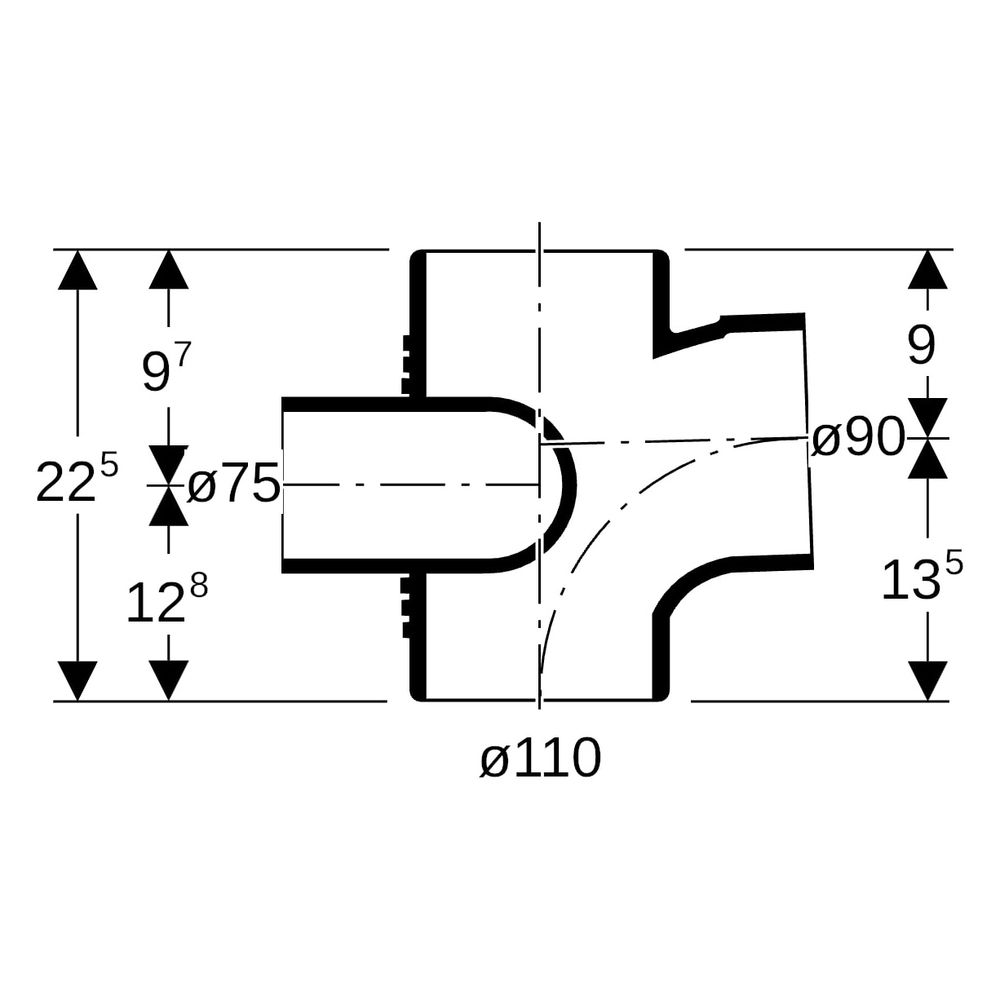

Technische Daten

• Winkel: 88,5 °
• Ausführung: rechts
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 75 mm
• Außendurchmesser Anschluss 3: 90 mm
• Werkstoff: PE-S2
• Höhe: 22,5 cm
• Ausladung: 7,7 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Der Schachtbogenabzweig überzeugt durch eine passgenaue Verarbeitung und die Eignung für schalloptimierte Entwässerungssysteme. Mit einem Außendurchmesser von 110 mm am Hauptanschluss und den Abgängen von 90 mm sowie 75 mm bietet das Bauteil eine zuverlässige Lösung für die fachgerechte Gebäudeentwässerung. Die robuste Konstruktion aus PE-S2 sorgt für eine dauerhafte Stabilität und Funktionalität im Systemverbund.
