Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 108mm

Dieser 90-Grad-Bogen aus hochwertigem CrNiMo-Stahl 1.4401 ermöglicht eine zuverlässige Richtungsänderung in Gas-Installationssystemen. Das Bauteil ist für Natur- und Flüssiggase konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Sicherheit und Montage

Die Verbindungstechnik ist auf Betriebssicherheit ausgelegt. Der Bogen verfügt über einen gelben Dichtring aus HNBR, der speziell für Gasanwendungen optimiert wurde. Zur Überprüfung der ordnungsgemäßen Verpressung ist das System mit einem Pressindikator ausgestattet. Die gelbe Markierung sowie der gelbe Schutzstopfen an der Pressmuffe dienen der Identifikation des Einsatzbereichs und schützen das Bauteil vor Verunreinigungen. Das System ist zudem unverpresst undicht, wodurch nicht verpresste Verbindungen bei der Druckprüfung sofort erkennbar sind.

Werkstoff und Ausführung

Gefertigt aus rostfreiem Edelstahl 316, bietet das Formstück eine hohe Korrosionsbeständigkeit. Die Konstruktion umfasst ein Einschubende sowie eine Pressmuffe, die eine zugfeste Verbindung innerhalb des Versorgungssystems sicherstellen.

Durch die präzise Fertigung aus CrNiMo-Stahl 1.4401 eignet sich dieser 90-Grad-Bogen ideal für Gasleitungen. Mit einem Außendurchmesser von 108 mm und der bewährten HNBR-Dichtung bietet das Bauteil eine dichte und zugfeste Lösung für professionelle Installationen. Die Kombination aus robuster Materialqualität und der integrierten Pressindikator-Technik unterstützt eine effiziente Montage in der modernen Haustechnik.

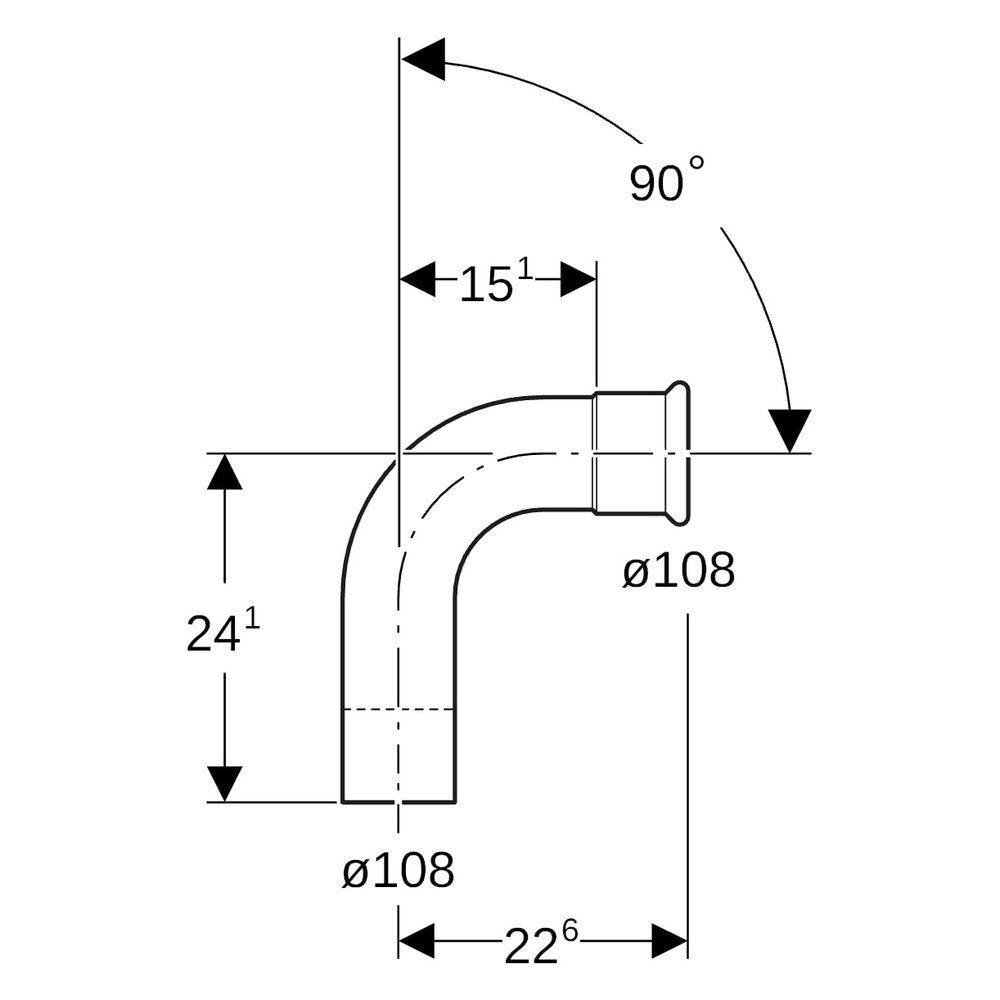

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 100
• Rohraußendurchmesser: 108 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR
• Länge: 22,6 cm
• Höhe: 24,1 cm
• Z-Maß: 15,1 cm
