Geberit Silent db20 Schachtbogenabzweig 88,5 Grad links D 110mm, D1 110mm, D2 75mm

Dieser Schachtbogenabzweig aus der Serie Silent-db20 von Geberit ermöglicht eine effiziente Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius ist für eine dauerhafte Verbindung in Entwässerungssystemen konzipiert.

Optimierte Entwässerungstechnik

Das aus Polyethylen gefertigte Bauteil zeichnet sich durch eine robuste Konstruktion aus und ist speziell für den Einsatz in anspruchsvollen Entwässerungssystemen ausgelegt. Durch den integrierten Innenradius wird ein strömungsgünstiger Übergang sichergestellt, der die hydraulische Leistung innerhalb der Rohrleitung unterstützt. Die Ausführung als geschweißtes Formstück sorgt für Stabilität im Systemverbund.

Montage und Materialeigenschaften

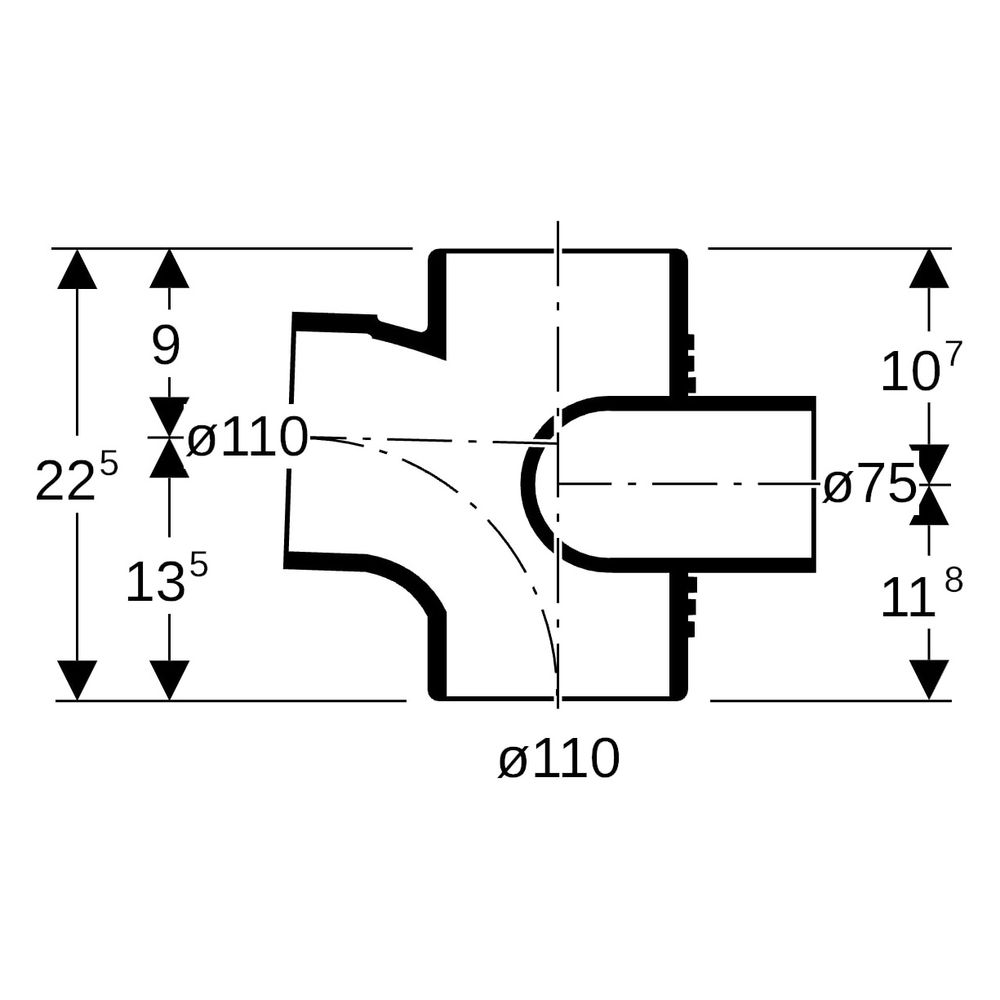

Das schwarze Formstück ist für den Anschluss mittels Kunststoffschweißverfahren vorgesehen, was eine homogene Verbindung mit dem Rohrsystem ermöglicht. Mit einer Ausladung von 7,7 cm und einer Höhe von 22,5 cm lässt sich das Bauteil präzise in Installationen integrieren. Das Material Polyethylen bietet eine hohe Beständigkeit und ist für eine fachgerechte Entwässerung in Gebäuden optimiert.

Technische Daten

• Winkel: 88,5 °
• Ausführung: links
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 75 mm
• Werkstoff: Polyethylen (PE)
• Ausladung: 7,7 cm
• Höhe: 22,5 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Die Verwendung dieses Schachtbogenabzweigs unterstützt die Einhaltung strenger Schallschutzvorgaben bei der Gebäudeentwässerung. Dank der präzisen Fertigung aus Polyethylen und der strömungsoptimierten Geometrie mit Innenradius bietet das Bauteil eine zuverlässige Lösung für professionelle Entwässerungsinstallationen. Mit einem Winkel von 88,5 Grad und den Durchmessern von 110 mm sowie 75 mm ist eine passgenaue Integration in das Silent-db20 System sichergestellt.
