Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 88,9mm
Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Formstück verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Installation konzipiert.
Sicherheit und Montage
Das System zeichnet sich durch einen integrierten Pressindikator aus. Das Bauteil ist unverpresst undicht, wodurch Undichtigkeiten bei der Druckprüfung sofort erkennbar sind. Der Dichtring besteht aus CIIR schwarz. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Bei Nennweiten ab DN 65 ist ein Korrosionsschutz gemäß AGI Arbeitsblatt Q 151 integriert.
Die Ausführung aus unlegiertem Stahl 1.0034 (E195) sorgt für Stabilität in Leitungssystemen. Mit einem Außendurchmesser von 88,9 mm und einem 90-Grad-Winkel ermöglicht das Formstück eine exakte Richtungsänderung. Die galvanisch verzinkte Oberfläche bietet Schutz, während die systemgebundene Konstruktion eine sichere Verbindung innerhalb der Mapress-Reihe sicherstellt.

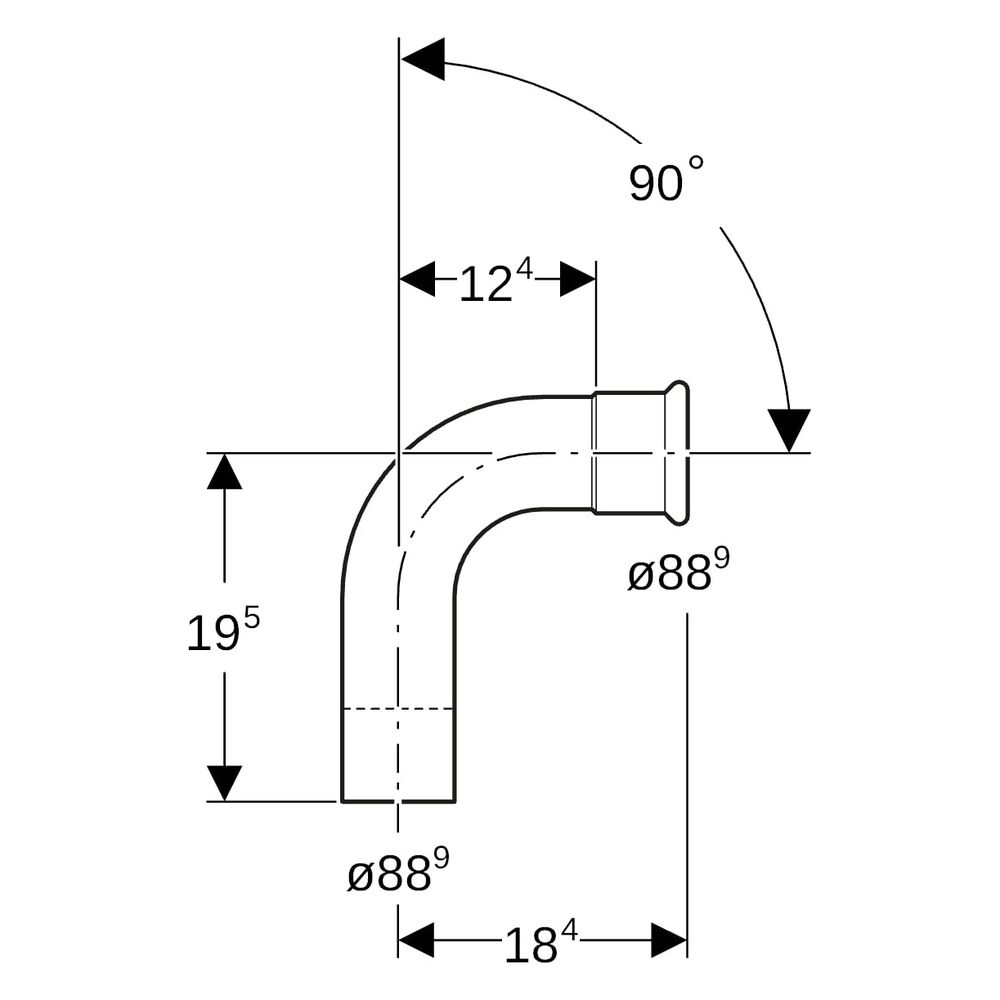

Technische Daten
- Werkstoff: Stahl 1.0034 (E195)
- Nennweite: DN 80
- Außendurchmesser: 88,9 mm
- Winkel: 90 °
- Länge: 18,4 cm
- Höhe: 19,5 cm
- Z-Maß: 12,4 cm
- Dichtungsmaterial: CIIR
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
Der C-Stahl-Bogen ermöglicht eine präzise 90-Grad-Richtungsänderung bei einem Außendurchmesser von 88,9 mm und DN 80. Durch den Pressindikator, die unverpresst undichte Eigenschaft und die hochwertige Dichtung aus CIIR unterstützt das Bauteil eine zuverlässige und effiziente Rohrinstallation in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20310 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 124 |
| Artikelnummer | GEBERIT-20310 |
| EAN-13 | 4024723203100 |
| Form | Bogen |
| Gewicht | 1,521 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 195 |
| Länge Anschluss 2 | 184 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 88,9 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
