Beschreibung
Geberit Bogen Mapress C-Stahl, 45 Grad, DN 65, 76,1mm, Stahl, Edelstahl
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Verbindung konzipiert und verfügt über beidseitige Pressmuffen für eine effiziente Montage.
Zuverlässige Verbindungstechnik
Der Bogen ist mit einem CIIR-Dichtring ausgestattet und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Installation. Ein Pressindikator erleichtert die Kontrolle der fachgerechten Verpressung. Ab der Nennweite DN 65 ist das Bauteil mit einem Korrosionsschutz gemäß AGI Arbeitsblatt Q 151 versehen, um eine lange Lebensdauer in anspruchsvollen Umgebungen sicherzustellen. Die Pressmuffen sind zudem mit einem transparenten Schutzstopfen versehen.

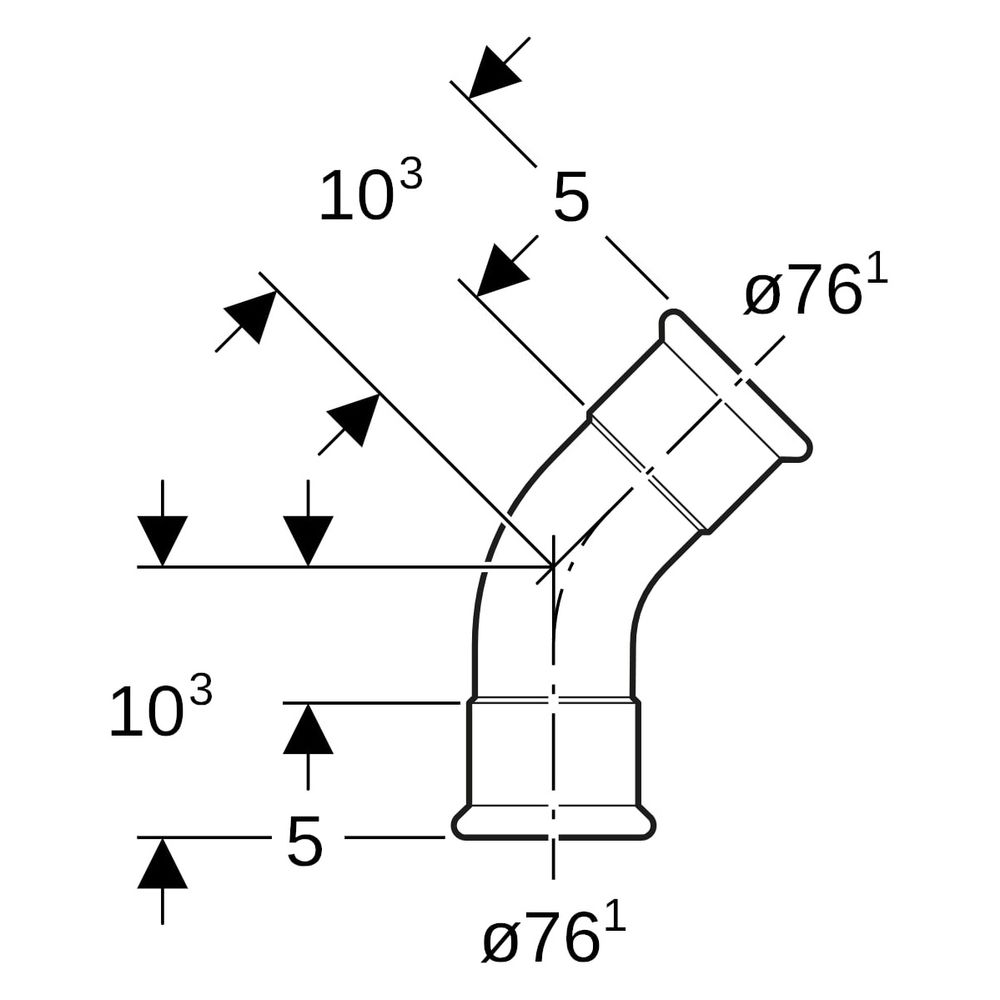

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Nennweite: DN 65
- Außendurchmesser: 76,1 mm
- Winkel: 45 °
- Länge: 10,3 cm
- Z-Maß: 5 cm
- Dichtungsmaterial: CIIR
Durch die Fertigung aus unlegiertem Stahl 1.0034 und die robuste Ausführung mit 76,1 mm Außendurchmesser eignet sich dieser Bogen ideal für professionelle Rohrleitungssysteme. Die Kombination aus bewährter Pressmuffen-Technik und dem integrierten Korrosionsschutz ermöglicht eine sichere Installation in verschiedenen industriellen und technischen Anwendungsbereichen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20609 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 50 |
| Arbeitslänge Anschluss 2 | 50 |
| Artikelnummer | GEBERIT-20609 |
| EAN-13 | 4024723206095 |
| Form | Bogen |
| Gewicht | 0,87 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 103 |
| Länge Anschluss 2 | 103 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Rohraußendurchmesser Anschluss 2 | 76,1 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
