Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 108mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl ermöglicht präzise Richtungsänderungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Verbindung konzipiert.
Zuverlässige Verbindungstechnik
Der Fitting ist mit einem schwarzen CIIR-Dichtring ausgestattet und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Montageprüfung. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Installationszeitpunkt. Die Oberfläche ist galvanisch verzinkt, wobei ab einem Durchmesser von DN 65 ein zusätzlicher Korrosionsschutz gemäß AGI Q 151 vorgesehen ist.
Die robuste Ausführung aus unlegiertem Stahl 1.0034 (E195) ermöglicht eine hohe Stabilität in Versorgungssystemen. Mit einem Außendurchmesser von 108 mm und einem Winkel von 45 Grad ist das Formstück auf die Anforderungen professioneller Installationen abgestimmt. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt eine fachgerechte Systemintegration sicher.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 108 mm
- Winkel: 45 °
- Nennweite: DN 100
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR

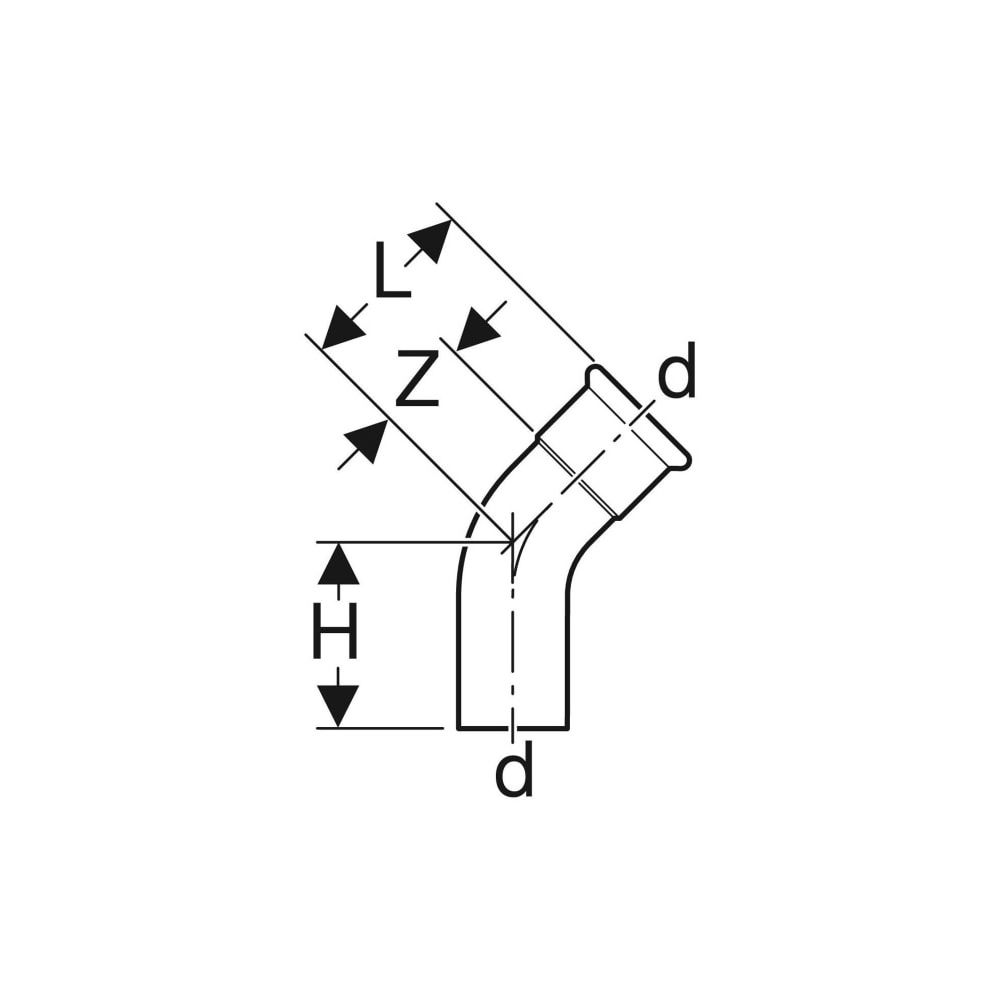

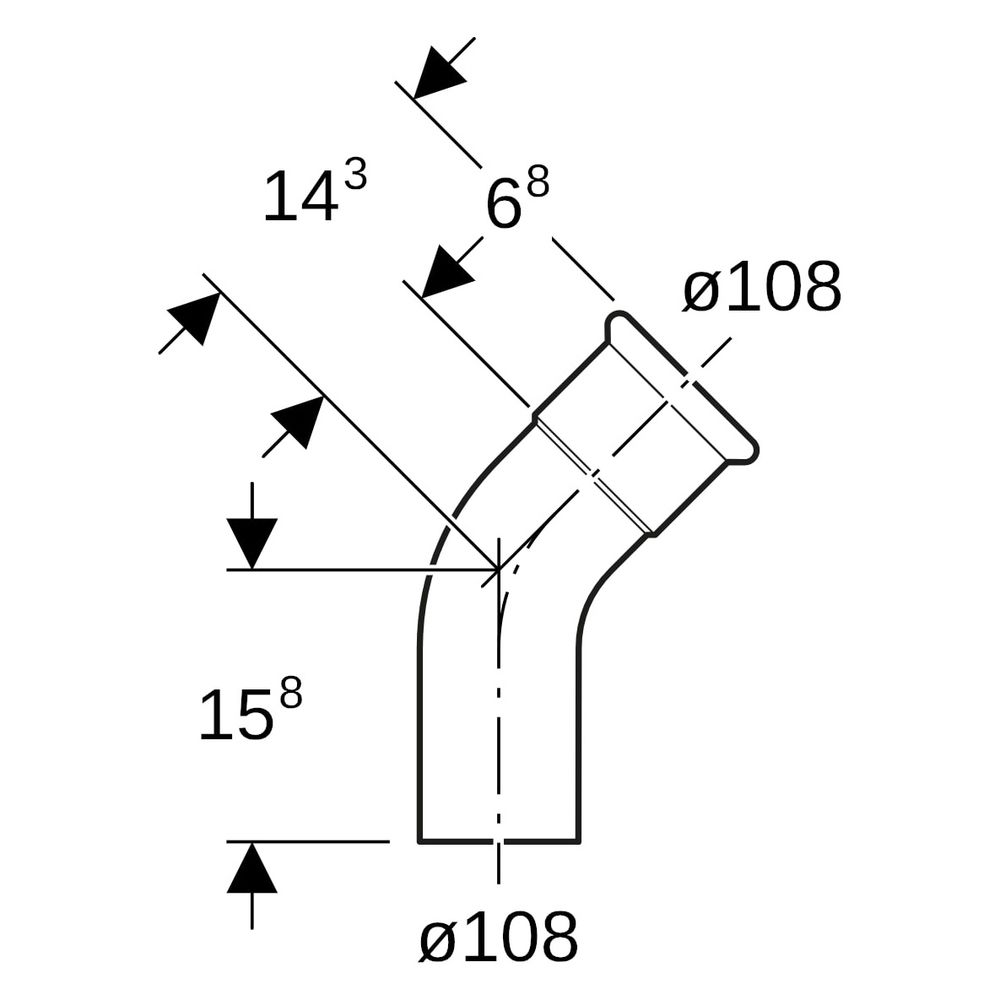

- Länge: 14,3 cm
- Höhe: 15,8 cm
- Z-Maß: 6,8 cm
Durch die Kombination aus hochwertigem C-Stahl und der bewährten Pressverbindungstechnik eignet sich dieser Bogen ideal für anspruchsvolle Installationen. Mit einem Außendurchmesser von 108 mm und einem Winkel von 45 Grad bietet das Bauteil eine passgenaue Lösung für die Rohrleitungsführung. Die integrierte Dichtung aus CIIR sowie die Eigenschaft unverpresst undicht unterstützen eine sichere und effiziente Montage in verschiedenen Anwendungsbereichen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20711 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 68 |
| Artikelnummer | GEBERIT-20711 |
| EAN-13 | 4024723207115 |
| Form | Bogen |
| Gewicht | 1,75 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 158 |
| Länge Anschluss 2 | 143 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 108 |
| Rohraußendurchmesser Anschluss 2 | 108 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
