Beschreibung

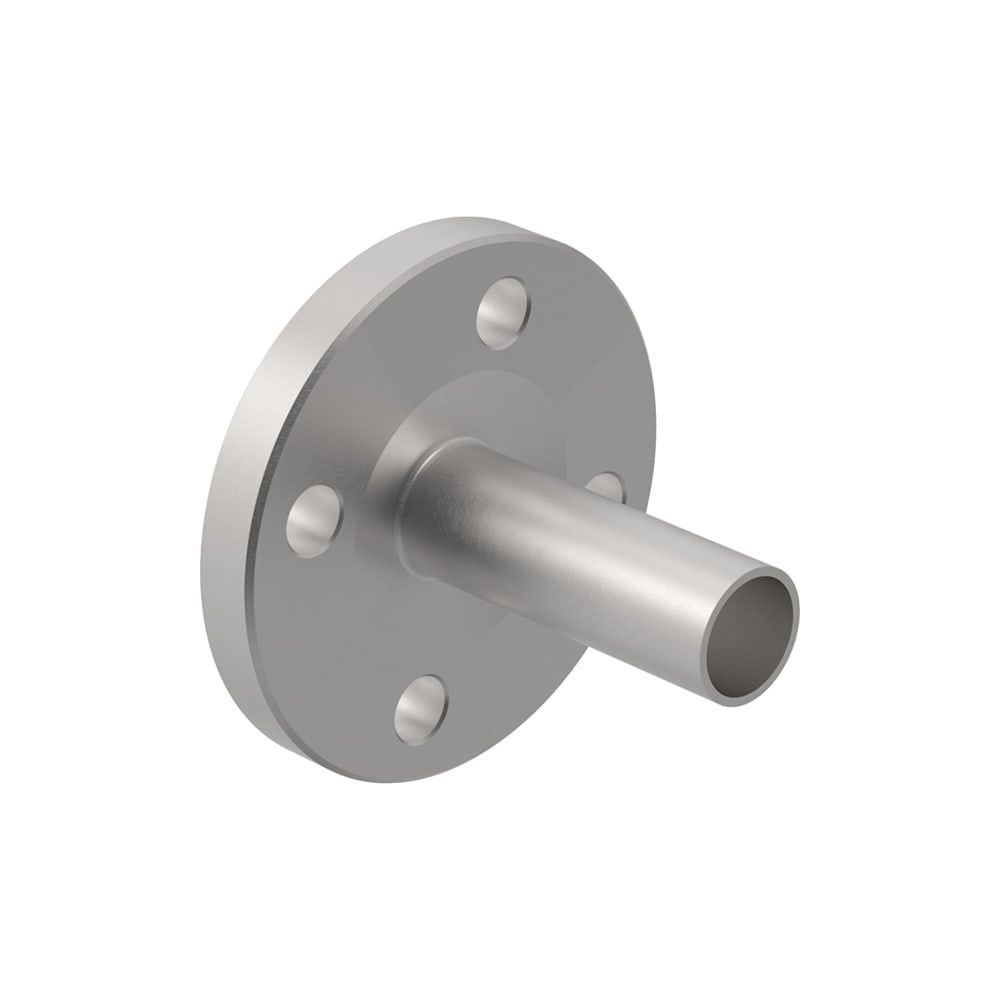

Geberit Mapress C-Stahl Flansch 6 bar, mit Einschubende Außendurchmesser 54mm, DN 50
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 6 ausgelegt und verfügt über ein Einschubende mit einem Außendurchmesser von 54 mm. Die Konstruktion nach EN 1092-1 ermöglicht eine stabile Anbindung in entsprechenden Rohrleitungssystemen.
Robuste Konstruktion und Material
Der aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting ist außen verzinkt, um einen wirksamen Schutz gegen äußere Einflüsse zu bieten. Die Ausführung entspricht der Form B1 mit einer erhöhten Dichtleiste. Mit einem Nenndurchmesser von DN 50 ist das Bauteil für den Einsatz in Installationen konzipiert und zeichnet sich durch eine hohe Zugfestigkeit aus.
Technische Daten
- Nenndurchmesser: DN 50
- Außendurchmesser Einschubende: 54 mm
- Druckstufe: PN 6
- Flansch-Lochkreisdurchmesser: 110 mm
- Schraubenlochdurchmesser: 14 mm
- Anzahl Schrauben: 4 St.
- Werkstoff: Stahl 1.0034 (E195)
- Höhe: 10,9 cm
Die Kombination aus dem 54 mm Einschubende und dem DN 50 Flanschanschluss ermöglicht eine effiziente Integration in C-Stahl-Installationen. Durch die galvanische Verzinkung und die normgerechte Ausführung bietet dieser Fitting eine Lösung für Versorgungssysteme, die einen Betriebsdruck von 6 bar erfordern.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23768 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23768 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237686 |
| Form | gerade |
| Gewicht | 1,536 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 109 |
| Länge Anschluss 1 | 95 |
| Länge Anschluss 2 | 14 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 54 |
| Rohraußendurchmesser Anschluss 2 | 140 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
