Beschreibung
Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 88,9mm, DN 80
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement für Versorgungsleitungen in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 6 bar ausgelegt.
Zuverlässige Verbindungstechnik
Die Komponente ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Überprüfung der Verbindung während der Montage. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Installation. Der Flansch entspricht der Form B1 mit erhöhter Dichtleiste.

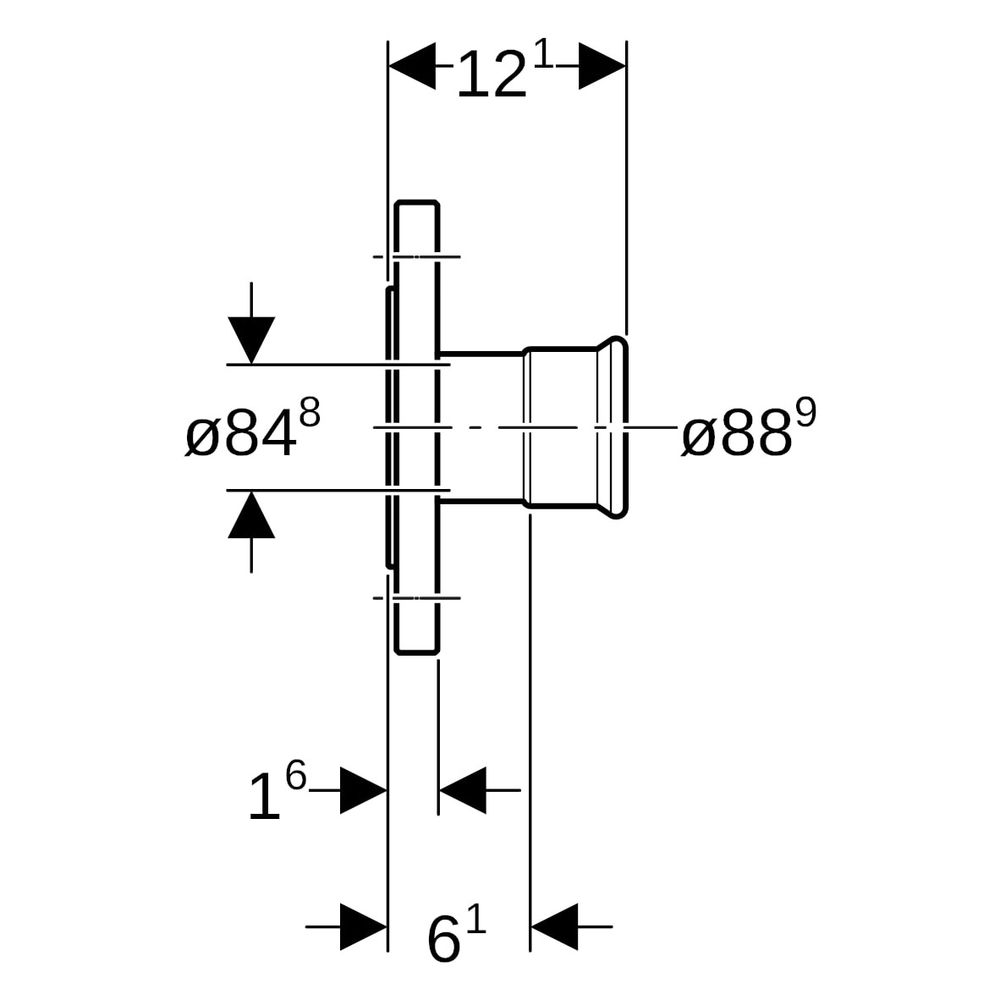

Technische Daten
- Nennweite: DN 80
- Außendurchmesser: 88,9 mm
- Druckstufe: PN 6
- Werkstoff: Stahl unlegiert 1.0034 E195
- Flansch-Lochkreisdurchmesser: 150 mm
- Anzahl Schrauben: 4 St.
- Länge: 12,1 cm
Durch die robuste Ausführung aus verzinktem C-Stahl und die präzise gefertigte Dichtfläche bietet dieses Bauteil eine stabile Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 88,9 mm und der Auslegung auf PN 6 ermöglicht der Flansch eine zugfeste Verbindung in industriellen und technischen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23750 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 61 |
| Artikelnummer | GEBERIT-23750 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237501 |
| Form | gerade |
| Gewicht | 3,117 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 121 |
| Länge Anschluss 1 | 105 |
| Länge Anschluss 2 | 16 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 190 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
