Beschreibung

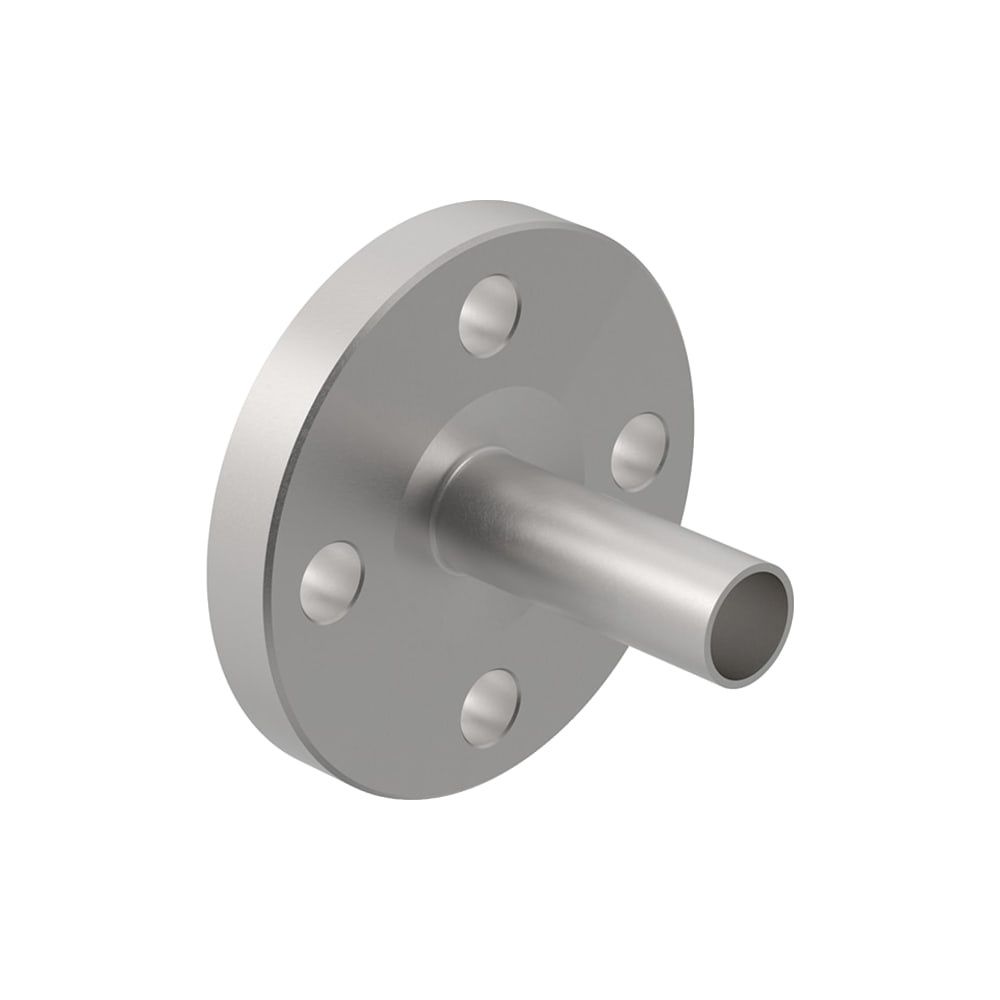

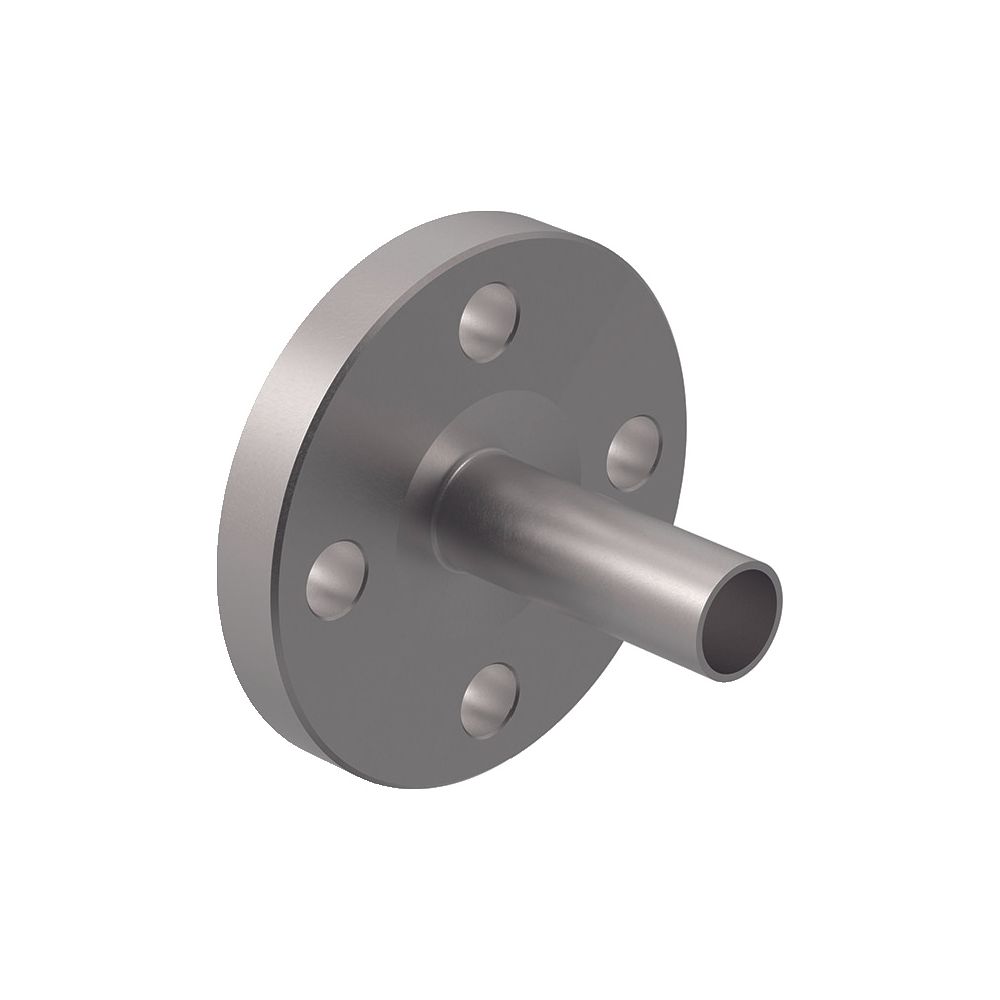

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Einschubende Außendurchmesser 22mm, DN 20
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 10/16 ausgelegt und verfügt über ein Einschubende für eine effiziente Montage.
Robuste Konstruktion für Versorgungssysteme
Der aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting zeichnet sich durch seine galvanisch verzinkte Oberfläche aus, die einen Schutz bietet. Die Ausführung entspricht der Form B1 nach EN 1092-1 mit einer erhöhten Dichtleiste, was eine präzise Verbindung in der Installation ermöglicht. Das Bauteil ist systemgebunden und für den Einsatz in Rohrleitungssystemen konzipiert.
Technische Daten
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm
- Nenndruck: PN 10/16

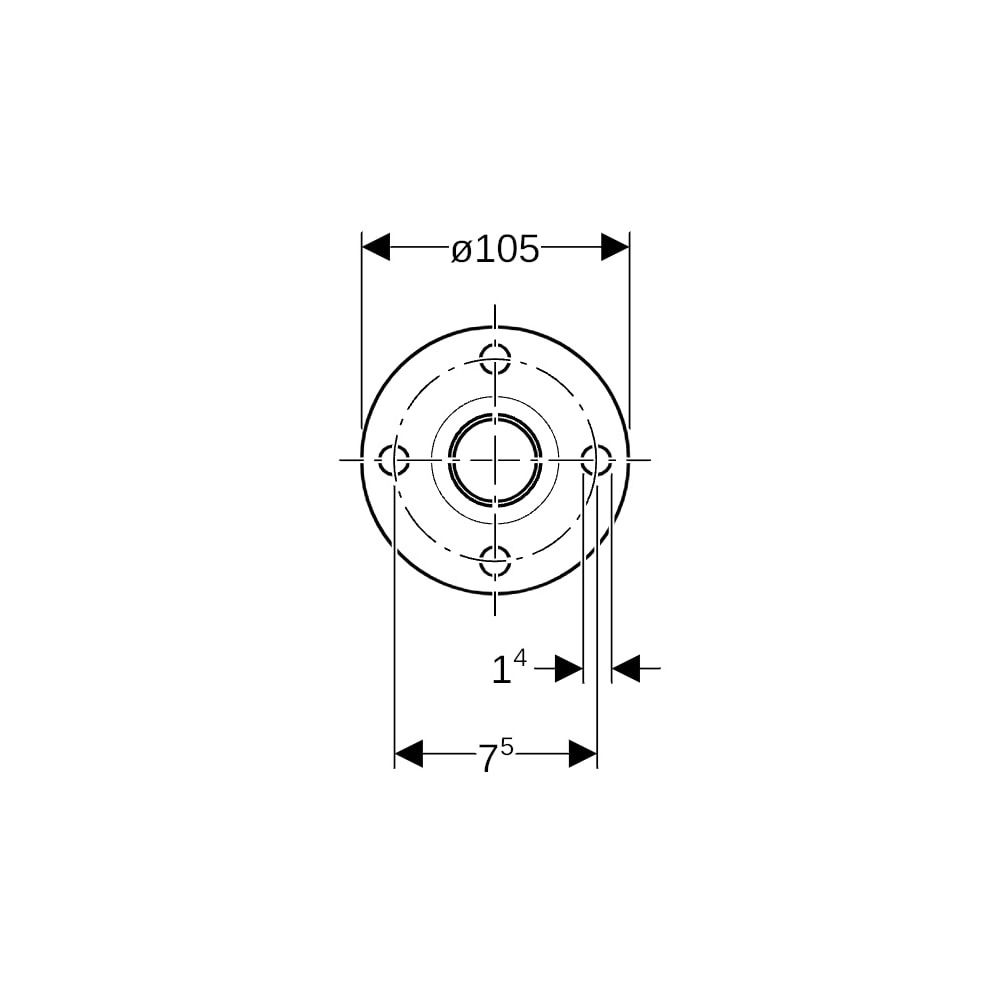

- Flansch-Lochkreisdurchmesser: 75 mm
- Schraubenlochdurchmesser: 14 mm
- Anzahl Schrauben: 4 St.
- Werkstoff: Stahl 1.0034 (E195)
- Gesamthöhe: 7,9 cm
Durch die Kombination aus C-Stahl und der normgerechten Flanschgeometrie ermöglicht dieses Bauteil eine zugfeste Anbindung. Mit einem Rohraußendurchmesser von 22 mm und der Form B1 eignet sich der Fitting für professionelle Installationen, bei denen eine druckfeste Verbindung bis 16 bar erforderlich ist.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23784 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Flansch |
| Artikelnummer | GEBERIT-23784 |
| EAN-13 | 4025410721174 |
| Form | gerade |
| Gewicht | 0,582 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 79 |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 18 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 105 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
